Корпус металлический ЩМП-КМП-345х294х155-IP41-УХЛ3 типоисполнение КОМПАКТ - 367427 КЭАЗ

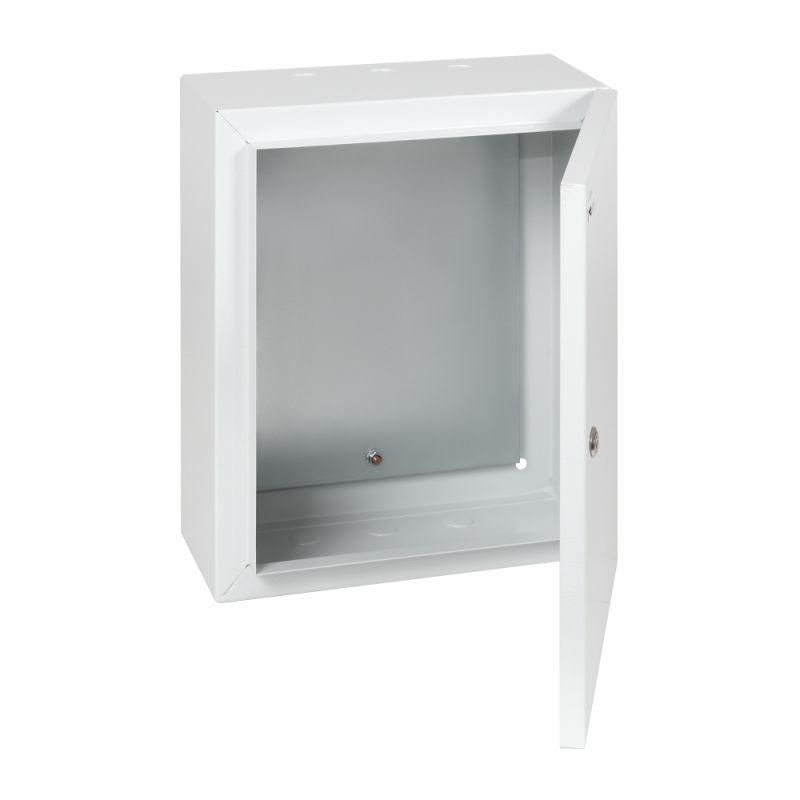

Корпус металлический ЩМП-КМП-345х294х155 IP41 УХЛ3, типоисполнение КОМПАКТ от КЭАЗ предназначен для компактного размещения электротехнического оборудования в щитах управления, распределения и автоматизации. Благодаря прочной стальной конструкции и съёмной монтажной панели, этот корпус упрощает монтаж и обслуживание, особенно в условиях промышленных и бытовых объектов.

Назначение и область применения

ЩМП-КМП-345х294х155 IP41 УХЛ3 используется для сборки электрощитов различного назначения: силовых, вводно-распределительных, систем управления и автоматизации технологических процессов. Подходит для установки внутри помещений - на заводах, в офисах, жилых домах и общественных зданиях. Применяется для размещения автоматических выключателей, контакторов, реле, модульных устройств и других элементов до 125 А.

Технические характеристики

• Размеры: 345×294×155 мм - компактная форма для ограниченного пространства;
• Материал корпуса: сталь с порошковым покрытием - устойчивость к механическим повреждениям и коррозии;
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды;
• Тип крышки: дверь с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие;
• Наличие монтажной панели: да, съёмная - позволяет собирать оборудование вне корпуса, снижая время монтажа;
• Номинальный ток: 125 А - максимальная нагрузка для коммутируемых цепей;
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется;
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов;
• Цвет: серый - соответствует промышленному дизайну;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 80% при 25C;
• Замок: есть - защищает от внешнего воздействия и несанкционированного доступа.

Совместимость и монтаж

Корпус совместим с любым оборудованием производства КЭАЗ, включая автоматы, контакторы, устройства защиты и модульные компоненты. Монтажная панель фиксируется на направляющих внутри корпуса и легко снимается - удобно для предварительной сборки. Для установки используйте два болта M6 через отверстия в боковых стенках. Глубина 155 мм достаточна для большинства DIN-рейки и компактных аппаратов, но не подходит для крупногабаритных преобразователей частоты или мощных трансформаторов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP41. Класс защиты II исключает необходимость подключения к контуру заземления, что снижает сложность монтажа. Порошковое покрытие обеспечивает долговечность и безопасность при эксплуатации в помещениях с повышенной влажностью.

Преимущества

• Съёмная монтажная панель ускоряет сборку и сервисное обслуживание;
• Прочная стальная конструкция выдерживает механические нагрузки и вибрации;
• Замок на двери повышает уровень безопасности;
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям;
• Компактные габариты позволяют использовать корпус там, где мало места;
• Не требует заземления благодаря классу защиты II.

Ограничения применения

• Степень защиты IP41 не допускает использование во влажных, сырых или наружных условиях - например, на улице, в подвале с постоянной сыростью или в производственных зонах с брызгами воды;
• Не подходит для установки высокомощных устройств, превышающих 125 А;
• Глубина 155 мм недостаточна для больших модулей (например, частотных преобразователей >15 кВт);
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex.

Примеры использования

• Щит управления насосной станцией в жилом комплексе;
• Распределительный щит освещения в офисном здании;
• Автоматизированный шкаф контроля климатической системы;
• Шкаф сигнализации и учёта энергопотребления в производственном цехе;
• Вводно-распределительное устройство (ВРУ) в многоквартирном доме.

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились на панели с запасом 10–15% по ширине - это упростит будущий ремонт;
• При использовании DIN-реек убедитесь, что они закреплены плотно - съёмная панель должна сохранять жесткость;
• Для проводов сечением выше 16 мм2 предусмотрите дополнительные проходы в корпусе - стандартные отверстия могут не подходить;
• Не открывайте дверцу при включенном питании - даже при классе защиты II возможен контакт с токоведущими частями;
• При длительной эксплуатации в пыльных помещениях периодически протирайте поверхность - порошковое покрытие не боится пыли, но её скопление затрудняет работу замка.
