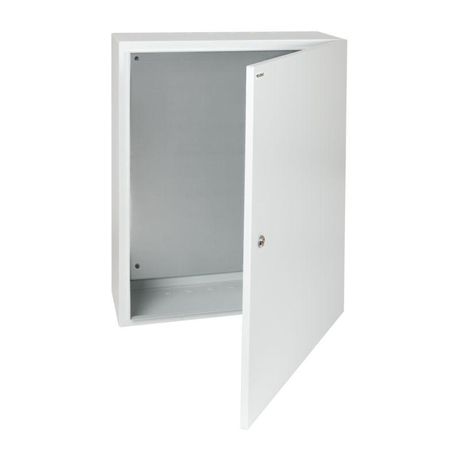

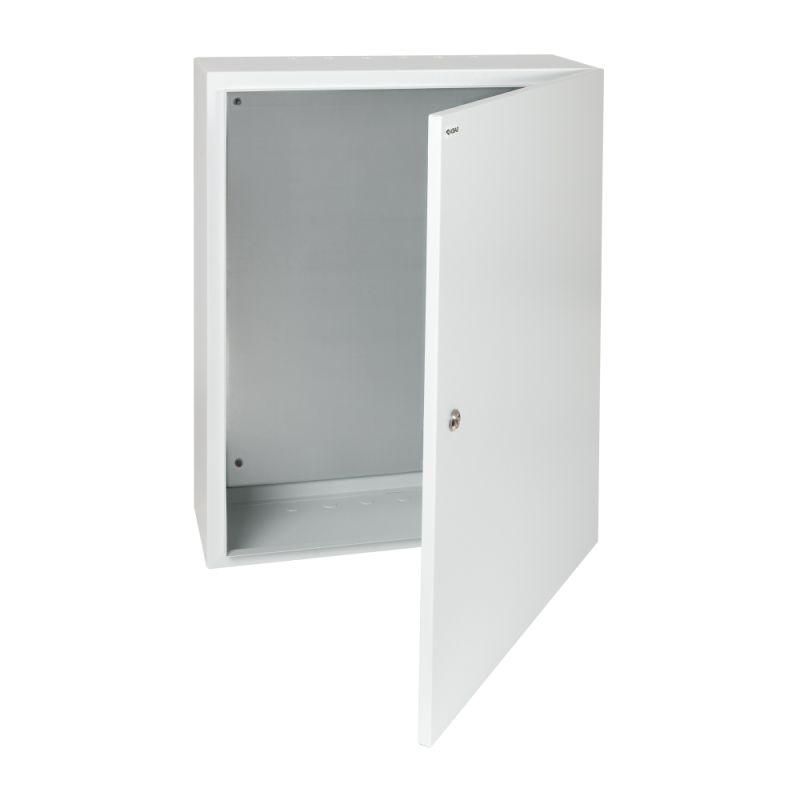

Корпус металлический ЩМП-КМП-700х600х225-IP41-УХЛ3 типоисполнение КОМПАКТ - 367431 КЭАЗ

Корпус металлический ЩМП-КМП-700х600х225 IP41 УХЛ3, типоисполнение КОМПАКТ от КЭАЗ предназначен для компактного размещения электротехнического оборудования в щитах управления и распределения. Этот корпус сочетает прочность стали, удобство монтажа и защиту от внешних воздействий, что делает его надёжным решением для промышленных и бытовых объектов.

Назначение и область применения

ЩМП-КМП-700х600х225 IP41 УХЛ3 используется для сборки электрощитов различного типа: силовых, управляющих, вводно-распределительных, систем сигнализации и автоматизации. Подходит для установки внутри помещений - на заводах, в офисах, жилых домах и общественных зданиях. Обеспечивает защиту внутреннего оборудования от случайного контакта и пыли, сохраняя доступ к элементам через дверцу.

Технические характеристики

• Размеры: 700×600×225 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Степень защиты: IP41 - защищён от твёрдых частиц крупнее 1 мм и капель воды, падающих вертикально
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 125 А - допустимая нагрузка на входную цепь
• Тип крышки: дверца с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Монтажная панель: да, съёмная - позволяет собирать оборудование вне корпуса, затем фиксировать его внутри
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Цвет: серый - соответствует промышленному дизайну
• Условия эксплуатации: УХЛ3 - рассчитан на умеренный климат с возможностью работы в помещениях с повышенной влажностью

Совместимость и монтаж

Корпус совместим с любым оборудованием производства КЭАЗ - автоматические выключатели, контакторы, реле, модульные устройства. Монтажная панель легко снимается, что ускоряет сборку: все компоненты можно подготовить на столе, проверить, а потом закрепить в корпусе одним движением. Для установки используйте четыре точки крепления на задней стенке. Диаметр отверстий под крепёж - стандартный, подходят болты M6–M8. Глубина 225 мм достаточна для установки однополюсных и двухполюсных устройств до 35 мм шириной каждый.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP41. Класс защиты II исключает необходимость подключения к контуру заземления, снижая риск возникновения тока утечки. Порошковое покрытие не содержит токсичных веществ и устойчиво к химическим воздействиям в условиях производственной среды.

Преимущества

• Съёмная монтажная панель значительно ускоряет сборку и обслуживание
• Прочные стальные стенки обеспечивают долговечность даже при частом открывании дверцы
• Замок на дверце повышает уровень безопасности и контроль доступа
• Порошковое покрытие не требует регулярного окрашивания и не трескается при температурных перепадах
• Компактные габариты позволяют использовать корпус там, где важна экономия места

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для дождя, брызг или пылевых штормов
• Не рекомендован для помещений с высокой запылённостью (например, цеха с металлообработкой) - пыль может попадать через вентиляционные зазоры
• Номинальный ток 125 А ограничен - не подходит для мощных вводных щитов выше этого значения
• Не имеет встроенной вентиляции - при большой плотности установки компонентов возможен перегрев; требуется дополнительное охлаждение

Примеры использования

• Щит управления насосной станцией в жилом комплексе
• Распределительный щит освещения в административном здании
• Автоматизированный щит на конвейере в пищевой промышленности
• Шкаф сигнализации пожарной системы в торговом центре

Практические советы

• Перед монтажом проверьте, чтобы посадочные размеры оборудования (по DIN 35 мм) соответствовали ширине монтажной рейки в корпусе
• При использовании в сыром помещении дополнительно смонтируйте термовлагозащиту или нагреватель
• Не забудьте оставить свободное пространство вокруг корпуса - минимум 100 мм с каждой стороны для теплоотвода и обслуживания
• При необходимости увеличения степени защиты - используйте герметичные вводы и уплотнители, совместимые с IP41
• ЩМП-КМП-700х600х225 IP41 УХЛ3 от КЭAZ - идеальный выбор, когда нужна надёжность, простота сборки и соответствие стандартам промышленного оборудования
