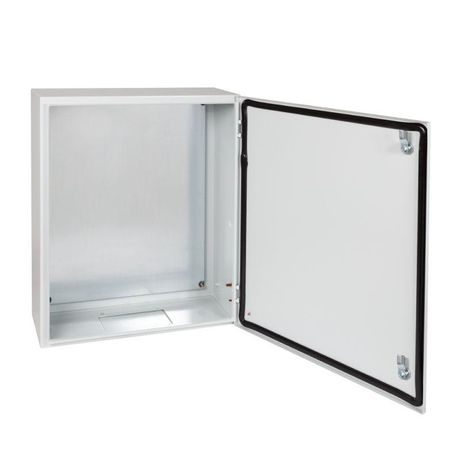

Корпус металлический ЩМП-ПРО-700х600х240-IP66-УХЛ1 типоисполнение ПРО - 367447 КЭАЗ

Корпус металлический ЩМП-ПРО 700x600x240 IP66 УХЛ1 от КЭАЗ - это прочная герметичная конструкция для монтажа электрощитового оборудования в условиях повышенной влажности, запылённости и открытой установки. Артикул 367447 предназначен для промышленного и коммунального использования, где важны надёжность и долговечность.

Назначение и область применения

ЩМП-ПРО 700x600x240 IP66 УХЛ1 используется для сборки силовых щитов, щитов управления, вводно-распределительных устройств, систем автоматизации и сигнализации. Подходит для установки внутри и вне помещений - например, на фасадах зданий, в цехах, на насосных станциях, в кабельных колодцах и других местах с агрессивной средой. Корпус совместим с оборудованием КЭАЗ и другими изделиями, соответствующими стандартам монтажа в шкафах.

Технические характеристики

• Размеры: 700×600×240 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием серого цвета
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 630 А - допустимая нагрузка на вводные устройства
• Тип крышки: дверь с замком для предотвращения несанкционированного доступа
• Монтажная панель: съёмная, с обработанными краями для безопасности при работе
• Способ монтажа: открытая установка на стену или опору
• Исполнение: УХЛ1 - работает при температуре от −50C до +40C, устойчив к влажности и перепадам
• Водоотливной отгиб: встроен в нижнюю часть корпуса для отвода влаги
• Крепёжные проушины: в комплекте для удобного навешивания на вертикальную поверхность

Совместимость и монтаж

ЩМП-ПРО 700x600x240 IP66 УХЛ1 имеет съёмную монтажную панель - её можно демонтировать перед установкой оборудования, что ускоряет сборку и снижает риск повреждения компонентов. Для ввода кабелей предусмотрены специальные решётчатые окна - они позволяют легко провести кабели большого сечения. При необходимости отверстие под кабель можно изменить: люк можно заменить без замены всего корпуса. Монтаж выполняется на стену с помощью проушин, входящих в комплект. Глубина 240 мм обеспечивает достаточное пространство для установки модульных аппаратов и распределительных шин.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к электробезопасности класса II - он не требует подключения к заземляющему контуру. Степень защиты IP66 соответствует ГОСТ 14254, гарантируя работу в условиях пыли, дождя и мойки. Порошковое покрытие устойчиво к механическим воздействиям и химическим агентам. Наличие замка исключает случайное открытие и повышает уровень безопасности обслуживания.

Преимущества

• Съёмная монтажная панель упрощает сборку и техобслуживание - оборудование можно собирать отдельно, затем вставлять в корпус
• Обработанные края панели предотвращают травмы при работе с ней
• Встроенный водоотливной отгиб исключает необходимость установки внешнего козырька
• Заменяемый установочный люк позволяет исправить ошибки при сверлении без замены всего корпуса
• Проушины обеспечивают быстрое и надёжное навешивание на вертикальную поверхность
• Порошковое покрытие увеличивает срок службы и сохраняет эстетический вид даже при длительной эксплуатации

Ограничения применения

ЩМП-ПРО 700x600x240 IP66 УХЛ1 не предназначен для установки в зонах с постоянным погружением в воду или в агрессивных химических средах (например, кислоты, щёлочи). Температурный диапазон УХЛ1 ограничен - не рекомендуется использовать при температурах ниже −50C или выше +40C. Корпус не рассчитан на взрывоопасные среды - для таких условий нужны корпуса с взрывозащитой (Ex-исполнение).

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на производстве с высокой запылённостью
• Автоматизация системы освещения в подземном паркинге
• Вводно-распределительное устройство (ВРУ) в многоквартирном доме
• Шкаф контроля климатической системы на кровле здания

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров установленного оборудования - особенно важно для крупных автоматов и преобразователей частоты
• При использовании кабелей с большим сечением используйте только те отверстия, которые предусмотрены в установочном люке; не делайте лишние отверстия - лучше замените люк
• Не забудьте закрепить корпус на стене через проушины - саморезы в бетон должны быть подходящего типа и длины
• При эксплуатации в холодных регионах убедитесь, что внутренняя конденсация не вызывает коррозии - возможно применение нагревательных элементов
• Артикул 367447 - это один из самых популярных размеров в серии ЩМП-ПРО. Если нужна другая глубина или высота - выбирайте аналогичные модели из этой же серии от КЭАЗ
