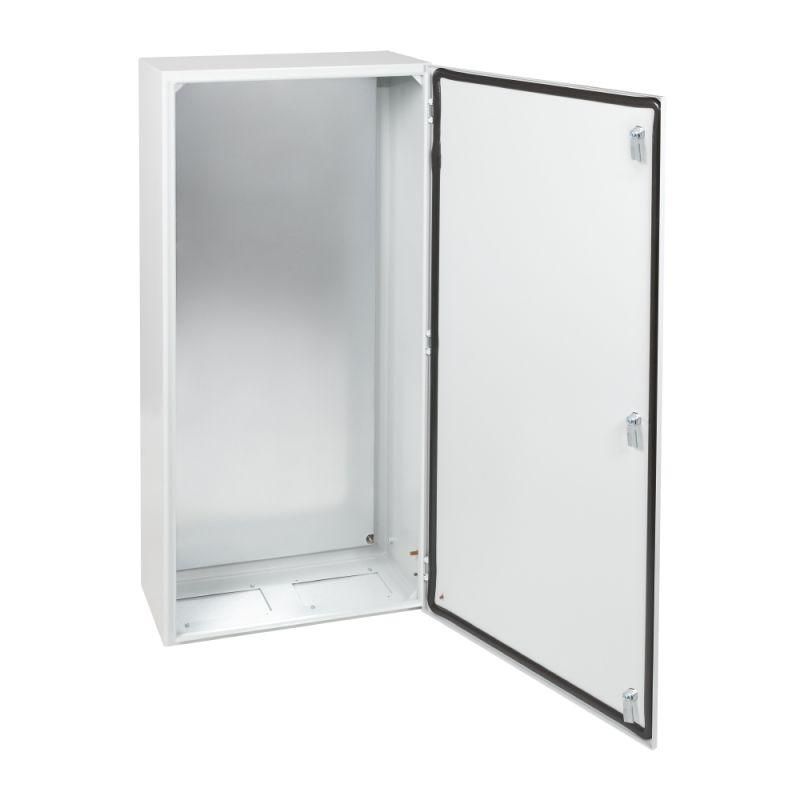

Корпус металлический ЩМП-ПРО-1200х600х280-IP66-УХЛ1 типоисполнение ПРО - 367449 КЭАЗ

Корпус металлический ЩМП-ПРО-1200х600х280-IP66-УХЛ1 от КЭАЗ предназначен для защиты электротехнического оборудования в условиях повышенной запылённости и влажности. Благодаря прочной стальной конструкции и IP66, этот корпус подходит для установки на промышленных объектах, в том числе вне помещений. Артикул 367449 соответствует серийному решению ЩМП-ПРО, оптимизированному для удобного монтажа и долгой службы.

Назначение и область применения

Корпус металлический ЩМП-ПРО-1200х600х280-IP66-УХЛ1 используется для сборки электрощитов различного типа: силовых, управления, вводно-распределительных, систем сигнализации и автоматизации. Подходит для установки внутри помещений и на открытых площадках. Применяется на заводах, в насосных станциях, на элеваторах, в ЖКХ и других местах, где требуется надёжная защита от внешних воздействий.

Технические характеристики

• Размеры: 1200×600×280 мм (высота × ширина × глубина)
• Глубина монтажа: 280 мм - позволяет размещать крупногабаритные устройства, такие как частотные преобразователи и контакторы
• Материал корпуса: сталь - обеспечивает механическую прочность и долговечность
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Класс защиты: II - двойная изоляция, не требует заземления корпуса
• Номинальный ток: 630 А - допустимая нагрузка на коммутационные аппараты внутри корпуса
• Тип крышки: дверь - открывается на петлях, обеспечивает доступ ко всей внутренней части
• Замок: есть - предотвращает несанкционированный доступ
• Цвет: серый - устойчивый к выцветанию цвет с порошковым покрытием
• Способ монтажа: открытая установка - крепится к стене или другой вертикальной поверхности
• Наличие монтажной панели: да - съёмная, позволяет собирать оборудование вне корпуса
• Защитное покрытие: порошковое - устойчиво к царапинам, химическим веществам и УФ-лучам
• Исполнение: УХЛ1 - рассчитан на работу при температуре от −50C до +40C, в условиях умеренного и холодного климата

Совместимость и монтаж

Корпус металлический ЩМП-ПРО-1200х600х280-IP66-УХЛ1 совместим с любым оборудованием производства КЭАЗ. Монтажная панель легко снимается - это ускоряет сборку и обслуживание. Для фиксации корпуса на стене предусмотрены крепёжные проушины в комплекте. Открытая установка исключает необходимость в нишах или специальных основаниях. Ввод/вывод кабелей осуществляется через установленный установочный люк - он позволяет пропускать провода большого сечения. При ошибке в расположении отверстия люк можно заменить без замены всего корпуса.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439-1. Степень защиты IP66 гарантирует безопасность при работе в сырых и пыльных средах. Наличие порошкового покрытия снижает риск коррозии. Класс защиты II исключает необходимость подключения к контуру заземления, что повышает гибкость при монтаже. Все острые края монтажной панели обработаны - минимизируется риск травм при обращении.

Преимущества

• Съёмная монтажная панель - упрощает сборку и ремонт, позволяя работать с оборудованием вне корпуса
• Водоотливной отгиб по периметру - предотвращает скопление влаги и пыли, исключает потребность в дополнительном козырьке
• Установочный люк с возможностью замены - экономит время и материалы при изменении схемы ввода кабелей
• Крепёжные проушины - обеспечивают быстрое и точное навешивание на вертикальную поверхность
• Порошковое покрытие - увеличивает срок службы в агрессивных средах

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствует взрывозащита
• Номинальный ток 630 А относится к максимальной нагрузке на внутренние элементы; сам корпус не является токоограничивающим устройством
• Не рекомендован для постоянного погружения в воду - IP66 не равен IP68
• При использовании в условиях сильной коррозии (например, побережье моря) необходимо дополнительно контролировать состояние покрытия

Примеры использования

• Щит управления насосной станцией на очистных сооружениях
• Распределительный щит на производственной линии с высокой запылённостью
• Вводно-распределительное устройство (ВРУ) в административном здании
• Автоматизация системы освещения на открытой парковке
• Щит контроля и сигнализации на тепловой станции

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 280 мм должна соответствовать габаритам ваших модулей
• При прокладке кабелей используйте кабельные вводы с герметичными уплотнениями - даже при IP66 важно сохранить целостность защиты
• При установке на вертикальную поверхность используйте все четыре крепёжные проушины - это повысит устойчивость корпуса
• При необходимости замены установочного люка - заказывайте оригинальные детали от КЭАЗ, чтобы сохранить степень защиты
• Для длительной работы в условиях низких температур (до −50C) убедитесь, что установленные приборы также имеют класс исполнения УХЛ1
