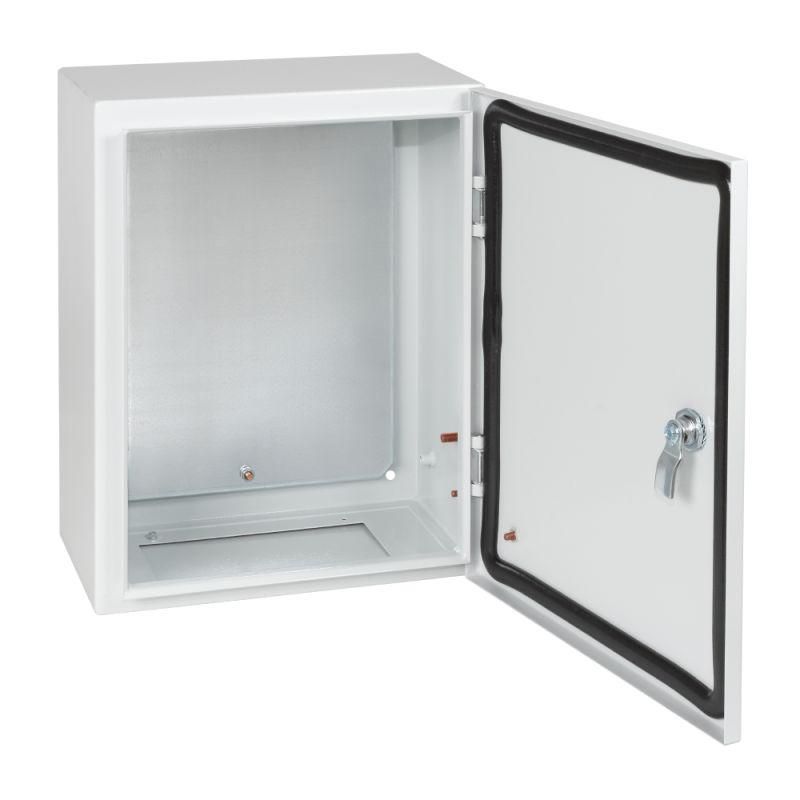

Корпус металлический ЩМП-ПРО-420х340х200-IP66-УХЛ1 типоисполнение ПРО - 367444 КЭАЗ

Корпус металлический ЩМП-ПРО-420х340х200-IP66-УХЛ1 типоисполнение ПРО от КЭАЗ предназначен для установки внутри распределительных устройств и щитов, работающих на улице или в условиях повышенной влажности. Благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP66, этот корпус выдерживает агрессивные среды, сохраняя надёжность работы оборудования. Артикул 367444 соответствует серийным решениям КЭАЗ для промышленного использования.

Назначение и область применения

Корпус металлический ЩМП-ПРО-420х340х200-IP66-УХЛ1 типоисполнение ПРО используется для сборки электрощитов различного назначения: силовые, управления, вводно-распределительные, системы сигнализации и автоматизации. Подходит для установки в помещениях и на открытых площадках - например, возле станков, конвейеров, насосных станций, на объектах ЖКХ, энергетики и производства. Корпус обеспечивает защиту внутреннего оборудования от внешних воздействий, позволяя использовать компоненты КЭАЗ без дополнительной изоляции.

Технические характеристики

• Размеры: 420×340×200 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Номинальный ток: 630 А - допустимый ток через шины и коммуникации внутри корпуса
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - герметичная конструкция
• Наличие замка: да - с возможностью пломбирования
• Наличие монтажной панели: да - съёмная, фиксируется болтами
• Способ монтажа: открытая установка - крепится на стену или опору
• Условия эксплуатации: УХЛ1 - работает при температуре от −40C до +40C

Совместимость и монтаж

Корпус совместим со всеми изделиями серии КЭАЗ, включая автоматы, контакторы, реле, модульные устройства и шины. Монтажная панель снимается перед установкой оборудования - это позволяет удобно крепить элементы на столе, не занимая место рядом с местом установки. После сборки панель вставляется обратно и фиксируется четырьмя болтами. Для открытой установки предусмотрены отверстия для крепления на стену или раму. Диаметр отверстий под крепёж - 8 мм. Габариты корпуса позволяют разместить до 18 модулей шириной 17,5 мм.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.1 и IEC 61439-1. Наличие класса защиты II исключает необходимость подключения к системе заземления, что снижает риск ошибок при монтаже. Порошковое покрытие предотвращает коррозию даже при постоянном воздействии влаги. Степень защиты IP66 гарантирует безопасную работу во время дождя, мойки оборудования или в пыльных цехах.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Порошковое покрытие устойчиво к механическим повреждениям и химическим веществам
• Высокая степень защиты IP66 делает корпус пригодным для уличного монтажа
• Конструкция рассчитана на длительную эксплуатацию в суровых климатических условиях (УХЛ1)
• Замок с возможностью пломбирования обеспечивает контроль доступа

Ограничения применения

Не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты). Не рекомендуется применять в средах с высокой концентрацией кислот, щелочей или растворителей - порошковое покрытие не защищено от агрессивной химии. Номинальный ток 630 А относится к шинам и проводникам внутри корпуса; сам корпус не является токоотводящим элементом. Применение за пределами диапазона температур УХЛ1 (−40…+40 C) может привести к потере герметичности или деформации материала.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на производственной линии с частыми мойками
• Автоматизированный пункт учёта электроэнергии на промплощадке
• Щит сигнализации и контроля температуры в холодильном цехе
• Вводно-распределительное устройство (ВРУ) в здании с высокой влажностью

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны быть свободными от заусенец
• Используйте термостойкие кабельные вводы, чтобы не нарушить степень защиты IP66
• При использовании в условиях сильной запылённости регулярно осматривайте уплотнители дверцы
• При установке на вертикальную поверхность используйте уровень - перекос может затруднить закрытие дверцы
• Артикул 367444 - точный идентификатор для заказа запчастей и аналогов. Сохраняйте его при ремонте или замене
