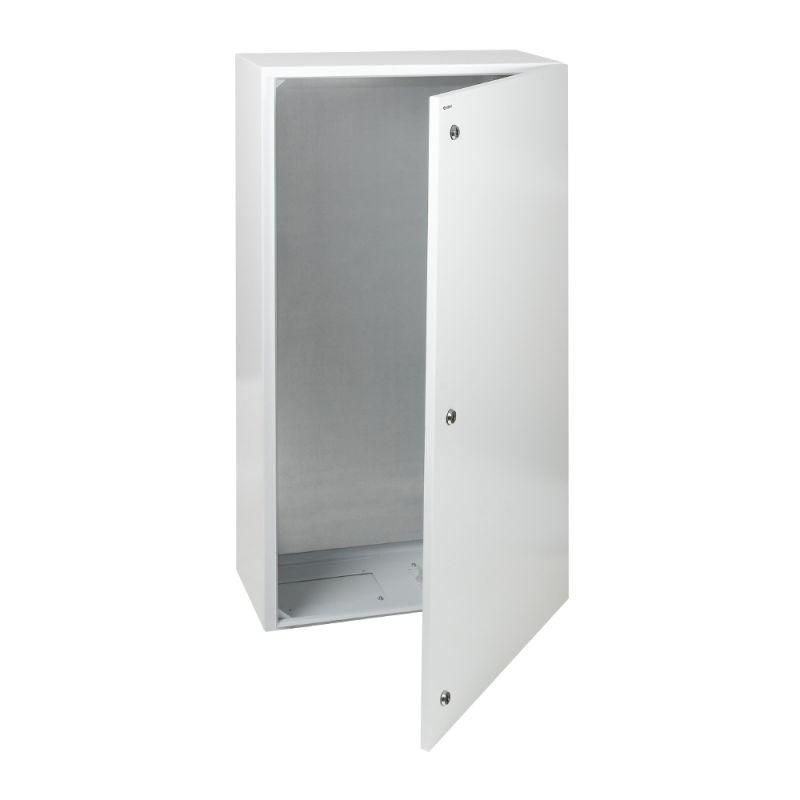

Корпус металлический ЩМП-СТД-1200х600х280-IP41-УХЛ3 типоисполнение СТАНДАРТ - 367439 КЭАЗ

Корпус металлический ЩМП-СТД-1200х600х280 IP41 УХЛ3 типоисполнение СТАНДАРТ от КЭАЗ предназначен для компактного и надёжного размещения электротехнического оборудования в щитах различного назначения. Благодаря прочной стальной конструкции, съёмной монтажной панели и защите IP41, этот корпус подходит как для промышленных, так и для бытовых условий.

Назначение и область применения

ЩМП-СТД-1200х600х280 IP41 УХЛ3 используется для сборки электрощитов: силовых, управления, вводно-распределительных, систем сигнализации и автоматизации. Подходит для установки внутри помещений - на заводах, в офисах, жилых домах и общественных зданиях. Применяется для размещения автоматических выключателей, контакторов, реле, модульных устройств и других элементов до 630 А.

Технические характеристики

• Размеры: 1200 × 600 × 280 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 630 А - допустимая нагрузка на вводные устройства
• Тип крышки: дверь с замком - обеспечивает доступ и защиту от несанкционированного вскрытия
• Монтажная панель: съёмная, с обработанными краями - удобна для предварительной сборки оборудования вне корпуса
• Цвет: серый
• Температурный класс: УХЛ3 - работает при температурах от −25C до +40C, в условиях повышенной влажности
• Способ установки: открытая - крепится к стене или опоре без необходимости встраивания

Совместимость и монтаж

Корпус совместим с любым оборудованием производства КЭАЗ. Монтажная панель легко снимается и устанавливается - позволяет собирать схему на столе, затем вставлять готовую панель внутрь корпуса. Для фиксации используются стандартные крепёжные отверстия на задней стенке. Открытая установка требует свободного пространства перед корпусом для открывания двери. Глубина 280 мм достаточна для большинства модульных устройств, но не подходит для крупногабаритных аппаратов (например, больших преобразователей частоты).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических изделий в РФ. Класс защиты II исключает необходимость подключения к контуру заземления. Порошковое покрытие снижает риск поражения током при случайном прикосновении к корпусу. Наличие замка соответствует нормам по защите от несанкционированного доступа.

Преимущества

• Съёмная монтажная панель значительно ускоряет сборку и обслуживание - можно работать с оборудованием вне корпуса
• Обработанные края панели предотвращают травмы рук при монтаже и демонтаже
• Установочные люки позволяют вводить кабели с большим сечением без дополнительных доработок
• Замена люка возможна даже после ошибочного сверления - экономит время и материалы при монтаже
• Порошковое покрытие сохраняет внешний вид и защитные свойства долгое время

Ограничения применения

• Степень защиты IP41 не подходит для влажных, сырых или уличных мест - не защищён от брызг и горизонтального потока воды
• Не рекомендован для установки в помещениях с постоянными перепадами температуры выше +-40C
• Глубина 280 мм недостаточна для крупных аппаратов (например, частотных преобразователей мощностью >15 кВт)
• Открытая установка требует наличия свободного пространства спереди - не подходит для плотной компоновки в шкафных рядах

Примеры использования

• Вводно-распределительный щит (ВРУ) в многоквартирном доме
• Щит управления насосной станцией на промышленном объекте
• Шкаф автоматизации системы вентиляции в торговом центре
• Распределительный щит освещения в административном здании

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - особенно высоту и ширину модулей, чтобы они поместились на панели
• При использовании кабелей с сечением более 35 мм2 используйте установленные люки - не просверливайте новые отверстия без необходимости
• Если планируете часто менять оборудование - выбирайте корпус с съёмной панелью; ЩМП-СТД-1200х600х280 IP41 УХЛ3 идеально подходит для таких задач
• Для длительной службы в условиях влажности регулярно проверяйте герметичность уплотнителей двери
• При закупке нескольких корпусов - убедитесь, что все имеют одинаковое типоисполнение (СТАНДАРТ), чтобы избежать расхождений в габаритах и креплениях
