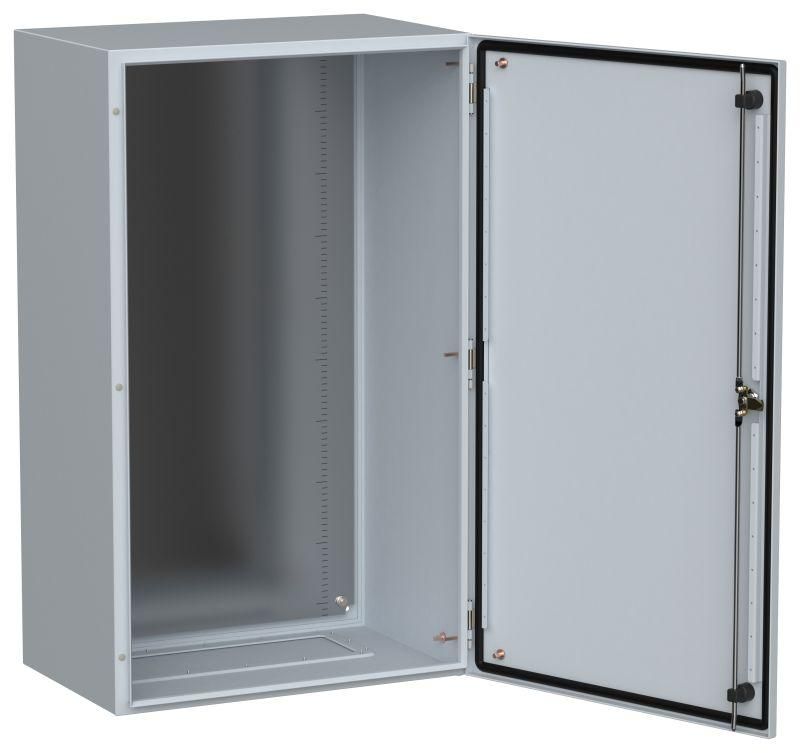

Корпус металлический ЩМП-100.60.40 УХЛ1 IP66 TITAN 5 IEK TI5-10-N-100-060-040-66

Корпус металлический ЩМП-100.60.40 УХЛ1 IP66 TITAN 5 - это прочный металлический шкаф с монтажной панелью, предназначенный для установки коммутационного и управляющего оборудования в условиях открытых площадок и агрессивной среды. Бренд IEK и артикул ti5-10-n-100-060-040-66 указывают на серию TITAN, где этот корпус сочетает повышенную защищенность, жесткую конструкцию и соответствие требованиям для промышленного использования.

Назначение и область применения

ЩМП-100.60.40 УХЛ1 IP66 TITAN 5 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов управления в условиях внешней среды. Подходит для установки на объектах энергетики, транспорта, ЖКХ, производства - там, где требуется защита от пыли, воды, перепадов температур и механических воздействий. Корпус рассчитан на работу на открытом воздухе, в том числе при осадках и влажности.

Технические характеристики

• Размеры: 1000×600×400 мм (высота×ширина×глубина)
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимый ток через вводные устройства, не влияет на габариты самого корпуса
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: порошковое напыление - устойчиво к царапинам, химикатам и УФ-лучам
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - обеспечивает герметичность верхней части
• Условия эксплуатации: УХЛ1 - работает при температурах от −50C до +40C, в зонах с повышенной влажностью и атмосферными осадками
• Наличие замка: да - однозапорный механизм для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - внутренняя рама с отверстиями под DIN-рейки и крепление оборудования
• Способ монтажа: открытая установка - крепится к опоре, стене или фундаменту болтами

Совместимость и монтаж

ЩМП-100.60.40 УХЛ1 IP66 TITAN 5 совместим со всеми типами DIN-реек, клеммниками, модульным оборудованием до 630 А. Монтажная панель имеет стандартизированные отверстия под крепление аппаратов. Для установки используются четыре угловые точки крепления - рекомендуется использовать анкерные болты M8 или аналогичные, в зависимости от основания. Кабельные вводы не предусмотрены - необходимо дополнительно приобрести соответствующие вводы (например, с уплотнением IP66) и просверлить отверстия в боковых или нижних стенках. Герметизация мест ввода кабелей обязательна для сохранения степени защиты IP66.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для изделий категории УХЛ1. Конструкция исключает возможность случайного прикосновения к токоведущим частям при закрытой дверце. Порошковое покрытие не содержит свинца и фталатов, безопасно для окружающей среды. Наличие замка соответствует нормам безопасности для электроустановок, требующих контроля доступа.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,4 мм и усиленной конструкции
• Полная защита от пыли и водных струй - идеально для улицы, цехов с мойкой, парковочных зон
• Устойчивость к коррозии - порошковое покрытие служит дольше обычной краски, особенно в условиях влажности и солевых осадков
• Готовая монтажная панель снижает время сборки щита - не нужна самостоятельная установка креплений
• Широкий температурный диапазон позволяет применять корпус в северных регионах и зимой
• Произведён на современном роботизированном участке - точность геометрии, равномерность покрытия, минимальный брак

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует маркировка Ex
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Нет встроенных вводов кабеля - требуется доработка при монтаже
• Максимальный рабочий ток 630 А относится к вводному оборудованию, а не к самому корпусу; внутри должны использоваться аппараты с соответствующими номиналами
• Не подходит для установки в помещениях с агрессивными химическими испарениями (кислоты, щелочи) - материал не устойчив к таким средам

Примеры использования

• Наружный распределительный щит на автозаправке
• Щит управления насосной станцией в открытом колодце
• Корпус для автоматики конвейера на холодильном складе
• Распределительный пункт на железнодорожной платформе
• Щит питания систем видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте, что все кабельные вводы имеют степень защиты IP66 - используйте вводы с резиновыми уплотнениями и затяжными гайками
• При установке на бетонное основание используйте анкерные болты, а не просто дюбели - корпус тяжелый и подвержен вибрациям
• Не забудьте про естественную вентиляцию: если внутри будет много тепла (частые включения контакторов), рассмотрите вариант установки терморегулятора с вентилятором
• При работе в северных районах - регулярно проверяйте состояние уплотнителей дверцы, они могут становиться хрупкими при минусовых температурах
• ЩМП-100.60.40 УХЛ1 IP66 TITAN 5 - один из самых популярных корпусов серии TITAN; если вам нужны другие размеры, в этой же серии есть модели 100×800×400, 1200×800×400 и другие
