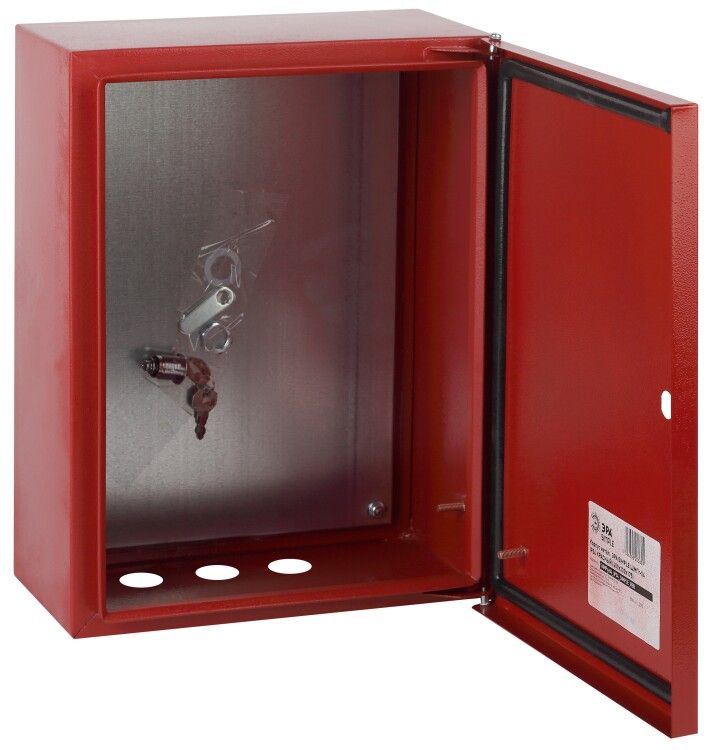

Корпус металлический SIMPLE ЩМПг-04 (400х300х175) IP54 У2 красный RAL 3000 | Б0047702 ЭРА

Корпус металлический ЩМПг-04 IP54 (400х300х175) красный от бренда ЭРА - это защищённый щит для установки электрооборудования в условиях повышенной запылённости и влажности. Артикул б0047702 подходит для монтажа в системах автоматизации, распределения энергии и пожарной безопасности как внутри помещений, так и на открытых площадках.

Назначение и область применения

Корпус металлический ЩМПг-04 IP54 (400х300х175) красный используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств защиты, модулей автоматики и пожарной сигнализации. Подходит для установки в зданиях жилой, коммерческой и промышленной недвижимости, на объектах сельского хозяйства, спортивных сооружениях и производственных линиях. Защита IP54 позволяет использовать его там, где есть риск попадания пыли и брызг воды - например, в цехах, на парковках, в подъездах или на улице под навесом.

Технические характеристики

• Габариты: 400×300×175 мм (Ш×В×Г)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве, чтобы повредить оборудование) и от брызг воды со всех сторон
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 3000 (красный)
• Монтажная панель: оцинкованная, с перфорацией для крепления DIN-рейки и оборудования
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает герметичность при закрытом люке
• Запорное устройство: замок с двумя ключами
• Гарантия против сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 1 год

Совместимость и монтаж

Корпус металлический ЩМПг-04 IP54 (400х300х175) красный совместим со всеми типами DIN-реек и стандартными элементами управления. Монтажная панель рассчитана на крепление оборудования с помощью саморезов или кронштейнов. Корпус крепится к стене через отверстия в боковых стенках - рекомендуется использовать анкеры или дюбели для тяжёлых сборок. Установка возможна как вертикально, так и горизонтально. Перед монтажом проверьте соответствие габаритов оборудования внутреннему объему - свободное пространство после установки всех элементов должно составлять минимум 20–30%. Не допускается использование в местах постоянного прямого потока воды или погружения в жидкость.

Безопасность и стандарты

Корпус соответствует требованиям к степени защиты IP54 по ГОСТ 14254. Конструкция исключает доступ к токоведущим частям при закрытом люке. Оцинкованная монтажная панель снижает риск возникновения коррозии на контактных поверхностях. Наличие замка с двумя ключами обеспечивает контроль доступа к оборудованию. Сертификаты качества подтверждают соответствие материалам и технологии производства, заявленным производителем ЭРА.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Долговечное порошковое покрытие устойчиво к царапинам, химическим веществам и УФ-излучению
• Оцинкованная панель увеличивает срок службы внутренних компонентов
• Уплотнитель сохраняет герметичность при температурных колебаниях от -25C до +40C
• Красный цвет (RAL 3000) удобен для визуального отличия щитов пожарной автоматики
• Поставляется в полной комплектации: корпус, крышка, уплотнитель, замок, два ключа

Ограничения применения

• Не предназначена для установки в помещениях с постоянной влажностью выше 95% или в зонах прямого водного воздействия (например, рядом с мойками, насосными станциями)
• Не подходит для взрывоопасных зон (не имеет сертификата Ex)
• Размеры корпуса ограничивают количество установленного оборудования - не рекомендуется для сложных АСУ ТП с большим числом модулей
• Не следует применять при температурах ниже -30C - уплотнитель теряет эластичность
• Цвет RAL 3000 не является стандартным для всех типов щитов; для других задач (например, общего распределения) лучше выбрать серый RAL 7035

Примеры использования

• Щит управления насосной станцией в многоквартирном доме
• Распределительный щит освещения на территории спортивного комплекса
• Щит пожарной сигнализации в офисном здании
• Автоматический щит управления конвейером на пищевом производстве
• Распределительный шкаф для теплосчётчиков в котельной

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через кабельные вводы - они не предусмотрены в комплекте, их необходимо докупить отдельно
• Используйте кабельные вводы с резьбой M20 или M25 - они подходят по размеру отверстий в корпусе
• При установке в холодном климате убедитесь, что внутри щита нет конденсата - используйте нагревательные элементы или вентиляцию
• Проверяйте плотность прилегания крышки перед первым включением - уплотнитель должен равномерно деформироваться по контуру
• Артикул б0047702 - один из самых популярных в серии ЭРА SIMPLE; при необходимости замены или дублирования системы ориентируйтесь именно на него
