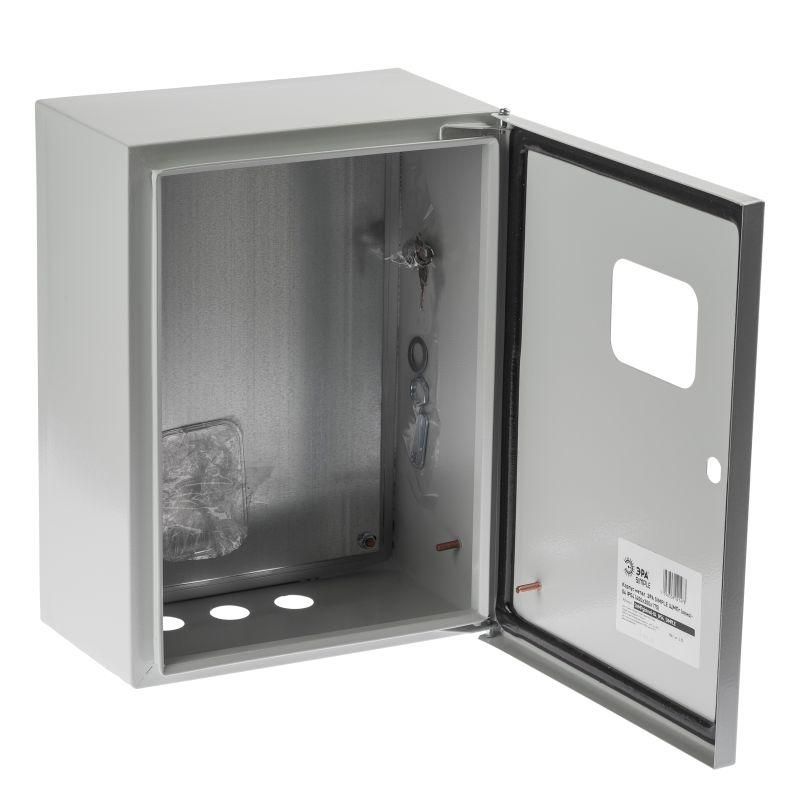

Корпус металлический ЩМПг (окно)-04 400х300x175 IP54 NO_SIMPLE_STM_SHMPg(okno)-04_IP54 ЭРА Б0041663

Щит с монтажной панелью металлический ЩМПг (окно)-04 IP54 400х300x175 от бренда ЭРА предназначен для сборки распределительных и управляющих щитов в условиях повышенной запылённости и влажности. Благодаря прочному стальному корпусу, съёмной монтажной панели и защищённому исполнению, этот щит надёжно служит на объектах промышленного и уличного применения.

Назначение и область применения

Щит с монтажной панелью металлический ЩМПг (окно)-04 IP54 400х300x175 используется для монтажа коммутационного, силового и автоматизирующего оборудования: контакторов, реле, автоматических выключателей, преобразователей частоты, модулей ввода-вывода. Подходит для создания щитов управления технологическими линиями, насосными станциями, системами вентиляции и освещения. Применяется как внутри помещений, так и на открытых площадках благодаря защите IP54 и устойчивости к перепадам температур.

Технические характеристики

• Размеры корпуса: 400×300×175 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием RAL 7035 (серый антрацит)
• Номинальный ток: 100 А - допустимая нагрузка на входную цепь, не является пределом для внутренних устройств
• Класс защиты: I - заземление корпуса обязательно через контактную планку или шину
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 1,25 кг, падающий с 40 см)
• Количество кабельных вводов: 3 - готовые отверстия под резьбовые вводы (диаметр не указан, рекомендуется использовать M20 или M25)
• Тип двери: одинарная, открывается на петлях
• Замок: есть, в комплекте два ключа
• Смотровое окно: да - позволяет визуально контролировать положение индикаторов и кнопок без вскрытия
• Монтажная панель: съёмная, стальная, с отверстиями под DIN-рейку и крепление болтами
• Способ установки: открытая - крепится к стене или опоре саморезами/болтами

Совместимость и монтаж

Щит с монтажной панелью металлический ЩМПг (окно)-04 IP54 400х300x175 совместим с любым оборудованием, установленным на DIN-рейку (35 мм) или напрямую на панель через крепёж. Съёмная панель позволяет собирать и тестировать оборудование вне корпуса - снижает время монтажа и повышает безопасность. Кабельные вводы требуют установки соответствующих вводных уплотнителей (например, резиновых или пластиковых). Для наружной установки используйте кабельные вводы с уплотнением и гофру. Убедитесь, что место крепления жесткое - вибрация может ослабить крепления.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ и имеет класс защиты I - обязательное заземление корпуса. Порошковое покрытие обеспечивает антикоррозийную стойкость. Ударопрочность IK08 соответствует уровню защиты от механических воздействий в промышленной среде. Наличие замка и смотрового окна соответствует нормам безопасности при обслуживании электроустановок.

Преимущества

• Съёмная монтажная панель ускоряет сборку и ремонт
• Порошковое покрытие RAL 7035 устойчиво к царапинам и химическим воздействиям
• Фосфатирование перед покраской увеличивает срок службы в агрессивной среде
• Смотровое окно позволяет контролировать состояние оборудования без вскрытия
• Высокая степень защиты IP54 делает возможным использование на улице и в сырых помещениях
• Корпус рассчитан на установку тяжёлого оборудования - панель выдерживает значительные нагрузки

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Кабельные вводы не имеют встроенных уплотнений - требуется самостоятельная установка подходящих вводов
• Номинальный ток 100 А относится к входной цепи; внутренние устройства должны выбираться согласно своей номинальной мощности
• При использовании на открытом воздухе необходимо предусмотреть дренаж и защиту от прямого солнечного нагрева

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на производственной линии с высокой запылённостью
• Автоматический щит освещения парковки
• Шкаф контроля вентиляционной системы в цеху
• Временный щит питания на стройплощадке

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и выбранных вводов - лучше взять вводы с запасом по размеру
• При установке на улице направьте дверцу вниз или в сторону, чтобы влага не задерживалась на уплотнителе
• Используйте термостойкие клеммы и провода, особенно если щит будет находиться на солнце
• При необходимости удлинения кабелей внутри щита - оставляйте свободный запас, чтобы не перегружать панель
• При замене оборудования - всегда отключайте питание и разблокируйте замок перед снятием двери
• Щит с монтажной панелью металлический ЩМПг (окно)-04 IP54 400х300x175 от ЭРА легко сочетается с другими изделиями серии 55 Корпуса и боксы - можно формировать унифицированные решения
