Корпус металлический ЩМПг (окно)-00 290х220х175 IP54 NO_SIMPLE_STM_SHMPg(okno)-00_IP54 ЭРА Б0041659

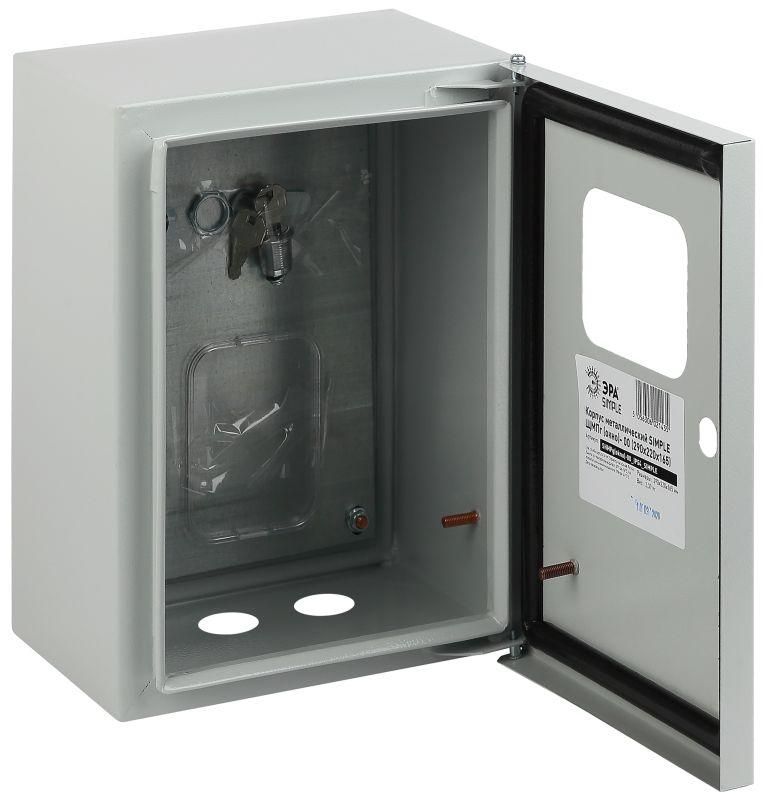

Щит металлический с монтажной панелью и окном ЩМПг (окно)-00 IP54 290х220х175 от бренда ЭРА - это защищённый корпус для монтажа электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Подходит для установки на открытых площадках, в помещениях с агрессивной средой и на промышленных объектах. Артикул б0041659 соответствует сериям ЭРА SIMPLE и ЭРА.

Назначение и область применения

Щит металлический с монтажной панелью и окном ЩМПг (окно)-00 IP54 290х220х175 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтной системы. Обеспечивает защиту от внешних факторов и позволяет контролировать состояние оборудования через смотровое окно без вскрытия корпуса. Применяется в системах распределения энергии, автоматизации технологических процессов, пожарной сигнализации, управлении освещением и вспомогательными системами.

Подходит для использования в гражданском строительстве, на промышленных предприятиях, в сельском хозяйстве, на спортивных объектах и в местах с возможным воздействием влаги, пыли или механических ударов.

Технические характеристики

• Размеры корпуса: 290×220×175 мм (Ш×В×Г); глубина 250 мм - учтена при установке монтажной панели
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению вредных количеств) и брызг воды со всех сторон
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88, сварной жёсткий корпус
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Номинальный ток: 100 А - максимальный допустимый ток через вводные устройства, не относится к нагрузке внутри
• Класс защиты: I - заземление корпуса обязательно
• Количество кабельных вводов: 3 - готовые отверстия под гильзы или фитинги
• Модульная ширина: 12 - возможность установки DIN-рейки с 12 модулями (например, автоматические выключатели шириной 17,5 мм каждый)
• Количество модулей в комплекте: 0 - панель пустая, оборудование устанавливается пользователем
• Замок: есть, с двумя ключами
• Способ монтажа: открытая установка - крепится болтами к стене, полу или опоре
• Монтажная панель: оцинкованная сталь, жёстко закреплена внутри корпуса
• Смотровое окно: прозрачная пластиковая вставка для визуального контроля состояния аппаратов

Совместимость и монтаж

Щит металлический с монтажной панелью и окном ЩМПг (окно)-00 IP54 290х220х175 совместим с любыми стандартными DIN-рейками и оборудованием шириной до 12 модулей. Монтажная панель уже установленна - достаточно закрепить её на стене и подвести кабели через три подготовленных ввода. Кабели должны иметь наружный диаметр не более 12–14 мм для плотного прохода через вводы. Для герметичности рекомендуется использовать кабельные вводы с уплотнительными кольцами (не входят в комплект).

Не требует специальных инструментов - монтаж выполняется обычными гаечными ключами. Корпус рассчитан на вертикальную установку; горизонтальное расположение не предусмотрено.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает выполнять надёжное заземление корпуса через отдельный проводник. Порошковое покрытие обеспечивает антикоррозийную стойкость, а уплотнитель на двери выполнен из двухкомпонентного полиуретана - он сохраняет эластичность при температурах от –25C до +50C. Гарантия от сквозной коррозии - 15 лет. Гарантийный срок эксплуатации - 1 год с момента установки.

Преимущества

• Жёсткая сварная конструкция - исключает деформацию при транспортировке и монтаже
• Оцинкованная монтажная панель - долговечность и устойчивость к коррозии внутри корпуса
• Смотровое окно - снижает необходимость частого открывания, продлевает срок службы уплотнителей
• Высокая степень защиты IP54 - работает в сырых, пыльных и уличных условиях
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и УФ-лучам
• Комплектация: замок с двумя ключами - безопасность доступа, не требуется докупать аксессуары

Ограничения применения

• Не предназначены для взрывоопасных зон (не имеют взрывозащиты Ex)
• Не следует применять в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Номинальный ток 100 А относится только к входному кабелю - внутренние автоматы выбираются отдельно в зависимости от нагрузки
• Отсутствие встроенных модулей - все устройства (автоматы, реле, счетчики) необходимо приобретать дополнительно
• Не подходит для установки в помещениях с температурой ниже –25C без дополнительного обогрева - уплотнитель теряет эластичность

Примеры использования

• Щит управления насосной станцией на участке сельского хозяйства
• Распределительный щит на крыше многоэтажного дома для питания лифтов и аварийного освещения
• Контроллер пожарной сигнализации в подвале торгового центра
• Автоматизация конвейера на пищевом производстве
• Щит для управления освещением на стадионе или спортивной арене

Практические советы

• Перед монтажом проверьте, что кабельные вводы соответствуют диаметру ваших проводов - используйте переходники или уплотнители, если они слишком большие
• Обязательно выполните заземление корпуса - даже малейший контакт с фазой может стать опасным без этого
• При установке в холодном помещении убедитесь, что внутри не образуется конденсат - можно добавить нагревательный элемент или вентиляцию
• Не затягивайте болты крепления слишком сильно - это может повредить тонкостенную сталь корпуса
• При необходимости увеличения числа кабельных вводов - используйте дополнительные вводы того же типа, которые легко заменяют заглушки
• Щит металлический с монтажной панелью и окном ЩМПг (окно)-00 IP54 290х220х175 - один из немногих решений в своей категории с гарантированной защитой от коррозии на 15 лет - выбирайте его там, где важна долговечность
