Щит распределительный навесной ЩРН-48 IP66, 48 модулей TDM SQ0905-0073

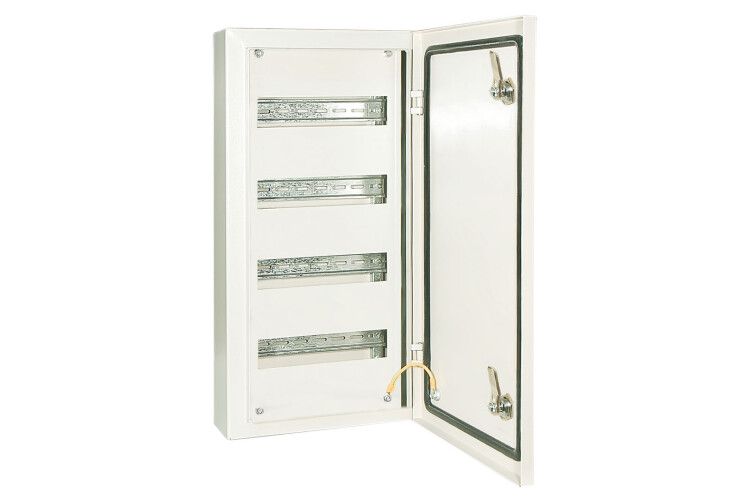

Щит распределительный металлический ЩРН-48 IP66 (620х330х120) от TDM ELECTRIC предназначен для компактного и надёжного распределения электроэнергии в условиях повышенной запылённости и воздействия воды - например, на производстве, в уличных щитовых или на объектах с агрессивной средой.

Назначение и область применения

Щит распределительный металлический ЩРН-48 IP66 (620х330х120) используется для приёма и распределения электрической энергии в одно- и трёхфазных сетях до 690 В. Подходит для установки в помещениях и на улице, где требуется высокая степень защиты от пыли и струй воды. Часто применяется в системах автоматизации, на конвейерах, в насосных станциях, на складах и в цехах с влажной средой.

Технические характеристики

• Общее количество модульных мест: 48 (стандарт 17,5 мм на модуль)
• Габариты корпуса: 620×330×120 мм (Ш×В×Г)
• Материал корпуса: сталь с текстурированным порошковым покрытием
• Цвет: серый, RAL 7032
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Количество дверей: одна, с замком
• Тип монтажа: открытая установка (крепление на стену)
• Внутренняя глубина: 120 мм - позволяет размещать устройства до 120 мм в глубину
• Количество рядов: 4 - удобно для организации групп нагрузок
• Наличие DIN-рейки: да - стандартная рейка для крепления автоматических выключателей, УЗО, контакторов
• Установочная глубина: 0 мм - не предназначена для встраивания в стену

Совместимость и монтаж

Щит распределительный металлический ЩРН-48 IP66 (620х330х120) совместим со всеми устройствами, соответствующими стандарту DIN EN 60715 (модуль 17,5 мм). Для монтажа используются предварительно подготовленные отверстия на задней стенке - достаточно зафиксировать щит на стене болтами M6. Кабельные вводы не предусмотрены - их необходимо устанавливать дополнительно. Глубина 120 мм ограничивает использование крупногабаритных аппаратов - проверяйте габариты оборудования перед заказом.

Безопасность и стандарты

Щит распределительный металлический ЩРН-48 IP66 (620х330х120) соответствует требованиям безопасности по ГОСТ IEC 61439-1/2. Степень защиты IP66 обеспечивает безопасную работу в условиях внешних факторов. Наличие замка на двери исключает случайное открытие и повышает уровень доступа только для персонала.

Преимущества

• Порошковое покрытие устойчиво к механическим повреждениям, коррозии и химическим веществам
• Оптимальные размеры позволяют разместить до 48 модулей без перегрузки пространства
• Чёткая организация по четырём рядам упрощает диагностику и обслуживание
• Жесткий стальной корпус сохраняет форму даже при температурных перепадах
• Изготовлен в рамках единой серии TDM ELECTRIC - легко найти аналогичные модели при расширении системы

Ограничения применения

• Не предназначен для встраивания в стену - требует открытой установки
• Внутренняя глубина 120 мм не подходит для крупных преобразователей частоты или трансформаторов
• Отсутствие готовых кабельных вводов - необходимо докупать и монтировать фитинги самостоятельно
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита (Ex-обозначение)

Примеры использования

• Электрощит на входе в производственный участок с конвейерными линиями
• Распределительный щит на улице для питания освещения и насосов
• Аппаратный щит в пищевой промышленности - благодаря IP66 легко моется
• Автоматизация систем вентиляции и кондиционирования

Практические советы

• Перед монтажом проверьте, что все автоматы и устройства помещаются в 48 модулей - учтите ширину каждого аппарата
• Для герметизации кабельных вводов используйте резиновые или пластиковые вводы с классом защиты IP66
• При установке на улице выбирайте место с минимальным попаданием прямых струй воды - хотя IP66 защищает, длительное воздействие снижает срок службы
• Щит распределительный металлический ЩРН-48 IP66 (620х330х120) от TDM ELECTRIC хорошо сочетается с другими изделиями серии - при необходимости расширения можно взять такой же щит рядом
• Не забудьте про заземление - клемма заземления есть внутри, её нужно подключить к контуру заземления объекта
