Корпус металлический ЩРУНг (окно)-3/12 IP54 500х300х175 NO_SIMPLE_STM_SHRUNg(okno)-3/12_IP54 ЭРА Б0041683

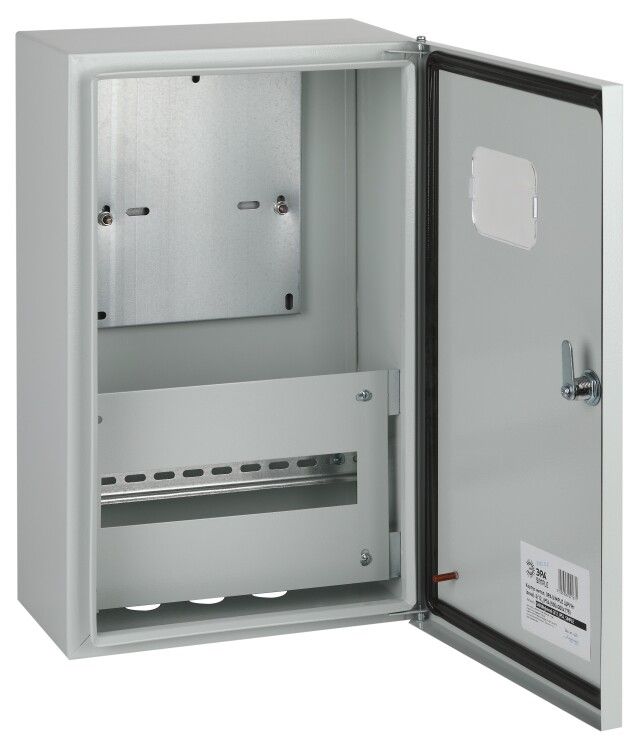

Корпус металлический ЩРУНг (окно)-3/12 IP54 500х300х175 от бренда ЭРА - готовый щит учетно-распределительный для монтажа электросчетчиков и автоматических выключателей в помещениях с повышенной влажностью или запыленностью. Артикул б0041683 обеспечивает надежную защиту оборудования и удобство обслуживания благодаря наличию смотрового окна и накладного способа установки.

Назначение и область применения

Щит учетно-распределительный ЩРУНг (окно)-3/12 IP54 500х300х175 предназначен для сборки электрических цепей напряжением до 400 В. Подходит для установки счетчиков электроэнергии, автоматических выключателей, УЗО и других модульных устройств на DIN-рейке. Применяется в жилых домах, офисах, магазинах, спортзалах и производственных объектах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 500×300×175 мм
• Количество модулей DIN: 12
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: сталь 08 пс ГОСТ 1050-88
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Способ монтажа: накладной
• Наличие DIN-рейки: да, предустановленная
• Место под счетчик: да, на отдельной металлической панели внутри
• Смотровое окно: есть, для визуального контроля показаний счетчика
• Крышка: откидная, фиксируется на шарнирах
• Запирающее устройство: замок с двумя ключами

Совместимость и монтаж

ЩРУНг (окно)-3/12 IP54 500х300х175 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Монтаж выполняется на стену с помощью крепежных отверстий в задней стенке корпуса. Корпус не требует дополнительной подготовки поверхности - достаточно закрепить его анкерами или саморезами. Откидная крышка открывается на 90°, что позволяет легко работать с внутренним оборудованием. Счетчик устанавливается на специальную металлическую платформу - он не крепится к DIN-рейке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 400 В. Защита IP54 снижает риск повреждения оборудования из-за внешних факторов. Наличие замка и возможности опломбировки обеспечивает контроль доступа к внутреннему пространству. Гарантия от сквозной коррозии - 15 лет за счет прочного порошкового покрытия. Гарантийный срок эксплуатации - 1 год.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузках
• Смотровое окно - возможность считывать показания счетчика без вскрытия корпуса
• Высокая степень защиты IP54 - подходит для помещений с повышенной влажностью
• Предустановленная DIN-рейка - экономия времени при монтаже
• Порошковое покрытие RAL 7035 - устойчиво к механическим воздействиям и химическим средам
• Комплектация с замком и ключами - исключает несанкционированный доступ

Ограничения применения

• Не предназначена для наружной установки - не обеспечивает герметичность при постоянном контакте с осадками
• Не рекомендовано использование в местах с постоянным воздействием струй воды или паром
• Максимальная нагрузка по току зависит от установленных аппаратов - корпус не является токоограничивающим элементом
• Подходит только для устройств шириной до 17,5 мм; нельзя установить устройства большего формата без изменения компоновки

Примеры использования

• Вводно-распределительное устройство (ВРУ) в многоквартирном доме - установка общедомового счетчика и групповых автоматов
• Щит управления на этаже офисного здания - распределение питания по комнатам и кондиционерам
• Аппаратный щит в торговом центре - учет электроэнергии по секциям и защита от перегрузок
• Производственный участок - питание станков через УЗО и автоматы в условиях пыли

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие толщине стены - используйте дюбеля подходящего типа
• При установке счетчика убедитесь, что провода не пережимаются между панелью и крышкой
• Для долговечности не допускайте попадания влаги на замок - периодически смазывайте механизм графитовой смазкой
• Если планируете использовать более 12 модулей - выбирайте модель с большим количеством слотов
• При необходимости замены счетчика - открутите только одну гайку крепления, не трогая остальные провода
