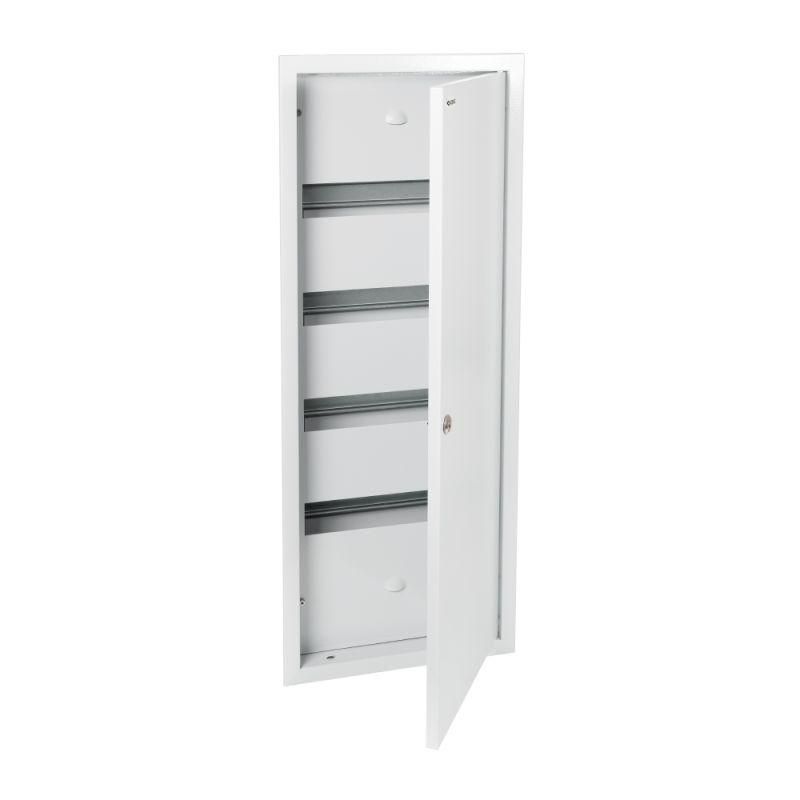

Корпус металлический ЩРв-СТД-60-870х350х115-IP41-УХЛ3 60 модулей, типоисполнение СТАНДАРТ - 367463 КЭАЗ

Корпус металлический ЩРв-СТД-60-870х350х115-IP41-УХЛ3 60 модулей от КЭАЗ - это встраиваемый металлический корпус для сборки распределительных щитов с модульной аппаратурой на 60 модулей DIN. Подходит для установки в стенах внутри зданий и на улице, обеспечивает надёжную защиту оборудования от механических повреждений и пыли.

Назначение и область применения

ЩРв-СТД-60-870х350х115-IP41-УХЛ3 60 модулей используется для монтажа автоматических выключателей, УЗО, реле, контакторов и другой модульной аппаратуры в распределительных щитах. Применяется для ввода и распределения электроэнергии в сетях до 380 В, защиты от перегрузок и коротких замыканий. Корпус подходит для внутренней и наружной установки благодаря классу защиты IP41 и устойчивости к внешним условиям (УХЛ3).

Технические характеристики

• Количество модулей DIN: 60 (стандартная ширина 17,5 мм на модуль)
• Размеры корпуса: 870×350×115 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием (цвет RAL 7035 - серый)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикального капельного конденсата
• Номинальный ток: 125 А - максимальный допустимый ток через входные клеммы
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Глубина монтажа: 115 мм - минимальная толщина стены для скрытой установки
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа
• Тип крышки: закрытого типа - герметичная, не открывается полностью, позволяет обслуживать оборудование без демонтажа
• Способ монтажа: скрытая установка - встраивается в стену, фиксируется анкерными болтами
• Условия эксплуатации: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Корпус совместим со всеми стандартными модулями DIN 35 мм. Для монтажа необходимо подготовить нишу в стене глубиной не менее 115 мм. Монтажная панель имеет готовые отверстия под кабельные вводы. На задней стенке предусмотрено два установочных люка - они позволяют вести кабели большого сечения (до 95 мм2) без резки оболочки. Люки можно заменить при ошибке в расположении - это снижает риск брака при монтаже. Крепится к раме ниши четырьмя анкерами, которые входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и EN 61439-1. Класс защиты II исключает необходимость подключения к системе заземления, что упрощает монтаж. Порошковое покрытие защищает металл от коррозии даже в условиях высокой влажности. Несмотря на заявленную возможность использования вне помещений, применение на открытом воздухе требует дополнительной защиты от прямого попадания осадков - IP41 не гарантирует защиту от дождя под углом.

Преимущества

• Края монтажной панели тщательно обработаны - безопасны при снятии и установке, не царапают руки
• Установочные люки легко заменяются - позволяют исправить ошибку при сверлении без замены всего корпуса
• Порошковое покрытие устойчиво к механическим воздействиям и химическим средам
• Замок обеспечивает контроль доступа - подходит для объектов с ограниченным доступом
• Высокая плотность модулей (60 единиц) - оптимальное решение для сложных распределительных систем

Ограничения применения

• Не предназначается для установки в местах с постоянным прямым воздействием воды - IP41 не защищает от брызг и дождя
• Не рекомендован для использования в помещениях с агрессивными газами, паром или масляными выбросами
• Глубина 115 мм ограничивает использование с крупными устройствами, требующими более глубоких корпусов (например, частотниками)
• Закрытый тип крышки затрудняет быстрый доступ ко всей внутренней проводке - обслуживание требует открытия крышки и временного отключения питания

Примеры использования

• Распределительные щиты в офисных зданиях, торговых центрах, школах
• Встроенные щиты в многоквартирных домах для группового учёта и защиты этажных линий
• Наружные щиты на производственных площадках - при условии наличия козырька или навеса
• Автоматизация конвейеров, насосных станций, систем вентиляции

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 115 мм, иначе корпус не войдёт
• Используйте кабельные вводы с резиновыми уплотнителями - особенно при работе на улице
• При прокладке кабелей больших сечений используйте установленные люки - не просверливайте новые отверстия без необходимости
• При замене люка сохраните старую деталь - она служит шаблоном для точного сверления нового
• ЩРв-СТД-60-870х350х115-IP41-УХЛ3 60 модулей от КЭAZ - один из немногих корпусов с возможностью замены люка; это экономит время и материалы при монтаже
