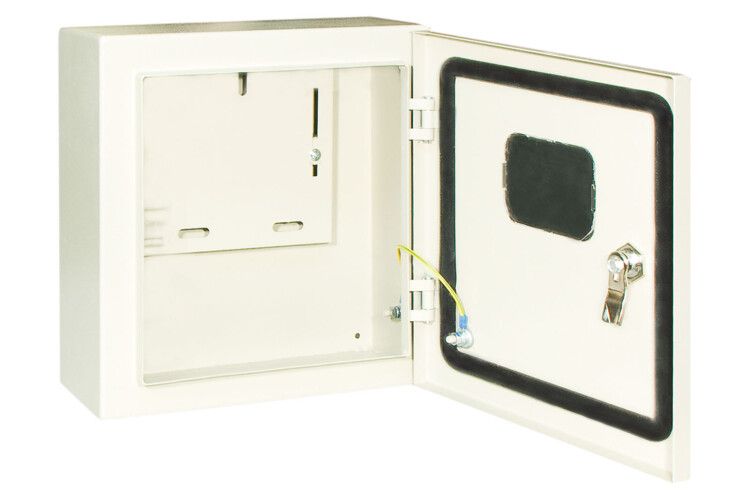

Корпус металлический ЩУ-1ф/1-0-3 IP66 (310х300х150) - SQ0905-0093 TDM

Корпус металлический ЩУ-1ф/1-0-3 IP66 (310х300х150) от TDM ELECTRIC - это надёжный закрытый ящик из стали с защитой IP66, предназначенный для установки автоматических выключателей, счётчиков и другого оборудования в условиях повышенной запылённости и влажности. Подходит для монтажа на стену в помещениях и на улице.

Назначение и область применения

ЩУ-1ф/1-0-3 IP66 используется для сборки распределительных устройств в одно- и трёхфазных сетях 380/220 В, 50 Гц. Его основная задача - защищать коммутационную аппаратуру от внешних воздействий и обеспечивать безопасную эксплуатацию отходящих линий при перегрузках и коротких замыканиях. Применяется в жилых домах, офисах, промышленных объектах, на улице - например, для групповых щитов на фасадах зданий, в подъездах, на насосных станциях и конвейерах.

Технические характеристики

• Размеры: 310×300×150 мм (Ш×В×Г)
• Материал корпуса: Листовая сталь с текстурированным порошковым покрытием RAL 7032
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Количество рядов: 2
• Общее количество модульных мест: 7 (стандарт 17,5 мм на модуль)
• Тип крышки: Односторонняя дверь с замком
• Смотровое окно: Да - позволяет контролировать положение рубильника или индикаторы без вскрытия
• Монтажная рейка: Да - DIN-рейка уже установлена внутри
• Монтажная плита: Да - внутренняя панель для крепления оборудования
• Заземление: Есть - заземляющий проводник соединяет дверцу с корпусом
• Уплотнитель: Полиуретан - обеспечивает герметичность при закрытой двери
• Фиксация: Полностью проваренные швы, усиленные петли с оцинкованным шплинтом

Совместимость и монтаж

ЩУ-1ф/1-0-3 IP66 монтируется накладным способом - крепится болтами прямо к стене, полу или другой твёрдой поверхности. Для этого предусмотрены подготовленные отверстия в задней стенке. Корпус совместим с любыми стандартными модульными устройствами шириной 17,5 мм (до 7 модулей). Монтажная рейка и панель позволяют легко фиксировать автоматы, УЗО, счётчики и другие элементы. Замок на двери требует наличия ключа - доступ возможен только авторизованному персоналу. Учитывайте габариты: глубина 150 мм подходит для большинства бытовых и средних промышленных решений, но не рассчитана на крупные контакторы или трансформаторы.

Безопасность и стандарты

Корпус соответствует требованиям к защите от пыли и брызг воды (IP66), что делает его пригодным для использования во влажных, пыльных и агрессивных средах. Наличие заземляющего проводника между дверью и корпусом исключает риск поражения током при случайном прикосновении к открытому оборудованию. Порошковое покрытие RAL 7032 повышает долговечность и снижает вероятность механических повреждений. Все сварные швы выполнены полностью - это гарантирует прочность и отсутствие точек коррозии.

Преимущества

• Высокая степень защиты IP66 - подходит для уличного и промышленного монтажа
• Порошковое покрытие устойчиво к коррозии, царапинам и химическим веществам
• Встроенные монтажная рейка и панель экономят время при сборке
• Замок и смотровое окно обеспечивают безопасность и удобство контроля
• Поддерживает как однополосные (1ф), так и трёхполосные (3ф) счётчики
• Комплектация включает все необходимые детали - никаких доплат за базовые аксессуары

Ограничения применения

Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты). Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или растворителей - даже порошковое покрытие не устойчиво к агрессивной химии. Глубина 150 мм ограничивает применение для крупных силовых модулей (например, частотных преобразователей). Крышка открывается только с помощью ключа - не подходит для ситуаций, где требуется частый и быстрый доступ.

Примеры использования

• Электрощит на этаже многоквартирного дома - для учёта электроэнергии и защиты квартирных линий
• Щит управления на входе в производственный участок - для распределения питания по станкам
• Наружный щит на фасаде здания - для подключения освещения, видеонаблюдения, систем безопасности
• Агрегаты в пищевой промышленности - там, где нужна регулярная мойка и высокая герметичность

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стене совпадали с крепёжными отверстиями корпуса - используйте уровень
• При использовании в сыром помещении дополнительно проконтролируйте герметичность уплотнителя после первого закрытия
• Для более плотного крепления оборудования на DIN-рейке используйте фиксаторы - особенно при вибрационных нагрузках
• Не забудьте подключить заземляющий провод к клемме внутри корпуса - это обязательное условие безопасности
• ЩУ-1ф/1-0-3 IP66 от TDM ELECTRIC можно заказывать с дополнительными отводами под кабели - уточняйте наличие при оформлении
