Корпус металлический ЩУ-3ф/1-0-12 IP66 (ЩУРН-3/12 IP66) (540х310х165) - SQ0905-0098 TDM

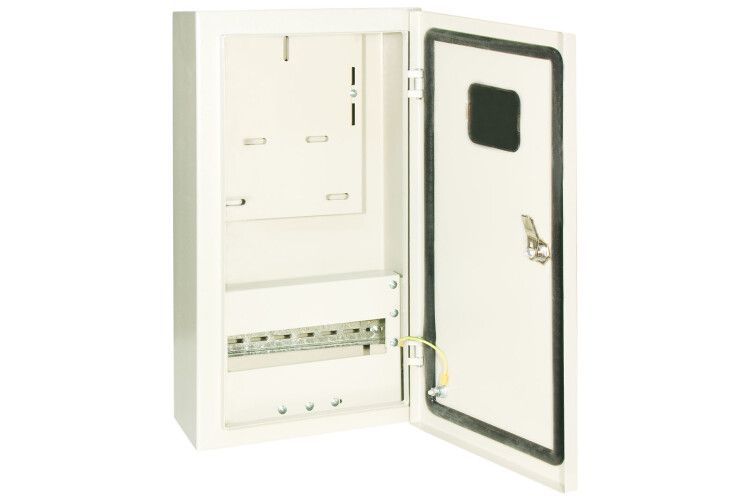

Щит учета ЩУ-3ф/1-0-12 IP66 (540х310х165) металлический корпус ЩУРН-3/12 IP66 от TDM ELECTRIC предназначен для учёта электроэнергии в трёхфазных сетях 380/220 В, 50 Гц. Корпус из стали с защитой IP66 обеспечивает надёжную работу в условиях улицы, цеха или подъездного щита.

Назначение и область применения

Щит учета ЩУ-3ф/1-0-12 IP66 используется для установки счётчиков электроэнергии в трёхфазных сетях. Он защищает оборудование от внешних воздействий и позволяет организовать безопасный доступ к приборам учёта. Подходит для монтажа в жилых домах, коммерческих зданиях, на промышленных объектах и в местах с высокой запылённостью или влажностью.

Технические характеристики

• Формат: трёхфазный, для одного счётчика
• Габариты: 540×310×165 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Материал корпуса: листовая сталь с текстурированным порошковым покрытием RAL 7032
• Тип монтажа: накладной, без встраивания
• Глубина установки: 0 мм - не требует ниши
• Наличие монтажной рейки: да - для фиксации DIN-устройств
• Заземление: внутренний проводник соединяет дверцу с корпусом
• Уплотнитель: полиуретановый - сохраняет герметичность при температурных колебаниях

Совместимость и монтаж

Щит учета ЩУ-3ф/1-0-12 IP66 совместим с любыми однотарифными и многотарифными счётчиками, установленными на DIN-рейке. Монтаж выполняется на вертикальную поверхность с помощью болтов через отверстия в боковых стенках. Для удобства сборки предусмотрено предварительно установленное заземление дверцы. Швы полностью проварены - исключается попадание влаги через сварные соединения. Петли усилены и оснащены оцинкованными шплинтами - обеспечивают долгую службу даже при частом открывании.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств учёта электроэнергии. Защита IP66 гарантирует работу в условиях повышенной влажности, дождя, песка и пыли. Наличие заземления дверцы снижает риск поражения током при случайном контакте. Порошковое покрытие RAL 7032 устойчиво к механическому повреждению и химическим воздействиям.

Преимущества

• Высокая степень защиты IP66 - выше стандарта для большинства аналогов
• Порошковое покрытие противостоит коррозии, выгоранию и царапинам
• Усиленные петли и шплинты - срок службы дверцы увеличен
• Полностью проваренные швы - исключают протечки и проникновение пыли
• Встроенная DIN-рейка - экономит время при установке автоматов и счётчиков
• Поддерживается модификация для однофазных систем - универсальность конструкции

Ограничения применения

• Не предназначен для встраивания - требует свободной поверхности для крепления
• Не рассчитан на установку внутри помещений с постоянным воздействием открытого пламени или высоких температур (>+60C)
• Не подходит для монтажа в средах с агрессивными химическими парами (например, кислоты, щёлочи)
• Глубина 165 мм ограничивает использование крупных аппаратов - проверяйте габариты оборудования перед установкой

Примеры использования

• Электросчётчики в подъездах многоэтажек - защита от влаги и вандалов
• Наружные точки учёта на производстве - устойчивость к пыли и мойкам
• Арендные помещения - быстрый монтаж без доработки стен
• Объекты ЖКХ - соответствие нормам Роспотребнадзора и Мосэнергонадзора

Практические советы

• Перед монтажом проверьте, что посадочные места под счётчик и автоматы не выходят за рамки 540×310 мм
• Используйте только болты M6–M8 для крепления - более тонкие могут деформировать сталь
• При установке на улице направляйте дверцу так, чтобы вода не собиралась на её поверхности
• Не используйте растворители или агрессивные чистящие средства - они повредят порошковое покрытие
• Щит учета ЩУ-3ф/1-0-12 IP66 от TDM ELECTRIC можно дополнять аксессуарами: клеммы, бирки, световые индикаторы - все они совместимы с конструкцией
