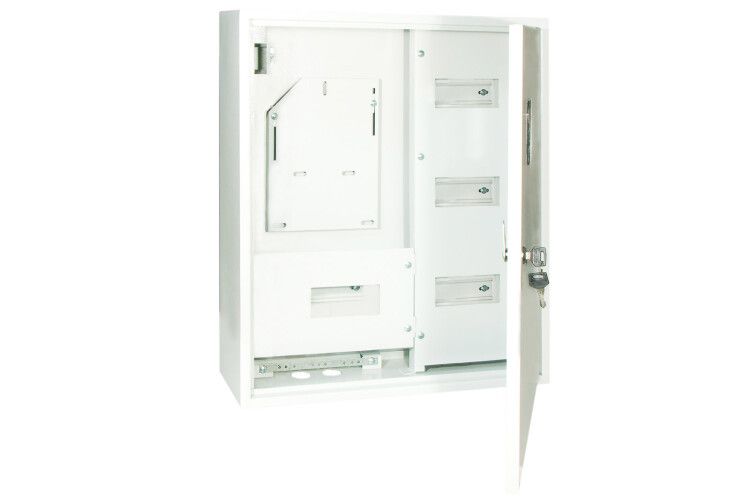

Корпус металлический ЩУРН-3/24 (560х480х165) однодверный - SQ0905-0039 TDM

Щит учётно-распределительный ЩУРН-3/24 (560х480х165) однодверный IP31 от TDM ELECTRIC предназначен для распределения электроэнергии внутри помещений и учёта потребления в бытовых и промышленных сетях до 1000 В. Корпус из стали с порошковым покрытием обеспечивает долговечность, а степень защиты IP31 гарантирует безопасную работу в условиях сухих и пыльных сред.

Назначение и область применения

Щит учётно-распределительный ЩУРН-3/24 (560х480х165) однодверный IP31 используется для компоновки устройств учёта и распределения электроэнергии: счётчиков, автоматических выключателей, УЗО, рубильников. Подходит для установки в жилых домах, офисах, производственных помещениях, где требуется надёжное и защищённое расположение коммутационного оборудования. Применяется в системах с напряжением до 1000 В переменного тока частотой 50 Гц.

Технические характеристики

• Форм-фактор: однодверный щит
• Габариты: 560×480×165 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: листовая сталь
• Покрытие: текстурированный полиэстеровый порошок - устойчив к царапинам и коррозии
• Монтажная рейка: есть (DIN-рейка 35 мм)
• Способ монтажа: накладной - крепится прямо к стене
• Глубина установочная: 0 мм - не предназначена для встраивания в стену

Совместимость и монтаж

Щит учётно-распределительный ЩУРН-3/24 (560х480х165) однодверный IP31 совместим со всеми стандартными модульными аппаратами (автоматические выключатели, УЗО, контакторы) на DIN-рейке. Для монтажа используются четыре точки крепления на задней стенке. Крепление осуществляется саморезами через отверстия в боковых планках. Учитывайте, что глубина установки равна нулю - щит нельзя закрывать штукатуркой или облицовкой. Отступ от потолка и пола рекомендуется минимум 15 см для удобства обслуживания.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов низковольтных. Конструкция позволяет опломбировать вводной автоматический выключатель - это важно для энергонадзора и контроля потребления. Наличие запирающегося замка на дверце обеспечивает защиту от несанкционированного доступа.

Преимущества

• Оптимальные габариты - позволяют разместить до 12–18 модулей стандартных автоматов
• Порошковое покрытие повышает срок службы и устойчивость к механическому воздействию
• Универсальная монтажная панель с DIN-рейкой ускоряет сборку и замену оборудования
• Возможность пломбирования вводного автомата соответствует нормам энергосбыта
• Широкий ряд типоразмеров в серии позволяет выбрать подходящую модель под любые задачи

Ограничения применения

• Не применяется во влажных, сырых и наружных помещениях - IP31 не защищает от брызг и осадков
• Недопустимо встраивание в стену - корпус не имеет углублений, фиксируется только на поверхности
• Не рассчитан на высокие температуры выше +40 C или низкие ниже –25 C
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Электрощит в квартире - распределение нагрузки по комнатам, учёт потребления
• Административное здание - группировка автоматов по этажам или отделам
• Производственный участок - питание светильников, розеток и маломощных станков
• Объекты ЖКХ - установка в подвале или на лестничной клетке для коллективного учёта

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной - перекос может затруднить закрытие дверцы
• Используйте кабельные вводы с герметичными резиновыми вставками - они предотвращают попадание пыли внутрь
• При проектировании схемы учитывайте свободное место вокруг аппарата - для тепловыделения и обслуживания
• Щит учётно-распределительный ЩУРН-3/24 (560х480х165) однодверный IP31 от TDM ELECTRIC легко заменяется на аналогичный - все размеры стандартизованы
• Для увеличенной плотности модулей используйте двухполюсные автоматы - так можно сэкономить место
