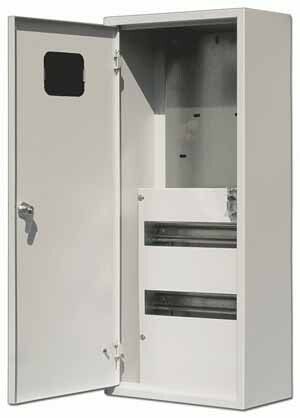

Корпус учетный встраиваемый ЩРУВ-3/24 710х330х160 3ф 24мод. IP31 метал. DEKraft 30303DEK APC

Корпус учетный встраиваемый металлический 710х330х160 3-фазный 24 модуля IP31 ЩРУВ-3/24 от бренда DEKraft - это готовый металлический щит для установки трехфазного счетчика и коммутационной аппаратуры в помещениях с умеренным климатом. Артикул 30303dek соответствует серии ЩРУВ и предназначен для учетно-распределительных задач в жилых, административных и промышленных объектах.

Назначение и область применения

Щит ЩРУВ-3/24 используется для организации точки учета электроэнергии и распределения нагрузки в трехфазных сетях 220/380 В. Подходит для установки встроенных счетчиков, автоматических выключателей, УЗО, контакторов и других устройств на DIN-рейках. Применяется в многоквартирных домах, офисах, производственных цехах, где требуется надежный и защищенный щит для учета и распределения энергии.

Технические характеристики

• Габариты: 710×330×160 мм (высота × ширина × глубина)
• Количество модулей DIN: 24 (по 18 мм каждый)
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Напряжение: 220 В (рабочее напряжение сети)
• Тип двери: металлическая, с замком и ключом
• Наличие DIN-рейки: да, две шины для крепления оборудования
• Количество вводов: 6 отверстий (из них 3 круглых диаметром 36 мм для кабеля)
• Глубина монтажа: 140 мм - требуемое пространство в стене
• Цвет: серый (RAL 7032)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C и повышенной влажности
• Наличие окна: да - для считывания показаний счетчика без открывания двери
• Комплектность: некомплектный - внутренние компоненты (счетчики, автоматы, шины) не входят
• Норматив: ГОСТ 14254-96

Совместимость и монтаж

Щит ЩРУВ-3/24 совместим со всеми типами трехфазных счетчиков, которые помещаются в гнездо 1×3 фазы. Монтаж возможен как встраиваемый (в нишу стены), так и накладной (на поверхность). Для встраивания необходимо подготовить проем глубиной не менее 140 мм. Кабели подводятся через 6 предварительно просверленных отверстий - три из них диаметром 36 мм подходят для вводных кабелей сечением до 25 мм2. На двери и корпусе предусмотрены болты для заземления. Шины N и PE уже установлены, что ускоряет сборку. Замок на двери обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP31, что гарантирует безопасность от случайного прикосновения к токоведущим частям и попадания крупных частиц пыли. Наличие заземляющих болтов на корпусе и двери позволяет выполнить надежное зануление. Серия ЩРУВ от DEKraft прошла проверку на механическую прочность и долговечность при эксплуатации в условиях повышенной влажности.

Преимущества

• Жесткая стальная конструкция - устойчивость к деформациям и внешним воздействиям
• Окно для считывания показаний - исключает необходимость вскрытия щита при плановой проверке
• Четко продуманная компоновка: два ряда DIN-реек, места для шин N/PE, заземляющие болты
• Поддержка двух способов монтажа - гибкость при установке в существующих и новых объектах
• Защита от несанкционированного доступа благодаря замку с ключом

Ограничения применения

• Не предназначена для наружной установки - IP31 не защищает от дождя, снега и прямого попадания воды
• Не подходит для сред с высокой запыленностью или агрессивными газами - не имеет герметичной seals
• Не рассчитана на ток выше 125 А - максимальный допустимый ток определяется вводным автоматом, который устанавливается внутри
• Комплектация некомплектная - все внутреннее оборудование (счетчик, автоматы, шины) закупается отдельно

Примеры использования

• Электрощитовая квартиры в многоэтажном доме - учет потребления и распределение по комнатам
• Административное здание - организация ввода и учета для нескольких офисов
• Производственный участок - распределение питания на станки, освещение и вентиляцию
• Объекты ЖКХ - установка в подвале или этажном щите для контроля расхода энергии

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 140 мм, чтобы корпус полностью вошел и не задевал провода
• При использовании вводных кабелей сечением более 25 мм2 используйте переходники или увеличьте отверстия - стандартные 36 мм могут не подходить
• Убедитесь, что счетчик поместится в отведенное место - некоторые модели с большим корпусом могут не войти
• При установке в сырых помещениях (например, подвале) дополнительно смажьте замок антикоррозийной смазкой
• Для удобства обслуживания рекомендуется заранее спроектировать расположение устройств на DIN-рейках - особенно важно соблюдать порядок: ввод → счетчик → групповые автоматы
