Корпус металлический ЩУРн-СТД-1-МП/19-490х350х135-IP41-УХЛ3 1ф счетчик на МП, 19 модулей, типоисполнение СТАНДАРТ - 367466 КЭАЗ

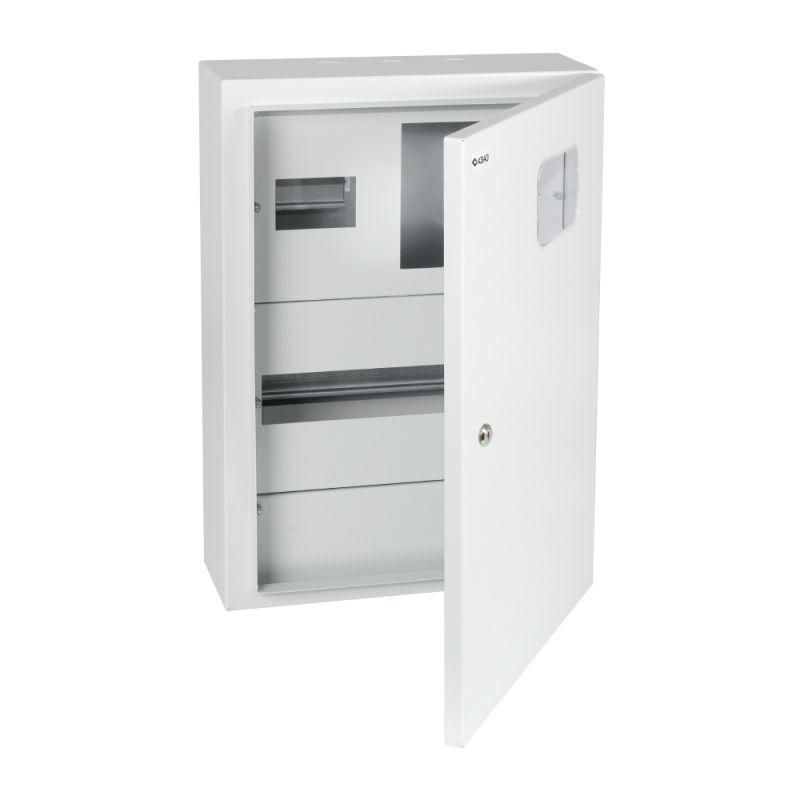

Корпус металлический ЩУРн-СТД-1-МП/19 от КЭАЗ - это надежная металлическая оболочка для сборки учетно-распределительного щита с модульной аппаратурой, рассчитанная на установку 19 модулей. Подходит для внутренней и наружной установки, обеспечивает защиту счетчиков, автоматических выключателей и других устройств в условиях повышенной влажности и запыленности.

Назначение и область применения

ЩУРн-СТД-1-МП/19 предназначен для сборки щитов учета и распределения электроэнергии в однофазных сетях 220/380 В. Внутрь устанавливаются модульные устройства: счетчики, автоматы, УЗО, шины N и PE. Корпус используется в жилых домах, офисах, производственных помещениях и на открытых площадках - например, для ввода в многоквартирный дом или на объекты с временным энергоснабжением.

Технические характеристики

• Количество модулей DIN: 19
• Габариты: 490×350×135 мм
• Материал корпуса: сталь с порошковым покрытием
• Степень защиты: IP41 - защищает от твердых предметов более 1 мм и вертикально падающих капель воды
• Номинальный ток: 125 А
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Тип крышки: закрытого типа, плотно прилегает
• Способ монтажа: открытая установка на стену
• Наличие замка: да - позволяет опечатывать щит
• Наличие смотрового окна: да - для считывания показаний счетчика без вскрытия
• Наличие монтажной панели: да - для крепления оборудования на DIN-рейки
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, допускается использование вне помещений

Совместимость и монтаж

ЩУРн-СТД-1-МП/19 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Монтаж выполняется на стену с помощью кронштейнов или саморезов через отверстия в задней стенке. Глубина 135 мм достаточна для установки двухрядных шин N и PE, а также однорядных автоматов. Для правильной сборки используйте DIN-рейки, соответствующие количеству модулей. Обязательно проверьте соответствие посадочных отверстий под крепеж - они расположены по углам и центру боковых сторон.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и ГОСТ 14254. Класс защиты II исключает необходимость подключения защитного провода к корпусу - безопасность обеспечивается двойной изоляцией внутренних компонентов. Наличие замка и системы пломбирования соответствует нормам Роспотребнадзора и Энергонадзора для учетных щитов. IP41 позволяет использовать изделие в сырых помещениях, но не рекомендовано для прямого воздействия дождя или струй воды.

Преимущества

• Скобы для крепления нулевой и заземляющей шин - экономят время при сборке и обеспечивают надежную фиксацию
• Система пломбирования - предотвращает несанкционированный доступ к оборудованию
• Порошковое покрытие - повышает коррозионную стойкость, особенно важна при наружной установке
• Смотровое окно - позволяет контролировать показания счетчика без вскрытия корпуса
• Жесткая монтажная панель - снижает риск деформации при затяжке болтов

Ограничения применения

• Не предназначен для установки в местах с постоянным контактом с водой - IP41 не обеспечивает защиту от брызг под углом
• Не подходит для трехфазных систем с нагрузкой выше 125 А - превышение тока вызывает перегрев и выход из строя
• Изделие не имеет встроенной вентиляции - при высоких тепловыделениях внутри (например, много мощных автоматов) возможен перегрев; требует принудительного охлаждения или увеличенного свободного объема
• Не рекомендуется для установки в средах с агрессивными химическими веществами - порошковое покрытие устойчиво, но не кислотостойко

Примеры использования

• Вводный щит учета в частном доме с одним фазовым вводом
• Распределительный щит на этаже многоквартирного дома
• Щит наружной установки для дачного участка или строительной площадки
• Объекты с установленными счетчиками по нормам ПУЭ - где требуется пломбировка и защита от внешнего воздействия

Практические советы

• Перед монтажом проверьте глубину 135 мм - убедитесь, что в помещении достаточно места для открывания крышки (минимум 60 см спереди)
• Используйте только шины сечением до 16 мм2 - большие шины могут не поместиться в скобах
• При наружной установке направляйте смотровое окно вниз, чтобы влага не попадала на счетчик
• При сборке соблюдайте порядок: сначала крепите шины, потом модули, затем крышку - так проще добиться равномерного прилегания
• ЩУРн-СТД-1-МП/19 от КЭАЗ - один из самых распространённых корпусов в России; всегда имейте в наличии запасные замки и уплотнители, если планируете массовый монтаж
