Корпус металлический ЩУРн-СТД-1-МП/4-310х350х135-IP41-УХЛ3 1ф счетчик на МП, 4 модуля, типоисполнение СТАНДАРТ - 367465 КЭАЗ

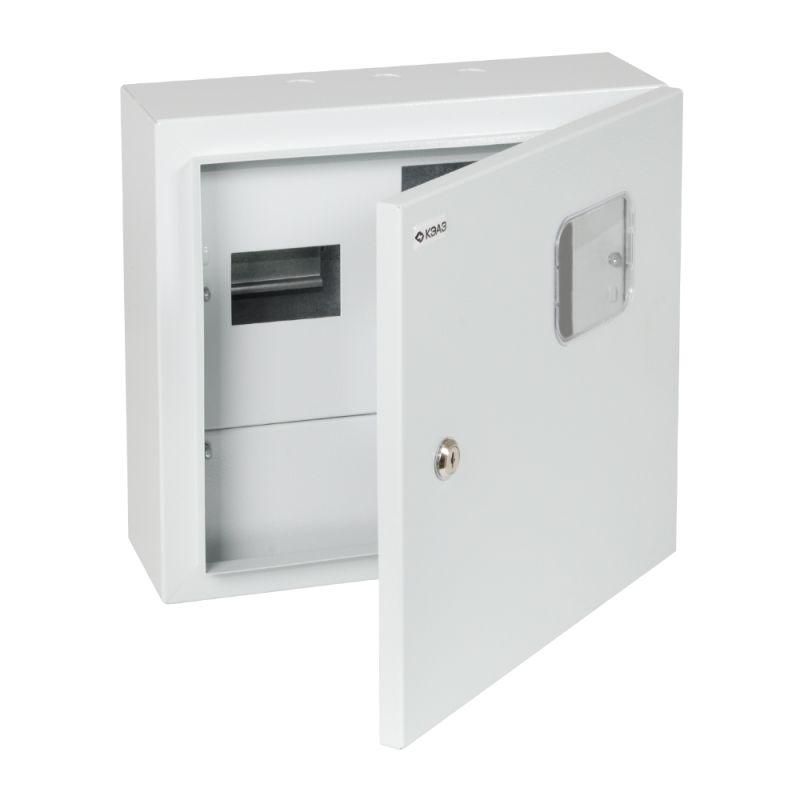

Корпус металлический ЩУРн-СТД-1-МП/4-310х350х135-IP41-УХЛ3 от КЭАЗ предназначен для установки однофазного счетчика и модульной аппаратуры в условиях открытой наружной эксплуатации. Этот корпус обеспечивает надежную защиту оборудования и соответствует требованиям для работы в умеренном климате.

Назначение и область применения

ЩУРн-СТД-1-МП/4-310х350х135-IP41-УХЛ3 используется для сборки учетно-распределительных щитов с модульными устройствами: счетчиками электроэнергии, автоматическими выключателями, УЗО и другими элементами. Подходит для ввода, учета и распределения электроэнергии в сетях до 220/380 В. Корпус рассчитан на наружную установку - его можно монтировать на стене здания, столбе или в других открытых местах, где требуется защита от внешних воздействий.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Глубина: 135 мм - позволяет разместить до 4 модулей стандартной ширины 17,5 мм
• Размеры: 310×350×135 мм (Ш×В×Г)
• Степень защиты: IP41 - защищает от твердых предметов больше 1 мм и вертикально падающих капель воды
• Номинальный ток: 125 А - допустимый максимальный ток через входные провода
• Класс защиты: II - двойная изоляция, заземление корпуса не обязательно
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Наличие смотрового окна: да - позволяет считывать показания счетчика без открывания дверцы
• Способ монтажа: открытая установка - крепится болтами к поверхности
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм - до 4 таких модулей поместятся внутри. Монтажная панель уже установлена, что ускоряет сборку: устройства крепятся на DIN-рейку, которая фиксируется в корпусе. Для установки используются четыре отверстия на задней стенке. Корпус не требует специальных инструментов - достаточно обычного набора для монтажа. Обязательно соблюдайте посадочные размеры: глубина 135 мм ограничивает использование габаритных устройств, например, некоторых старых моделей УЗО с увеличенным корпусом.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-3. Класс защиты II исключает необходимость подключения защитного заземления к корпусу, однако при наружной установке рекомендуется выполнять заземление для повышения безопасности. Порошковое покрытие обеспечивает устойчивость к коррозии и механическим повреждениям. Наличие замка соответствует нормам по защите от несанкционированного вмешательства.

Преимущества

• Высокая прочность благодаря стальному корпусу и порошковому покрытию
• Смотровое окно снижает потребность в частом открытии щита - продлевает срок службы замка и уплотнителей
• Подходит для холодного климата - рабочий диапазон УХЛ3 позволяет использовать в регионах с суровыми зимами
• Открытая установка упрощает обслуживание и ремонт без демонтажа
• Фиксированный размер 4 модуля оптимизирует компактность и стоимость

Ограничения применения

• Не подходит для установки в помещениях с постоянным контактом с водой - степень защиты IP41 не гарантирует защиту от брызг под углом
• Ограниченная глубина (135 мм) не позволяет установить крупные устройства типа многополюсных автоматов с функциями дифференциальной защиты большого формата
• Не предназначен для внутреннего монтажа в стены - конструкция рассчитана только на наружную установку
• Номинальный ток 125 А не является пределом для всей системы - он указывает на допустимую нагрузку на входные кабели; необходимо выбирать автоматы с меньшим номиналом для защиты отдельных цепей

Примеры использования

• Учет электроэнергии в частном доме с одиночным вводом
• Щит на столбе для подключения энергопринимающего устройства дачного участка
• Распределительный щит на фасаде административного здания для нескольких квартир
• Временные объекты: строительные площадки, временные торговые точки

Практические советы

• Перед монтажом проверьте, чтобы все модульные устройства помещались в 4 слота - учтите, что некоторые УЗО занимают 2 модуля
• При установке на улице используйте герметичные вводы для кабелей, даже при наличии IP41 - это повысит долговечность
• Не закрывайте смотровое окно плёнкой или краской - это нарушит функциональность
• При эксплуатации в условиях высокой влажности регулярно осматривайте внутреннюю часть на наличие конденсата
• ЩУРн-СТД-1-МП/4-310х350х135-IP41-УХЛ3 от КЭАЗ - один из самых распространенных решений для наружных щитов в России; при заказе сверьтесь с артикулом 367465
