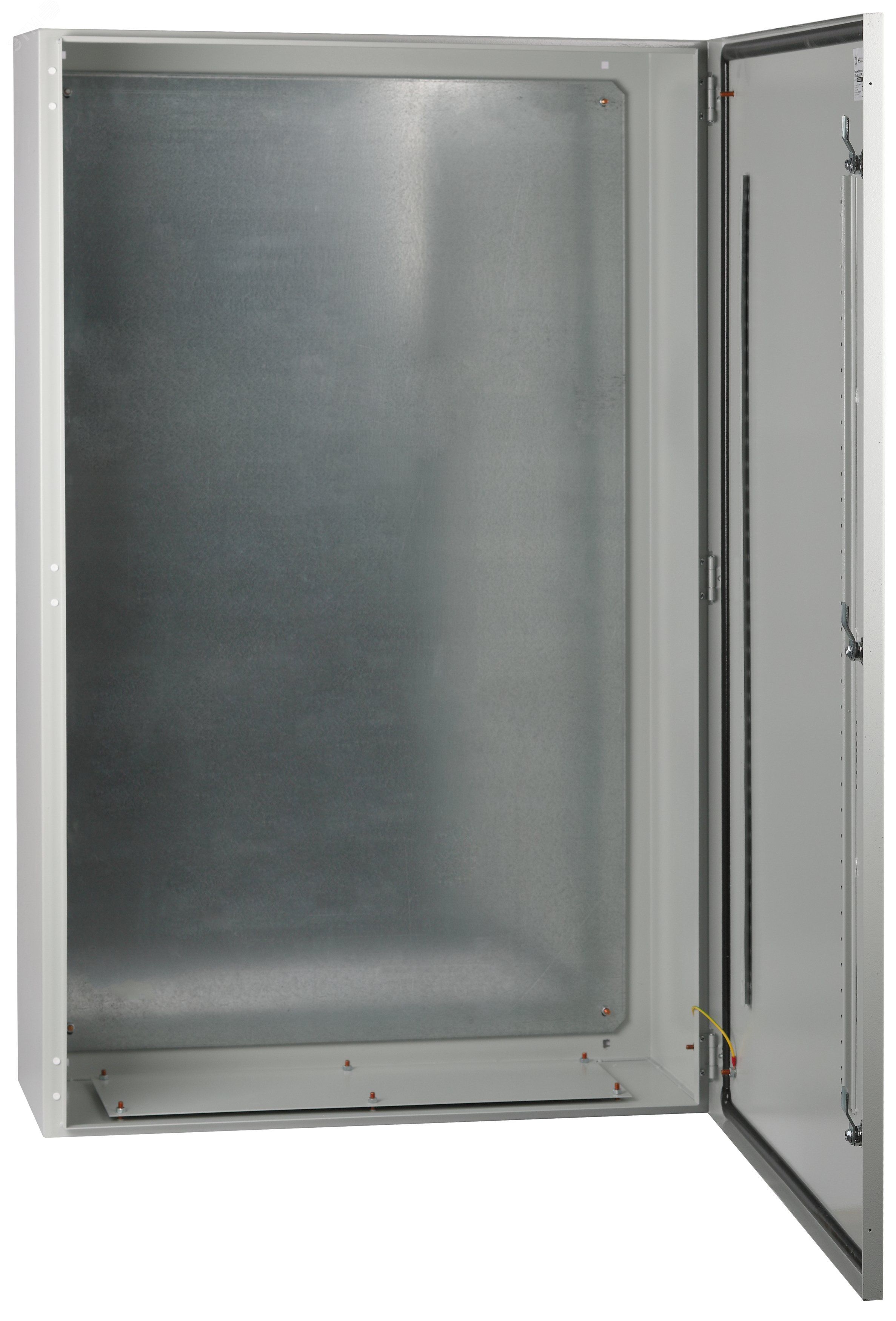

Корпус металлический ЩМП-100.65.25 ЭРА OPTIMA c.10.6.2_5 (1000х650х285) У2 IP54 - Б0061606

Корпус металлический ЩМП-100.65.25 1000х650х285 У2 IP54 серый от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной запыленности и влажности. Артикул б0061606 подходит для установки в промышленных помещениях, на объектах автоматизации и распределения энергии.

Назначение и область применения

Корпус ЩМП-100.65.25 предназначен для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств управления. Обеспечивает защиту от внешних воздействий в условиях производства, на станциях, в цехах и на открытых площадках. Подходит для систем автоматизации технологических линий, конвейеров, насосных станций и других объектов с высокими требованиями к надежности.

Технические характеристики

• Размеры: 1000×650×285 мм (высота × ширина × глубина)
• Материал: сталь с толщиной стенок 1,2 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Покрытие: эпоксидно-полиэфирное порошковое, цвет 7035 RAL (серый)
• Класс защиты: I - заземление через корпус обязательно
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Замок: есть, с возможностью пломбирования
• Дверь: одинарная, съемная, перенавешиваемая на другую сторону
• Уплотнение: двухкомпонентный резиновый уплотнитель по контуру двери
• Монтажная панель: да, из оцинкованной стали, толщина 0,8–1,5 мм, с дополнительными точками крепления
• Отверстия для фланцев: 3 шт. - для ввода/вывода кабелей
• Номинальный ток: 400 А - максимальный допустимый ток через оборудование внутри, не является пределом самого корпуса
• Способ установки: открытая - крепится болтами к полу, стене или опоре
• Высота более 1000 мм: наличие люка для подвода кабелей

Совместимость и монтаж

Корпус ЩМП-100.65.25 рассчитан на установку стандартного оборудования с креплением на DIN-рейке или прямо на монтажную панель. Для монтажа требуется доступ к четырем угловым отверстиям в основании. Крепление осуществляется анкерами или болтами к бетонному полу или стальной раме. Открытая установка исключает необходимость в нише - можно монтировать на любую ровную поверхность. Перенавешивание двери позволяет адаптировать корпус под расположение проводов и удобство обслуживания. Установка требует соблюдения заземления по классу I - клемма заземления должна быть подключена к сети заземления объекта.

Безопасность и стандарты

Корпус соответствует требованиям к защите от электромагнитных помех и механическому повреждению. Соответствие классу защиты I гарантирует безопасность при использовании в сетях TN-S и TT. Порошковое покрытие устойчиво к химическим веществам, маслам и агрессивным средам, характерным для промышленных условий. Ударопрочность IK08 соответствует нормам EN 62262. Наличие замка соответствует требованиям безопасности для доступа обслуживающего персонала.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузке и вибрации
• Двухкомпонентный уплотнитель - долговечность и сохранение степени защиты IP54 даже после многократного открывания
• Съемная и перенавешиваемая дверь - гибкость при монтаже и сервисном обслуживании
• Z-профили на двери - возможность крепить дополнительные элементы (например, терморегуляторы, индикаторы) без сверления
• Люк для кабелей - упрощает ввод силовых и сигнальных линий без демонтажа
• Порошковое покрытие - устойчиво к царапинам, коррозии и выцветанию

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах (не имеет взрывозащиты Ex)
• Глубина 285 мм ограничивает использование крупногабаритных аппаратов (например, большие частотники или трансформаторы)
• Нет внутренней глубины - все оборудование крепится на монтажную панель; свободное пространство за панелью недоступно
• IP54 не обеспечивает защиту от прямого потока воды или длительного воздействия дождя - не рекомендован для открытых улиц без навеса
• Номинальный ток 400 А относится к оборудованию внутри, а не к самому корпусу - необходимо выбирать коммутирующие устройства с учетом этого значения

Примеры использования

• Шкаф управления конвейерной линией на пищевом заводе
• Распределительный щит на насосной станции водоснабжения
• Автоматический щит для системы вентиляции в производственном цехе
• Контрольный пункт для PLC и частотных преобразователей на участке сборки
• Временная установка на строительной площадке для питания инструментов

Практические советы

• Перед монтажом проверьте соответствие посадочного места - размеры корпуса 1000×650×285 мм требуют свободного пространства минимум +50 мм с каждой стороны для вентиляции и доступа
• Используйте кабельные вводы с уплотнителями в трех имеющихся отверстиях - это сохранит степень защиты IP54
• При установке на вибрирующую поверхность используйте виброизоляционные прокладки под основание
• Для увеличения теплоотдачи не закрывайте верхнюю часть корпуса - он не имеет активного охлаждения
• При необходимости замены двери - снимите ее, переверните и установите на противоположные петли; не забудьте переустановить уплотнитель
• Артикул б0061606 совместим с другими изделиями серии ЭРА OPTIMA - легко найти аналоги по размерам и типу защиты
