Корпус металлический ЩМП-39.31.22 ЭРА OPTIMA c.3.3.2_5 (395х310х220) У2 IP54 - Б0061594

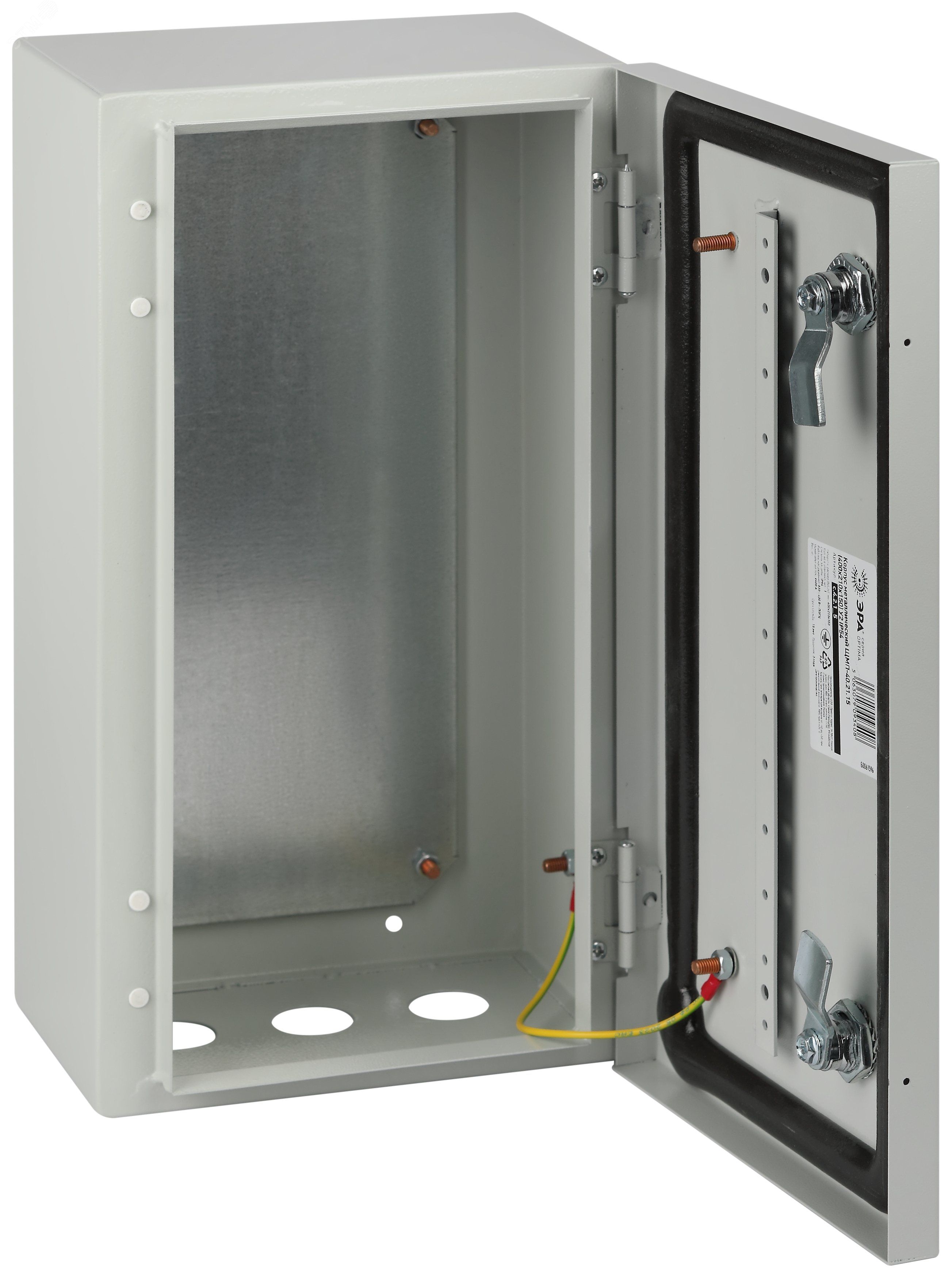

Корпус металлический ЩМП-39.31.22 395х310х220 У2 IP54 серый от бренда ЭРА - это герметичный шкаф для защиты электрооборудования в условиях повышенной запыленности и влажности. Артикул б0061594 подходит для монтажа в помещениях с контролируемой средой, где требуется надежная защита от внешних воздействий.

Назначение и область применения

ЩМП-39.31.22 используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств управления и других компонентов систем распределения электроэнергии. Применяется в промышленных цехах, на конвейерах, в насосных станциях, на объектах ЖКХ и коммунальном хозяйстве. Подходит для внутренней установки в зонах с риском попадания пыли и брызг воды.

Технические характеристики

• Размеры: 395×310×220 мм - компактный формат для ограниченного пространства
• Материал корпуса: сталь с толщиной стенок 0,8 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и от брызг воды со всех направлений
• Покрытие: порошковое эпоксидно-полиэфирное - устойчиво к механическим повреждениям и химическим воздействиям
• Цвет: 7035 RAL (серый матовый)
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Монтажная панель: да, из оцинкованной стали, толщиной до 1,5 мм - позволяет крепить оборудование на DIN-рейках и болтовыми соединениями
• Количество кабельных вводов: 3 - для подключения входящих/выходящих кабелей
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Класс защиты: I - требует подключения к заземлению
• Номинальный ток: 400 А - указывает на допустимую нагрузку через вводные устройства, но не является пределом для самого корпуса
• Тип двери: одинарная, съемная и перенавешиваемая - удобство обслуживания
• Тип крышки: закрытого типа - полная герметизация при закрытой двери
• Герметизация двери: двухкомпонентный уплотнитель - обеспечивает долговечную защиту от пыли и влаги

Совместимость и монтаж

ЩМП-39.31.22 рассчитан на открытую установку - крепится к стене или полу с помощью кронштейнов или анкеров. Для монтажа используйте отверстия в задней стенке (не указаны в спецификации - проверьте физически перед установкой). Кабельные вводы расположены по сторонам корпуса; рекомендуется использовать соответствующие вводные муфты с уплотнением. Монтажная панель уже установлена внутри - можно сразу крепить оборудование. Дверь легко демонтировать и переустановить на другую сторону - полезно при ограниченном доступе.

Безопасность и стандарты

Корпус соответствует требованиям к классу защиты I - обязательное заземление корпуса через контактную площадку. Соответствует уровню ударопрочности IK08 по GOST IEC 62262. Защита IP54 соответствует международному стандарту IEC 60529. Напряжение питания не регламентируется конструкцией - зависит от установленного оборудования. Не предназначен для взрывоопасных зон.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузке
• Z-профиль на двери - позволяет дополнительно крепить элементы управления без сверления
• Высокая стойкость покрытия - не выцветает, не трескается, не ржавеет при нормальных условиях
• Съемная дверь - упрощает сборку и сервисное обслуживание
• Интегрированная монтажная панель - экономит время на установку оборудования

Ограничения применения

• Не предназначен для наружной установки - IP54 недостаточно для постоянного воздействия дождя, снега или прямых солнечных лучей
• Внутренняя глубина 0 мм - возможно указание ошибки; реальная глубина составляет 220 мм, что соответствует размеру корпуса
• Нет встроенных вентиляционных каналов - при большой тепловой нагрузке оборудования возможен перегрев
• Количество кабельных вводов - всего три; при необходимости больше - потребуется доработка (просверливание)
• Не подходит для установки в местах с частыми гидроударами, паром или агрессивными химикатами

Примеры использования

• Шкаф управления насосной станцией в подвале здания
• Распределительный щит на участке конвейера в пищевой промышленности
• Автоматический щит управления освещением в производственном цехе
• Контрольный пункт для PLC и реле в системе автоматизации склада

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене и размеров корпуса - 395 мм по ширине требуют точного размета
• Используйте кабельные вводы с резиновыми уплотнителями, совпадающими по диаметру с вашими проводами - это сохранит степень защиты IP54
• При установке оборудования на монтажную панель следите за равномерным распределением веса - максимальная нагрузка не указана, но толщина стали 0,8–1,5 мм ограничивает массу
• Для длительной работы при температуре выше +40C рекомендуется принудительная вентиляция - корпус не имеет естественного теплоотвода
• Артикул б0061594 - это конкретная модель; аналоги от других производителей могут отличаться по размерам и типу уплотнителя - не заменяйте без проверки совместимости
