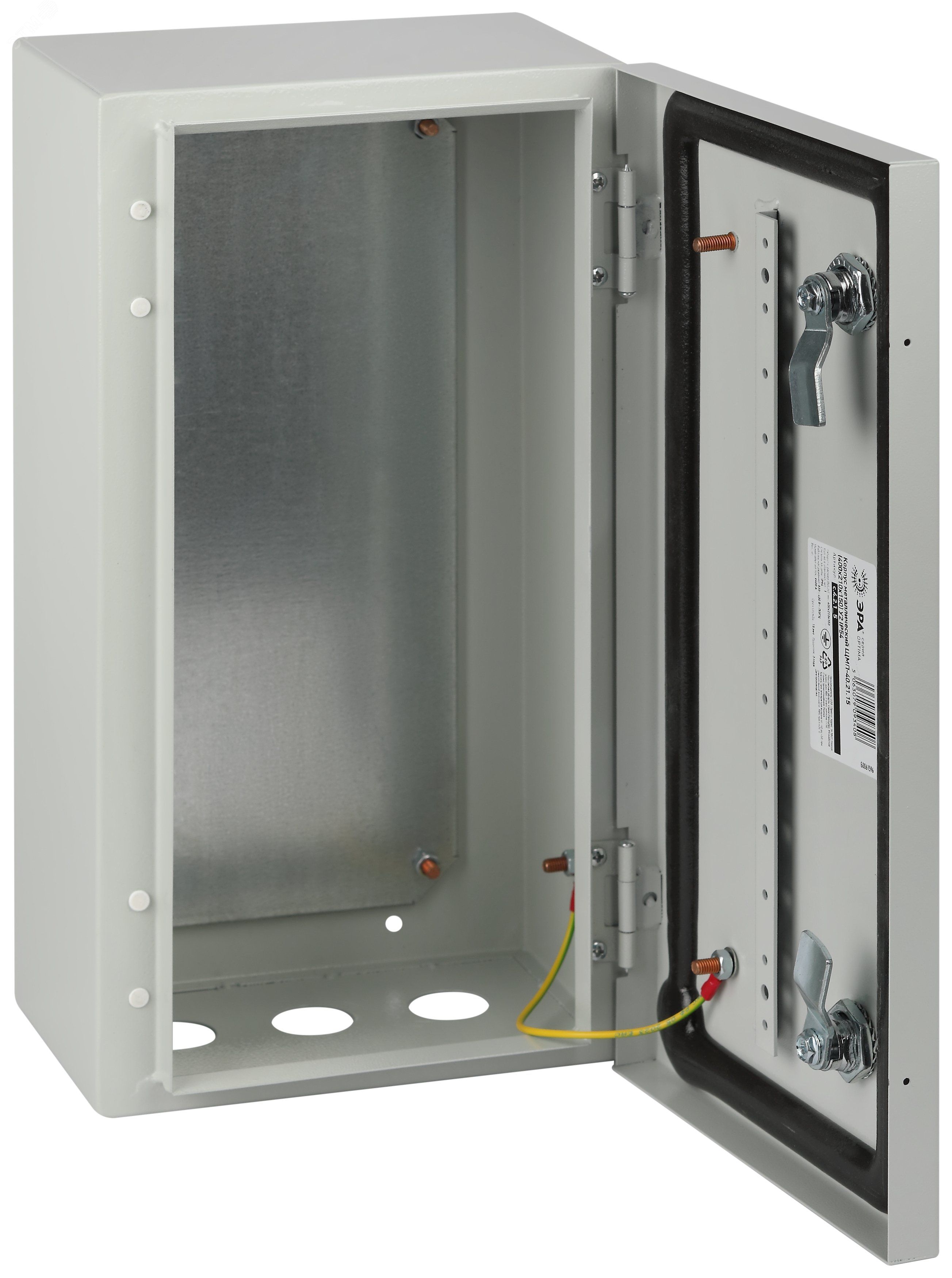

Корпус металлический ЩМП-40.21.15 ЭРА OPTIMA c.4.2.1_5 (400х210х150) У2 IP54 - Б0061596

Корпус металлический ЩМП-40.21.15 (400х210х150) У2 IP54 от бренда ЭРА - это компактный, прочный шкаф с монтажной панелью для защиты электрооборудования в условиях повышенной запыленности и влаги. Артикул б0061596 подходит для монтажа в цехах, на объектах АСУ ТП и распределительных пунктах.

Назначение и область применения

Корпус металлический ЩМП-40.21.15 (400х210х150) У2 IP54 предназначен для установки внутри помещений в местах с умеренным уровнем влажности и пыли. Он защищает коммутационные устройства, автоматы, контакторы, реле и другие элементы низковольтной аппаратуры от внешних воздействий. Подходит для систем распределения электроэнергии, автоматизации производственных линий, управления насосными станциями и других задач, где требуется надежная фиксация оборудования.

Технические характеристики

• Размеры: 400×210×150 мм - компактный формат для ограниченного пространства;
• Материал корпуса: сталь с толщиной стенок 0,8 мм - обеспечивает механическую прочность;
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех направлений;
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к коррозии, легко моется, сохраняет цвет 7035 RAL;
• Класс защиты: I - заземление корпуса обязательно;
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м);
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей, требуют установки соответствующих вводов;
• Наличие замка: да - позволяет заблокировать доступ к внутренним элементам;
• Наличие монтажной панели: да - изготовлена из оцинкованной стали, толщина 0,8–1,5 мм, с возможностью крепления DIN-рейки и оборудования;
• Тип двери: одинарная, съемная и перенавешиваемая - можно менять сторону открывания;
• Герметизация: двухкомпонентный уплотнитель - обеспечивает плотное закрывание двери;
• Способ монтажа: открытая установка - крепится болтами к стене или опоре;
• Сохранение работоспособности: работает при температуре от -25C до +40C (по классу У2).

Совместимость и монтаж

Корпус металлический ЩМП-40.21.15 (400х210х150) У2 IP54 совместим с любым оборудованием, устанавливаемым на DIN-рейку или крепящимся через отверстия на монтажной панели. Для подключения кабелей необходимо самостоятельно установить кабельные вводы подходящего диаметра - в корпусе предусмотрены три подготовленных отверстия. Крепление осуществляется четырьмя болтами M6 через угловые кронштейны. Обязательно подключите заземляющий проводник к специальному выводу на корпусе - это требование класса защиты I. Дверь можно демонтировать и переустановить на противоположную сторону - удобно при ограниченном пространстве для открывания.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) для низковольтных распределительных устройств. Соответствие степени защиты IP54 и ударопрочности IK08 подтверждено испытаниями. Применение в помещениях с классом опасности по взрыву и пожару - не допускается. Напряжение питания не регламентируется - корпус служит только для защиты, не является коммутирующим устройством.

Преимущества

• Жесткая сварная конструкция - не деформируется при нагрузках и вибрациях;
• Порошковое покрытие - долговечнее краски, не царапается, не выгорает;
• Z-профиль на двери - позволяет дополнительно крепить оборудование без сверления;
• Съемная дверь - упрощает обслуживание и сборку;
• Высокая степень защиты IP54 - подходит для условий производства, где есть пыль и случайные брызги воды;
• Оцинкованная монтажная панель - предотвращает коррозию изнутри.

Ограничения применения

• Не предназначен для наружной установки - даже IP54 не гарантирует защиту от длительного дождя или прямого солнца;
• Внутренняя глубина 0 мм - значит, все оборудование должно располагаться в пределах толщины корпуса; не подходит для громоздких блоков;
• Нет встроенных вентиляционных каналов - при большой тепловой нагрузке потребуется принудительное охлаждение;
• Количество кабельных вводов - всего 3; при большем числе кабелей придется использовать дополнительные вводы или делать отверстия;
• Не рассчитан на работу при температурах ниже -25C - материал становится хрупким.

Примеры использования

• Шкаф управления насосной станцией в цехе;
• Распределительный пункт на конвейере с частотным преобразователем;
• Щит автоматики для системы вентиляции в производственном помещении;
• Локальный щит управления датчиками и реле на участке с высокой запыленностью.

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны точно совпадать с диаметрами используемых вводов (например, M20x1,5 или ½” NPT);
• Используйте термостойкие клеммы и изоляцию - внутри корпуса может нагреваться оборудование;
• При установке на вертикальную поверхность соблюдайте угол наклона не более 15° - чтобы не нарушалась герметичность уплотнителя;
• Не затягивайте болты слишком сильно - тонкая сталь (0,8 мм) может деформироваться;
• Для увеличения срока службы рекомендуется периодически протирать корпус от пыли и масла - порошковое покрытие лучше сохраняется при чистоте.
