Корпус металлический ЩМП-40.60.25 ЭРА OPTIMA c.4.6.2_5 (400х600х250) У2 IP54 - Б0061611

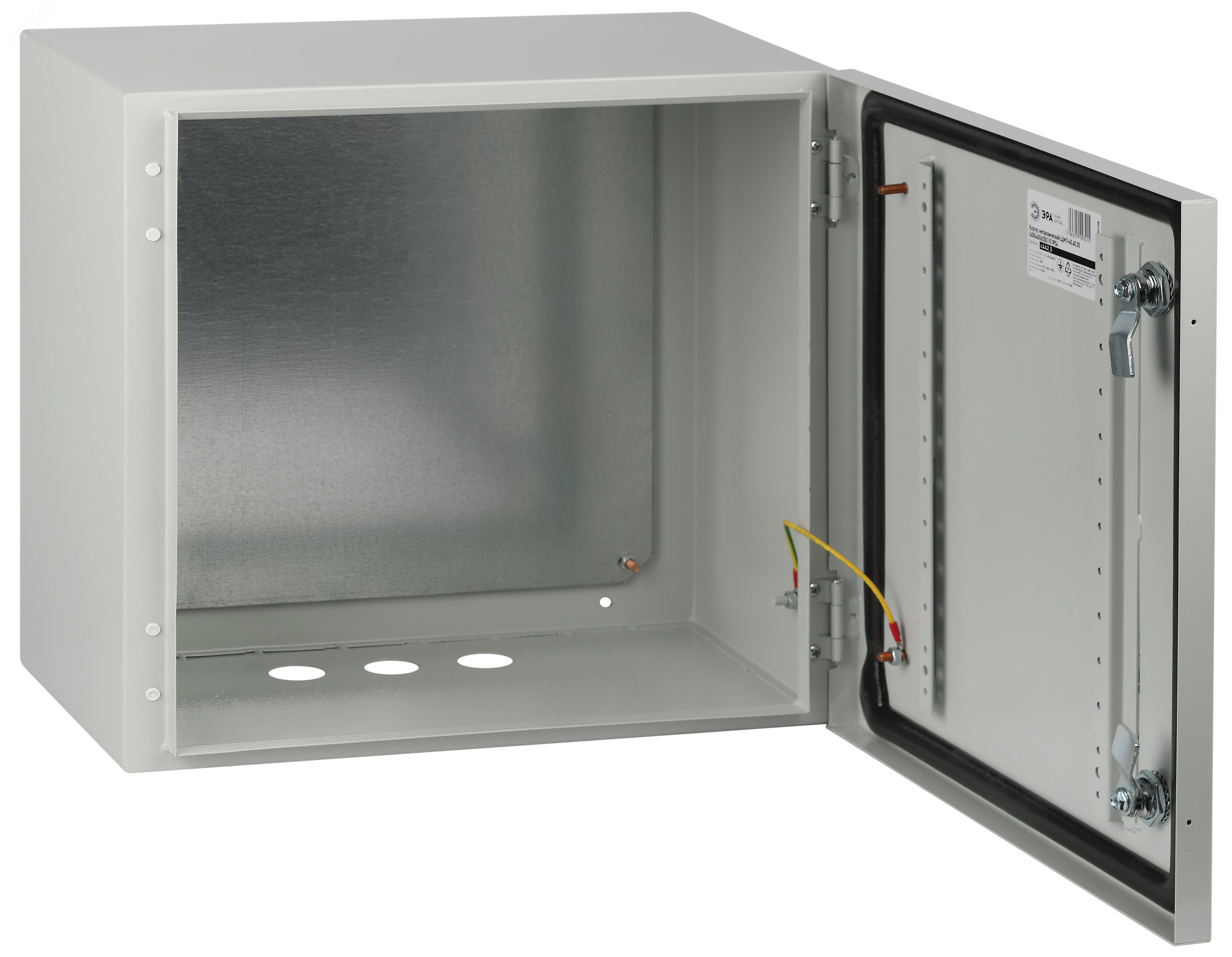

Корпус металлический ЩМП-40.60.25 400х600х250 У2 IP54 серый от бренда ЭРА - это прочный шкаф открытой установки с монтажной панелью, предназначенный для защиты электрооборудования в условиях повышенной запыленности и влаги. Артикул б0061611 соответствует требованиям класса I и используется в системах распределения энергии и автоматизации.

Назначение и область применения

Корпус ЩМП-40.60.25 служит для размещения и защиты низковольтного оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств управления. Подходит для установки в цехах, на объектах ЖКХ, на производстве, в насосных станциях и других местах с возможным воздействием пыли, влаги и механических нагрузок. Благодаря степени защиты IP54, ЩМП-40.60.25 можно использовать вне помещений при условии защиты от прямого попадания дождя.

Технические характеристики

• Размеры: 400×600×250 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Толщина стенок: 0,8 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Класс защиты: I - заземление через корпус обязательно
• Количество кабельных вводов: 3 - готовые отверстия для фиксации кабельных вводов (входы не комплектуются)
• Наличие замка: да - одноточечный механизм для предотвращения несанкционированного доступа
• Тип двери: одинарная, съемная и перенавешиваемая (можно менять направление открывания)
• Монтажная панель: да, из оцинкованной стали, толщиной 0,8–1,5 мм, с усиленными точками крепления
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к коррозии, химическим веществам и механическому износу
• Уплотнение двери: двухкомпонентный резиновый уплотнитель - обеспечивает герметичность без деформаций

Совместимость и монтаж

ЩМП-40.60.25 совместим с любым оборудованием, рассчитанным на DIN-рейку или крепление на монтажную панель. Для монтажа требуется минимум два крепежных элемента на заднюю стенку. Кабельные вводы не входят в комплект - необходимо выбрать и установить самостоятельно (например, M20 или M25). Дверь легко демонтировать и переустановить в другую сторону - удобно при ограниченном пространстве вокруг шкафа. Наличие Z-профиля на дверях позволяет дополнительно крепить оборудование, например, терморегуляторы или индикаторы.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для низковольтных распределительных устройств. Класс защиты I требует обязательного подключения к контуру заземления. Ударопрочность IK08 подтверждает соответствие нормам для промышленных условий. Порошковое покрытие не содержит свинца и фталатов, безопасно при эксплуатации в помещениях с людьми.

Преимущества

• Жесткая сварная конструкция - не деформируется при нагрузках
• Высокая стойкость к коррозии благодаря двойному слою защиты (цинк + порошковое покрытие)
• Съемная дверь с перенавешиванием - гибкость при монтаже в tight-пространствах
• Усиленная монтажная панель - возможность крепления тяжелых аппаратов без прогиба
• Надежный уплотнитель - долговечность даже при температурных перепадах

Ограничения применения

• Не предназначен для постоянного нахождения под дождем - IP54 не гарантирует защиту от прямого потока воды
• Внутренняя глубина 0 мм - значит, шкаф не имеет внутреннего объема для кабельных каналов; все провода должны заводиться через вводы и располагаться внутри
• Отсутствие модульных отсеков - нельзя использовать как распределительный щит с DIN-рейками для большого числа автоматов без доп. креплений
• Не рекомендован для взрывоопасных зон - не имеет взрывозащиты Ex
• Не подходит для установки в условиях постоянного воздействия кислот, щелочей или растворителей - порошковое покрытие устойчиво, но не ко всем химикатам

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на конвейере в пищевом производстве
• Корпус для контроллеров и частотников в цехе с высокой запыленностью
• Аварийный выключатель в парковке или на автостоянке
• Локальный пункт управления освещением во дворе

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они нестандартные, используйте вводы с подходящим диаметром (обычно 16–25 мм)
• Используйте антивибрационные прокладки между монтажной панелью и оборудованием, особенно при установке частотных преобразователей
• При установке на улице - предусмотрите капельник над шкафом, чтобы исключить скапливание воды на крышке
• Проверяйте заземление после сборки - контакт между корпусом и заземляющим проводом должен быть надежным
• Для увеличения плотности монтажа - используйте удлинители DIN-реек, так как панель не имеет встроенных рейок
• ЩМП-40.60.25 - один из самых популярных размеров в линейке ЭРА; при необходимости замены - другие модели серии сохранят совместимость по креплениям
