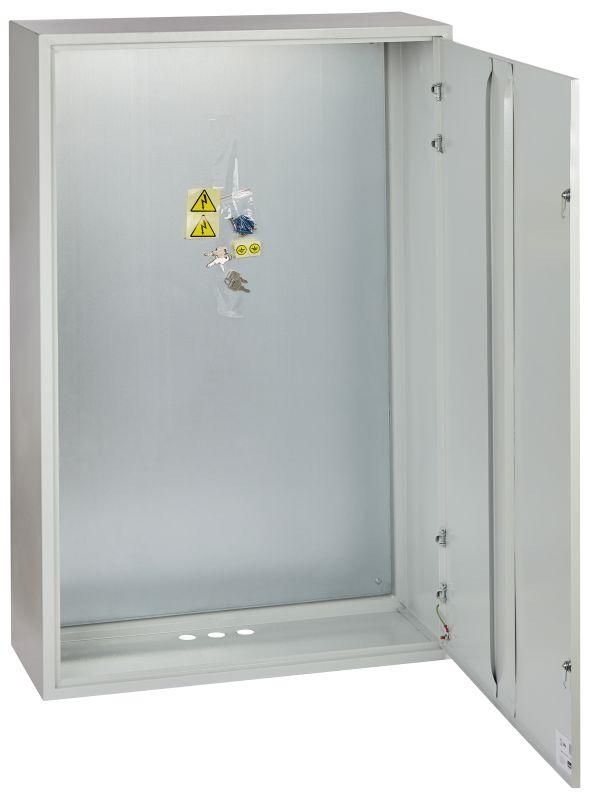

Корпус металлический ЩМП-6-0 УХЛ3 IP31 1200х750х300 SHMP-6-0_31 ЭРА Б0049112

Корпус металлический ЩМП-6-0 УХЛ3 IP31 1200х750х300 от бренда ЭРА — это надёжный монтажный щит для защиты электрооборудования в условиях повышенной влажности и запылённости. Подходит для сборки щитов управления, автоматизации и пожарной сигнализации. Артикул б0049112 соответствует сериям ЭРА и ЭРА SIMPLE.

Назначение и область применения

ЩМП-6-0 УХЛ3 IP31 используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств защиты, коммуникационных модулей. Корпус защищает оборудование от механических повреждений, пыли и капель воды, что делает его подходящим для установки внутри помещений с нормальной влажностью — например, в технических помещениях зданий, на производственных участках, в котельных, на объектах ЖКХ и сельского хозяйства. Также применяется в системах пожарной автоматики и управляемых сетях.

Технические характеристики

• Размеры: 1200×750×300 мм (высота × глубина × ширина)
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Тип установки: открытая (на стену)
• Наличие монтажной панели: да, оцинкованная, с перфорацией для крепления DIN-рейки и оборудования
• Тип крышки: закрытого типа, плотно прилегает к раме
• Комплектация: замок с двумя ключами
• Условия эксплуатации: УХЛ3 — для умеренного климата, с возможностью работы при температуре от −25°C до +40°C

Совместимость и монтаж

ЩМП-6-0 УХЛ3 IP31 совместим со всеми типами DIN-реек и стандартным оборудованием до 35 мм шириной. Монтаж осуществляется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке корпуса. Для фиксации используются болты M6. Оцинкованная монтажная панель позволяет легко крепить устройства без дополнительных платформ. Крышка открывается на петлях, доступ к оборудованию — с передней стороны. Установка требует свободного пространства вокруг корпуса для проводки и обслуживания — минимум 100 мм с каждой стороны.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для низковольтного оборудования. Порошковое покрытие исключает риск поражения током при случайном прикосновении к корпусу. Наличие замка с ключами обеспечивает контроль доступа. Гарантия от сквозной коррозии — 15 лет, гарантийный срок эксплуатации — 3 года. Сертификаты соответствия не указаны, однако материал и покрытие соответствуют российским стандартам качества.

Преимущества

• Жёсткая сварная конструкция — минимальная деформация при нагрузке
• Оцинкованная монтажная панель — долговечность и устойчивость к коррозии
• Высокая степень герметичности крышки — предотвращает попадание пыли и влаги
• Изготовление из российской стали — стабильное качество и доступная цена
• Универсальный формат — подходит для любых схем распределения энергии

Ограничения применения

ЩМП-6-0 УХЛ3 IP31 не предназначен для установки на улице или в местах с постоянным воздействием струй воды, сильной влажности или химически активных паров. Степень защиты IP31 недостаточна для влажных цехов, где требуется IP54 или выше. Не рекомендуется использовать в помещениях с температурой ниже −25°C или выше +40°C. Отсутствие встроенных вентиляторов или терморегуляторов требует самостоятельного решения вопросов теплоотвода при большой плотности оборудования.

Примеры использования

• Щит управления насосными станциями в системах водоснабжения
• Распределительный щит освещения в административном здании
• Корпус для аппаратуры пожарной сигнализации в офисном комплексе
• Шкаф автоматизации конвейера на пищевом производстве
• Распределительный пункт для тепловой системы в многоквартирном доме

Практические советы

• Перед монтажом проверьте соответствие габаритов проёма на стене — учтите толщину корпуса (300 мм) и необходимый зазор для проводов
• Не используйте саморезы меньшего диаметра, чем M6 — они не выдержат вес щита с оборудованием
• Для увеличения степени защиты до IP54 можно дополнительно установить уплотнитель (не входит в базовую комплектацию)
• При использовании в холодных помещениях следите за конденсатом — даже при IP31 влага может скапливаться внутри при перепадах температур
• Артикул б0049112 — один из самых популярных в серии ЭРА; при заказе нескольких экземпляров убедитесь, что все имеют одинаковое исполнение УХЛ3
