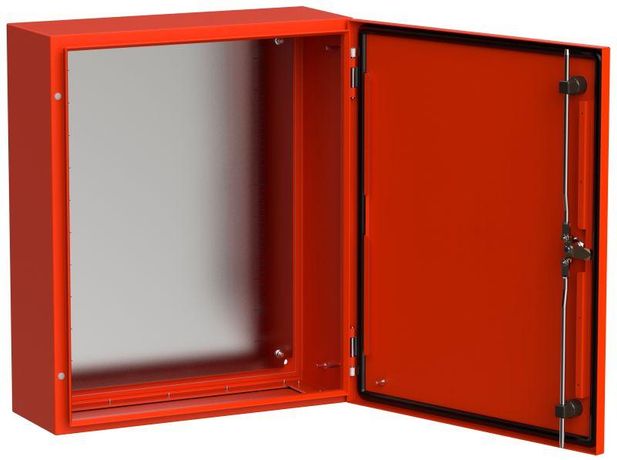

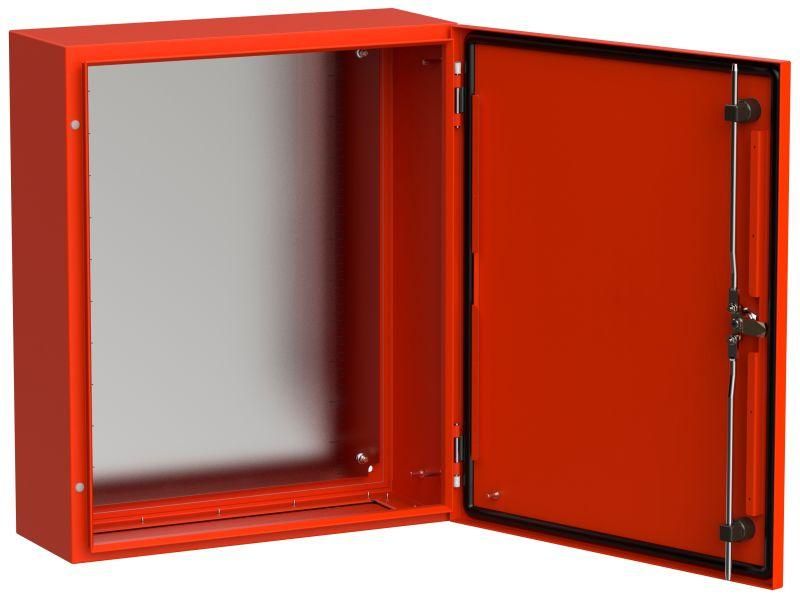

Корпус металлический ЩМП-60.50.20 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-060-050-020-66 IEK

Корпус металлический ЩМП-60.50.20 УХЛ1 IP66 RAL3020 от IEK (ИЭК) - это прочный щит с монтажной панелью для наружной установки, рассчитанный на работу в сложных условиях. Артикул ti5-13-n-060-050-020-66 относится к серии TITAN и предназначен для сборки шкафов управления насосами, систем пожарной автоматики и другого оборудования с номинальным током до 630 А.

Назначение и область применения

Корпус ЩМП-60.50.20 УХЛ1 IP66 RAL3020 используется для защиты внутреннего электрооборудования от внешних воздействий. Подходит для монтажа в помещениях и на улице - например, для шкафов управления пожарными насосами, систем оповещения, автоматики зданий и промышленных объектов. Благодаря уличному исполнению и высокой степени защиты, его можно применять в условиях повышенной влажности, запылённости и перепадов температур.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - позволяет легко фиксировать оборудование внутри корпуса
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - поддерживает нагрузки крупных потребителей, таких как насосы и двигатели
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и устойчивость к деформациям
• Цвет: RAL 3020 (красный) - стандартизированный цвет для визуального выделения оборудования
• Способ монтажа: открытая установка - крепление на стену или опорную поверхность
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Тип дверцы: одинарная - удобна для обслуживания и проверки
• Тип крышки: закрытого типа - исключает попадание влаги и мусора сверху
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩМП-60.50.20 УХЛ1 IP66 RAL3020 совместим со всеми типами устройств, которые помещаются в габариты 600×500×200 мм. Монтажная панель уже встроена - её можно использовать для крепления автоматических выключателей, контакторов, реле и других компонентов. Для установки требуется минимум инструментов: дрель, уровень и крепёж (не входят в комплект). Корпус крепится болтами через отверстия в боковых стенках - рекомендуется использовать антивибрационные прокладки при монтаже на вибрирующих поверхностях.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств. Высокая степень защиты IP66 обеспечивает безопасность при работе в сырых и пыльных средах. Красный цвет RAL 3020 соответствует нормам маркировки пожарного оборудования. Наличие замка соответствует правилам безопасности для доступа к электроустановкам.

Преимущества

• Роботизированное производство серии TITAN гарантирует точность геометрии и равномерность покрытия
• Стальной корпус с антикоррозийным покрытием устойчив к ржавчине даже при постоянном воздействии влаги
• Уличное исполнение UHL1 позволяет работать при температурах от −50C до +40C
• Готовая монтажная панель снижает время сборки шкафа на 30–40%
• Запираемая дверца повышает безопасность и соответствие нормам ЭБ

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Не следует использовать в местах с постоянным прямым воздействием кислот, щелочей или растворителей - материал не химически стойкий
• Толщина стали 1 мм достаточна для большинства задач, но не рекомендована для установки в районах с частыми ударами или механическими нагрузками (например, на автостоянках)
• Корпус не имеет встроенного охлаждения - при длительной работе в жарком климате необходимо предусмотреть принудительную вентиляцию

Примеры использования

• Шкаф управления пожарным насосом на территории завода
• Распределительный щит системы пожарной сигнализации на этаже офисного здания
• Корпус для автоматики освещения во дворе многоквартирного дома
• Аппаратный пункт управления конвейером на логистическом терминале

Практические советы

• Перед монтажом проверьте посадочные размеры: внутренние габариты 600×500×200 мм - убедитесь, что ваше оборудование поместится с запасом на провода и теплоотвод
• При установке на улице используйте водоотводящие канавки вокруг основания, чтобы избежать застоя воды
• Для продления срока службы применяйте противокоррозийные спреи на кромки и места крепления
• Не открывайте дверцу при включенном оборудовании - даже при IP66 возможен риск поражения током при наличии внутренней неисправности
• Артикул ti5-13-n-060-050-020-66 - единственный вариант этого размера в серии TITAN; аналоги других брендов имеют другие крепления и толщину стенок
