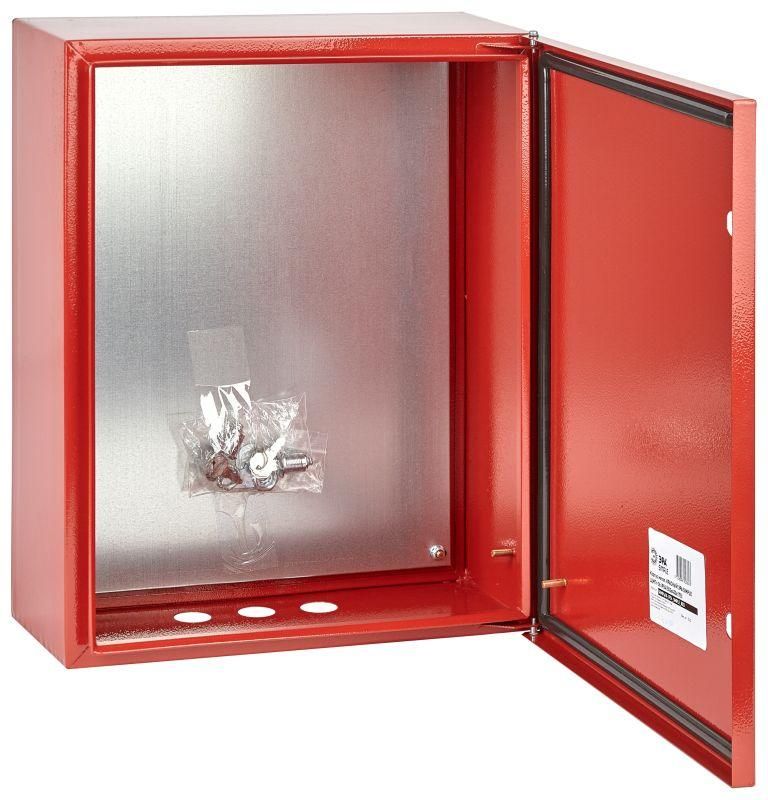

Корпус металлический SIMPLE ЩМПг-06 (500х400х175) IP54 У2 красный RAL 3000 | Б0047704 ЭРА

Корпус металлический ЩМПг-06 IP54 (500х400х175) красный от бренда ЭРА - это защищённый щит для установки электрооборудования в условиях повышенной запылённости и влажности. Артикул б0047704 подходит для монтажа в системах автоматизации, пожарной безопасности и распределения электроэнергии на промышленных объектах, в зданиях и на объектах сельского хозяйства.

Назначение и область применения

Корпус металлический ЩМПг-06 IP54 (500х400х175) красный используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств защиты, модулей автоматики и пожарной сигнализации. Подходит для установки внутри помещений и в закрытых наружных зонах - например, в коридорах, технических шахтах, на этажных щитовых, в котельных и на производственных участках. Защита IP54 позволяет использовать его там, где есть риск попадания пыли и брызг воды.

Технические характеристики

• Габариты: 500×400×175 мм (Ш×В×Г)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве, чтобы повредить оборудование) и от брызг воды со всех направлений
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 3000 (красный)
• Монтажная панель: оцинкованная, с перфорацией для крепления DIN-рейки и оборудования
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает герметичность при IP54
• Запорное устройство: замок с двумя ключами
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 1 год

Совместимость и монтаж

Корпус металлический ЩМПг-06 IP54 (500х400х175) красный совместим со всеми типами DIN-реек и стандартными элементами коммутационной аппаратуры. Монтажная панель уже установленна и готова к фиксации оборудования. Корпус крепится к стене через отверстия в боковых стенках - рекомендуется использовать анкерные болты или дюбели для тяжёлой нагрузки. Учитывайте габариты: глубина 175 мм требует свободного пространства для открывания двери и доступа к задней части оборудования. Наличие оцинкованной панели исключает необходимость дополнительного крепления кронштейнов.

Безопасность и стандарты

Корпус соответствует требованиям к защите от внешних воздействий согласно классификации IP54. Конструкция обеспечивает высокую степень электробезопасности: металлический корпус заземляется через контактную площадку, предусмотренную в конструкции. Производитель использует материалы, соответствующие российским стандартам (ГОСТ 1050-88). Порошковое покрытие устойчиво к механическому воздействию и химическим агрессивным средам, характерным для промышленных условий.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при монтаже и длительной эксплуатации
• Оцинкованная монтажная панель - долговечность, устойчивость к коррозии, возможность быстрого крепления оборудования
• Высококачественное порошковое покрытие - сохраняет цвет и целостность даже при частой влажной уборке
• Универсальный дизайн - подходит для любых схем распределения электроэнергии и автоматизации
• Долгий срок службы - гарантия против сквозной коррозии 15 лет

Ограничения применения

Корпус металлический ЩМПг-06 IP54 (500х400х175) красный не предназначен для установки в местах постоянного прямого контакта с водой, в помещениях с агрессивными химическими парами или во взрывоопасных зонах. Не следует применять в условиях температур ниже -25C или выше +50C - материал и уплотнители рассчитаны на умеренные климатические условия. Также не подходит для открытого монтажа на улице без дополнительной защиты от солнца и осадков - IP54 не обеспечивает полную герметичность.

Примеры использования

• Распределительный щит на этаже многоквартирного дома для групповой автоматики освещения и розеток
• Щит управления насосной станцией в системе водоснабжения
• Панель пожарной сигнализации в офисном здании
• Щит автоматизации конвейера на пищевом производстве
• Контрольный щит системы вентиляции в теплице или животноводческом комплексе

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и глубины корпуса - 175 мм может быть недостаточно для крупных модулей
• Используйте термостойкие клеммы и провода, особенно если планируете установку рядом с нагревательными элементами
• Не забудьте выполнить заземление корпуса через специальную точку - это обязательное требование безопасности
• При необходимости замены уплотнителя - используйте оригинальный полиуретановый уплотнитель от ЭРА, чтобы не потерять степень защиты IP54
• Артикул б0047704 - часть серии ЭРА SIMPLE; другие модели этой серии имеют аналогичную сборку, что упрощает замену и обслуживание
