Корпус металлический ЩМПг-3-0 SIMPLE 650х500х220мм stmS.3-0-54 IP54 У2 ЭРА Б0057150

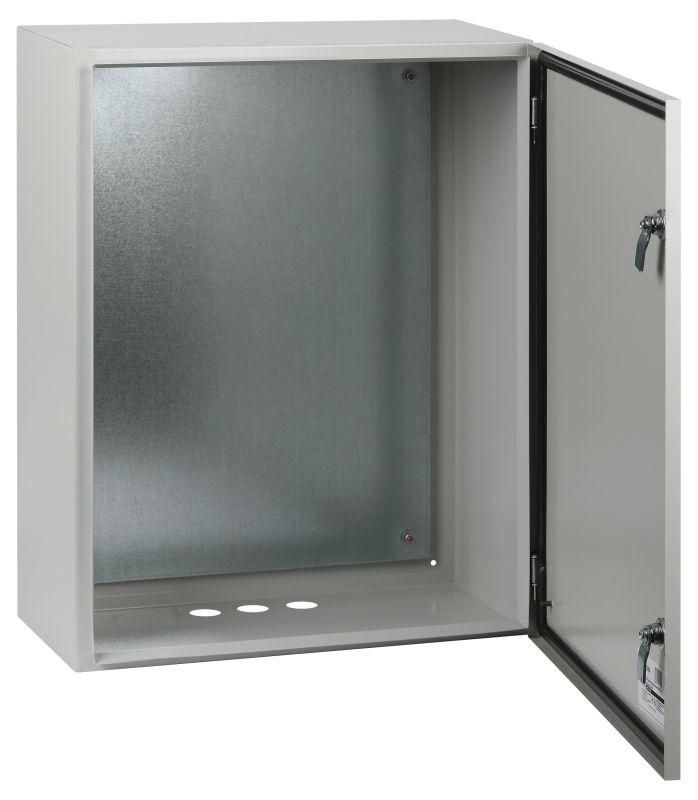

Корпус металлический ЩМПг-3-0 с монтажной панелью 650х500х220мм IP54 У2 серый от бренда ЭРА - это готовый металлический шкаф для монтажа электрооборудования в условиях повышенной запылённости и влажности. Артикул б0057150 подходит для установки в зданиях и на открытых площадках, где требуется защита от внешних факторов.

Назначение и область применения

ЩМПг-3-0 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтных систем. Подходит для сборки щитов управления, автоматизации технологических процессов, систем пожарной сигнализации и распределения электроэнергии.

Области применения: промышленные цеха, объекты гражданского строительства, сельскохозяйственные сооружения, спортивные комплексы, уличные точки освещения и насосные станции. Благодаря уличному исполнению, корпус можно устанавливать вне помещений - например, на фасадах зданий или в огражденных зонах.

Технические характеристики

• Размеры корпуса: 650×500×220 мм (Ш×В×Г)
• Материал: сталь с порошковым покрытием (RAL 7035, серый)
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Номинальный ток: 100 А - допустимая нагрузка на входную группу, не более
• Класс защиты: I - требует подключения к заземляющему проводнику
• Количество кабельных вводов: 3 - подготовленные отверстия для прохода кабелей, без уплотнителей в комплекте
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа - плотно прилегает к корпусу
• Монтажная панель: да, оцинкованная, с перфорацией под DIN-рейки
• Замок: есть, с двумя ключами
• Способ монтажа: открытая установка - крепится болтами к стене или опоре
• Исполнение: У2 - для умеренного климата, температурный диапазон от −25C до +40C

Совместимость и монтаж

ЩМПг-3-0 совместим с любыми стандартными DIN-рейками и оборудованием, рассчитанным на монтаж в шкафах размером до 650×500 мм. Монтажная панель позволяет легко фиксировать устройства с помощью крепёжных планок.

Для установки используйте четыре отверстия в задней стенке корпуса. Крепление выполняется на несущую поверхность (бетон, металл, деревянную обрешётку). Обязательно выполните заземление через контактную пластину внутри корпуса - класс защиты I требует этого.

Кабели заводятся через три предусмотренных ввода. Уплотнители в комплект не входят - рекомендуется использовать кабельные вводы с уплотнением (например, M20x1,5) для сохранения степени защиты IP54.

Безопасность и стандарты

ЩМПг-3-0 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 по защите от поражения электрическим током. Наличие заземления и класса защиты I гарантирует безопасность при работе с токоведущими частями. Порошковое покрытие исключает риск возникновения гальванической коррозии между деталями.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при механическом воздействии
• Высокая долговечность: гарантия от сквозной коррозии - 15 лет
• Оцинкованная монтажная панель - устойчивость к влаге и окислению
• Порошковое покрытие - устойчиво к UV-излучению, химическим веществам и механическим повреждениям
• Двухкомпонентный полиуретановый уплотнитель - обеспечивает надёжную герметичность при IP54
• Простота сборки: все элементы уже установлены, не требуют доработки перед монтажом

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Номинальный ток 100 А - не следует подключать оборудование с суммарным потреблением выше этого значения
• Температурный режим ограничен: ниже −25C возможна потеря эластичности уплотнителя
• Кабельные вводы не имеют уплотнителей - необходимо докупать их отдельно

Примеры использования

• Щит управления насосной станцией на участке сельхозпроизводства
• Распределительный щит на фасаде многоквартирного дома для системы видеонаблюдения
• Автоматический щит пожарной безопасности в подвале торгового центра
• Контроллер освещения на территории спортивного комплекса
• Щит питания конвейера на пищевом производстве

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабельные вводы соответствуют диаметрам ваших кабелей - при необходимости просверлите дополнительные отверстия, соблюдая целостность корпуса
• Для усиления защиты в местах с высокой влажностью используйте термосушку или вентиляционные решётки с фильтром
• При использовании в холодном климате убедитесь, что уплотнитель не треснул - он должен оставаться эластичным
• Не забудьте подключить заземляющий провод к специальному контакту внутри корпуса - это обязательное условие для класса защиты I
• Артикул б0057150 - один из самых популярных в серии ЭРА SIMPLE; если нужен больший или меньший размер - выбирайте другие модели этой же серии
