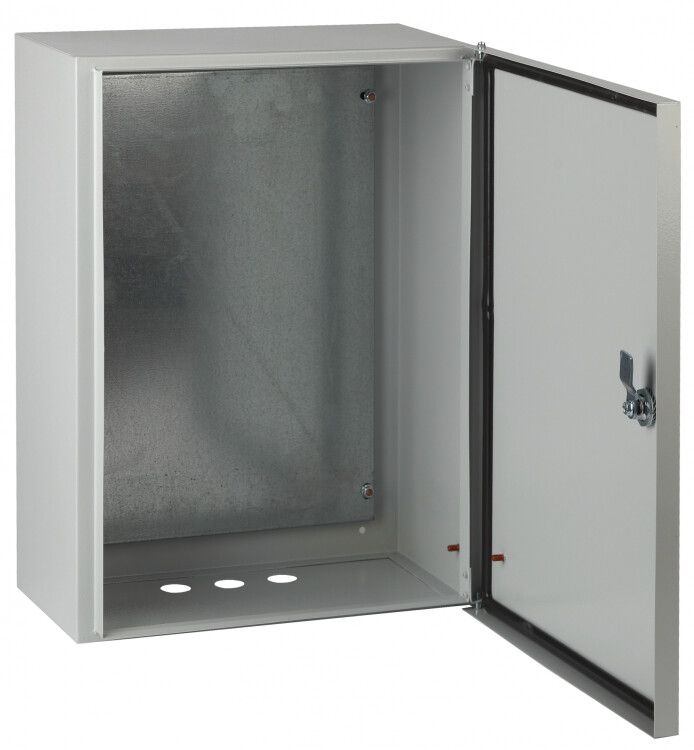

Корпус металлический ЩМП-3-0 76 650х500х220 IP54 У2 NO-114-14 ЭРА Б0031367

Корпус металлический ЩМП-3-0 76 У2 IP54 (650х500х220) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Подходит для установки в зданиях, на открытых площадках и промышленных объектах. Артикул б0031367 соответствует сериям ЭРА и ЭРА SIMPLE.

Назначение и область применения

ЩМП-3-0 76 У2 IP54 (650х500х220) используется для размещения коммутационных аппаратов, автоматов, контакторов, реле и других элементов распределительных устройств. Предназначен для систем электроснабжения, автоматизации технологического оборудования, пожарной сигнализации и слаботочных сетей. Применяется в жилых домах, промышленных цехах, сельскохозяйственных объектах, спортивных комплексах и на объектах инфраструктуры.

Технические характеристики

• Размеры: 650×500×220 мм (высота × ширина × глубина); глубина корпуса - 250 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Наличие монтажной панели: да, оцинкованная, для крепления DIN-рейки и оборудования
• Количество кабельных вводов: 3 шт. (для подключения входящих/исходящих кабелей)
• Номинальный ток: 100 А - максимальный допустимый ток через корпус, не относится к номиналу автоматов внутри
• Модульная ширина: 12 модулей - позволяет установить до 12 стандартных модулей шириной 17,5 мм
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа - плотно прилегает к раме
• Замок: есть, с двумя ключами
• Способ монтажа: открытая установка - крепление на стену или опорную поверхность
• Класс защиты: I - требует подключения к заземляющему проводнику
• Уличное исполнение: да - рассчитан на работу вне помещений при температуре от -40C до +40C

Совместимость и монтаж

ЩМП-3-0 76 У2 IP54 (650х500х220) совместим с любыми стандартными DIN-рейками и оборудованием, соответствующим модульной ширине 12 модулей. Монтажная панель уже установленна - достаточно зафиксировать её на стене с помощью анкеров или болтов. Кабельные вводы имеют резьбу M20 - подходят для стандартных кабельных вводов с уплотнением. Перед монтажом проверьте соответствие посадочного места: габариты корпуса 650×500 мм требуют свободного пространства минимум 700×550 мм. Не рекомендуется монтировать в местах с постоянным струйным воздействием воды или под прямыми солнечными лучами более 8 часов в день.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) для низковольтных распределительных устройств. Класс защиты I обязывает использовать заземляющий проводник - он должен быть подключен к специальной клемме внутри корпуса. Порошковое покрытие обеспечивает антикоррозийную стойкость, гарантия от сквозной коррозии - 15 лет. Уровень ударопрочности IK08 соответствует нормам для промышленного оборудования.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузке и вибрации
• Оцинкованная монтажная панель - долговечность и устойчивость к окислению
• Двухкомпонентный полиуретановый уплотнитель - обеспечивает надёжную герметичность при IP54
• Порошковое покрытие - устойчиво к механическим повреждениям, химикатам и УФ-лучам
• Высокая степень защиты - подходит для условий с пылью, влагой, наледью
• Комплектация: два ключа - исключает потерю доступа при потере одного

Ограничения применения

• Не предназначена для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не подходит для установки в помещениях с постоянным затоплением или прямым потоком воды
• Номинальный ток 100 А - это предел для самого корпуса; внутренние автоматы должны выбираться согласно нагрузке, но не превышать этот показатель
• Не рекомендовано использование в агрессивных химических средах (например, кислотные пары, солевые туманы у моря без дополнительной защиты)
• При температурах ниже -40C возможна потеря эластичности уплотнителей - требуется предварительный прогрев перед открытием

Примеры использования

• Распределительный щит на фасаде многоквартирного дома для ввода электропитания
• Щит управления насосной станцией на сельхозобъекте
• Корпус для пожарной автоматики в подвале торгового центра
• Распределительный пункт на производственной линии с высокой запылённостью
• Аварийный освещение и системы связи на спортивной арене

Практические советы

• Перед монтажом проверьте, что все кабельные вводы будут использованы - лишние можно закрыть заглушками (в комплект не входят, приобретаются отдельно)
• При установке на улице используйте дополнительный козырёк над дверцей - продлит срок службы уплотнителя
• При сборке внутри щита соблюдайте порядок: сначала крепите DIN-рейку, потом оборудование, затем подключайте кабели
• Не забудьте подключить заземляющий проводник к клемме внутри корпуса - это обязательное требование класса защиты I
• При необходимости увеличения числа кабельных вводов - используйте дополнительные вводы с резьбой M20, совместимые с конструкцией
• ЩМП-3-0 76 У2 IP54 (650х500х220) от ЭРА - один из немногих корпусов в своём классе с гарантией 15 лет против коррозии; регулярно осматривайте швы и уплотнители
