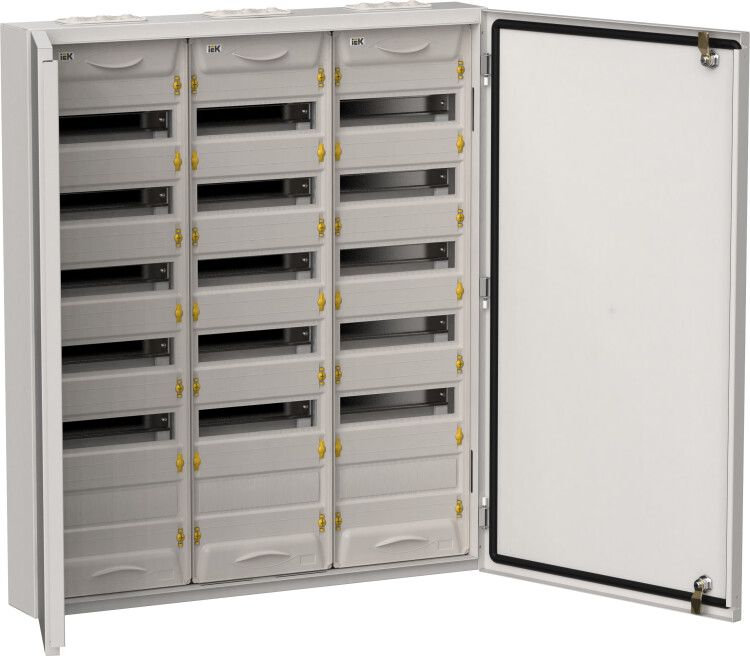

Корпус ЩРн-216 (3х72) TITAN 5 960х830х140 IP54 метал. сер. IEK TI5-50-N-3X072-54-7035

Корпус металлический ЩРн-216 (3х72) 960х830х140 IP54 серый (две двери) от бренда IEK предназначен для установки внутри помещений в качестве распределительного щита с модульной аппаратурой. Артикул ti5-50-n-3x072-54-7035 относится к серии TITAN и обеспечивает надежную защиту оборудования от пыли и влаги при поверхностном монтаже.

Назначение и область применения

ЩРн-216 используется для сборки распределительных электрощитов в системах электроснабжения до 400 В. Подходит для ввода, распределения энергии и защиты цепей от перегрузок и коротких замыканий. Применяется в жилых зданиях, офисах, промышленных объектах, на производстве - там, где требуется компактное и защищённое решение для автоматических выключателей, УЗО, контакторов и других модульных устройств.

Технические характеристики

• Габариты: 960×830×140 мм - высокий и широкий корпус, рассчитанный на большое количество модулей
• Модульная ширина: 216 модулей (эквивалент 3 рядов по 72 модуля каждый)
• Количество рядов: 6 - позволяет размещать устройства в два уровня, оптимизируя пространство
• Материал корпуса: сталь - прочная, устойчивая к механическим воздействиям конструкция
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Цвет: серый (RAL 7035) - универсальный цвет, соответствует промышленным стандартам
• Наличие DIN-рейки: да - установлены три DIN-рейки по 72 модуля каждая, совместимы с типовой модульной аппаратурой
• Тип крышки: закрытого типа - обеспечивает изолированное и безопасное расположение внутренних элементов
• Способ монтажа: поверхностный - крепление к стене без необходимости углубления в кладку

Совместимость и монтаж

Корпус ЩРн-216 имеет две двери, что удобно для обслуживания с двух сторон. Монтаж выполняется на ровную вертикальную поверхность с помощью крепёжных отверстий в задней стенке. Для установки необходимо учесть посадочные размеры: глубина корпуса 140 мм требует свободного пространства перед ним минимум 150–200 мм для открывания дверей. DIN-рейки уже установлены - достаточно зафиксировать модульные устройства. Кабельный ввод осуществляется через предварительно подготовленные отверстия в нижней и боковых частях корпуса.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP54 гарантирует работу в условиях повышенной запылённости и возможного попадания брызг воды - например, в цехах, подвалах, на улице под навесом. Корпус не предназначен для постоянного воздействия прямого потока воды или погружения.

Преимущества

• Высокая вместимость: 216 модулей позволяют собрать сложную систему управления и защиты без необходимости использовать несколько щитов
• Удобство обслуживания: две двери обеспечивают доступ ко всем устройствам с любой стороны
• Прочность: стальной корпус выдерживает нагрузки и внешние воздействия в течение длительного времени
• Готовая комплектация: DIN-рейки, крепления и отверстия для кабеля уже предусмотрены - снижаются время и трудозатраты на сборку

Ограничения применения

• Не предназначена для наружной установки под открытым небом - IP54 недостаточно для дождя, снега или прямого попадания воды
• Не рекомендуется для взрывоопасных сред - отсутствует взрывозащита (Ex-класс)
• Подходит только для поверхностного монтажа; не может быть встроен в стену
• При температурах ниже -25C и выше +50C возможны изменения характеристик материалов - проверьте условия эксплуатации согласно документации IEK

Примеры использования

• Главный распределительный щит в многоквартирном доме - для ввода и распределения фаз по этажам
• Щит управления на производственной линии - для коммутации двигателей, термореле, счётчиков
• Аварийный щит освещения в торговом центре - с УЗО, автоматами и резервными группами
• Распределительный пункт в складском комплексе - для питания конвейеров, вентиляции, светильников

Практические советы

• Перед монтажом убедитесь, что стена выдержит вес щита - с полной нагрузкой он может достигать более 30 кг
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP54 после прокладки проводов
• При планировании компоновки учтите, что каждый модуль занимает 17,5 мм - 216 модулей = ~3,78 метра по ширине, поэтому распределите нагрузку равномерно между двумя дверями
• Для удобства обслуживания разделяйте функциональные группы (например, освещение, силовые цепи, автоматика) по разным секциям
• Проверьте соответствие габаритов дверей и внутреннего пространства - некоторые крупные автоматы могут не поместиться при плотной укладке
