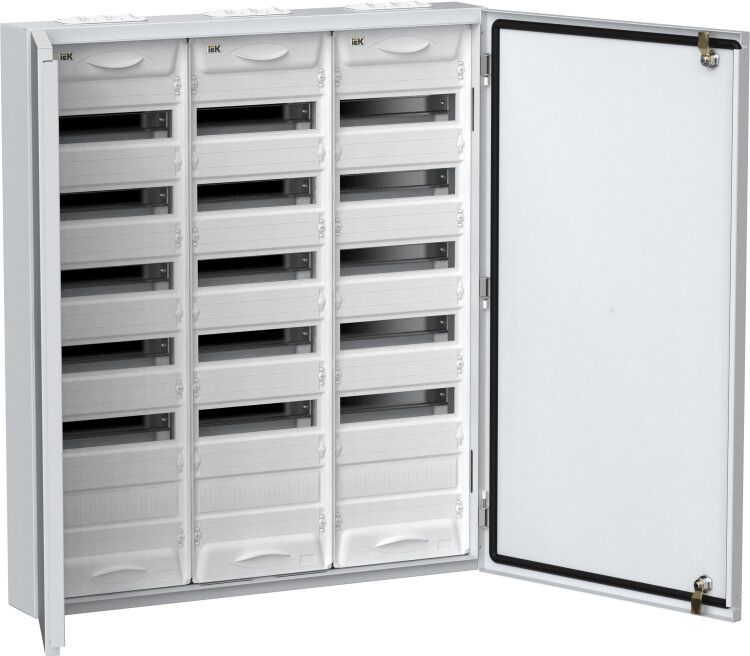

Корпус ЩРн-216 (3х72) TITAN 5 960х830х140 IP54 метал. бел. IEK TI5-50-N-3X072-54

Корпус металлический ЩРн-216 (3х72) 960х830х140 мм IP54 белый (две двери) от бренда IEK предназначен для установки внутри помещений и обеспечивает надежную защиту компонентов распределительного щита. Этот щит, выполненный из стали и соответствующий серии TITAN 5, подходит для монтажа автоматических выключателей, УЗО и другой модульной аппаратуры в системах напряжением до 400 В.

Назначение и область применения

Корпус ЩРн-216 используется для сборки распределительных электрощитов, где требуется ввод и распределение электроэнергии в зданиях. Он защищает внутренние элементы от внешних воздействий и применяется в жилых, коммерческих и промышленных объектах - например, на этажных щитах, в кабинетах управления, на участках с высокой запыленностью.

Технические характеристики

• Габариты: 960×830×140 мм - позволяет вместить до 18 рядов модульных устройств
• Модульная ширина: 216 модулей (эквивалент 18 рядов по 12 модулей каждый)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP54 - устойчив к пыли и брызгам воды с любого направления
• Количество дверей: две - обеспечивают удобный доступ к обоим сторонам щита
• DIN-рейка: установлены три рейки (по одной на каждую секцию), совместимы со стандартными модулями
• Способ монтажа: навесной - крепится к стене с помощью кронштейнов
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРн-216 совместим с любыми модульными устройствами стандарта EN 60947, включая автоматы, УЗО, реле, счетчики и контакторы шириной 17,5 мм на модуль. Для монтажа используются предварительно подготовленные отверстия в задней стенке и крепежные точки на боковых гранях. Каждая дверь открывается на 180°, что упрощает обслуживание. Перед установкой проверьте, чтобы стена была ровной и способной выдерживать вес щита - около 25–30 кг при полной нагрузке.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной влажности и пыли, но не предназначен для открытых площадок или постоянного воздействия дождя. Все кромки обработаны, исключая риск травм при работе.

Преимущества

• Двухдверная конструкция позволяет работать с двумя группами оборудования одновременно - например, входной и распределительной частью
• Высокая модульная емкость (216 модулей) снижает необходимость в нескольких щитах
• Порошковое покрытие устойчиво к царапинам и химическим веществам, сохраняет цвет при нормальных условиях
• Жесткая стальная конструкция минимизирует деформацию при механическом воздействии

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не выдерживает прямого дождя, снега или температур ниже -25C
• Не рекомендован для взрывоопасных сред (не имеет взрывозащиты Ex)
• Не подходит для установки в помещениях с агрессивными газами (например, хлор, серная кислота)
• При монтаже необходимо предусмотреть свободное пространство перед дверями - не менее 60 см для комфортного обслуживания

Примеры использования

• Этажный распределительный щит в многоквартирном доме - для питания квартир и освещения лестниц
• Управление насосными станциями в системах водоснабжения
• Распределительный пункт на производстве - для питания конвейеров, станков и светильников
• Аварийные системы освещения и сигнализации в офисных зданиях

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под DIN-рейки совпадают с вашими устройствами - типоразмеры должны быть одинаковыми
• При планировании комплектации учтите, что 18 рядов = 216 модулей; лучше оставить 10–15% резерва для будущих расширений
• Подключение проводов выполняйте через кабельные вводы, расположенные в нижней части корпуса - они уже есть, но требуют демонтажа заглушек
• Для долгой работы используйте термостойкие клеммы и фиксируйте провода с усилием, указанным производителем аппарата - перетяжка повредит контакт
• Щит ЩРн-216 от IEK можно использовать в составе комплексных решений серии TITAN - все компоненты совместимы по форме и креплению
