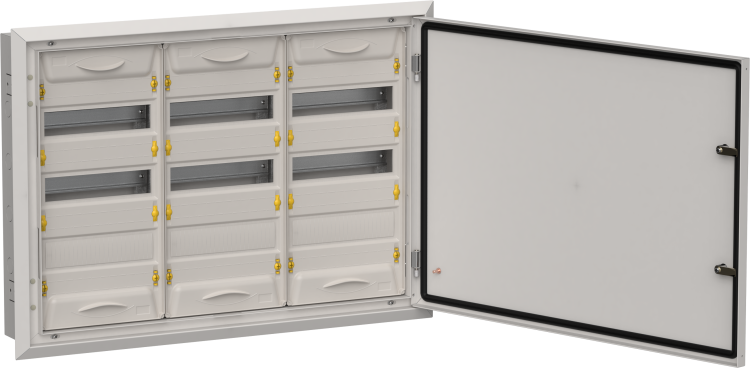

Корпус ЩРв-108 (3х36) TITAN 5 630х885х130 IP31 сер. метал. IEK TI5-50-V-3X036-31-7035

Корпус металлический ЩРв-108 (3х36) 630х885х130мм IP31 серый от бренда IEK (ИЭК) - это надёжный щит для скрытой установки, предназначенный для компоновки модульного оборудования в системах распределения электроэнергии до 400 В. Артикул ti5-50-v-3x036-31-7035 соответствует серии TITAN и рассчитан на длительную эксплуатацию.

Назначение и область применения

Корпус металлический ЩРв-108 используется для сборки распределительных щитов в помещениях с умеренной влажностью. Он предназначен для ввода и распределения электроэнергии в сетях 230/400 В, а также для защиты цепей от перегрузок и коротких замыканий с помощью автоматических выключателей, УЗО и других модульных устройств. Подходит для жилых домов, офисов, производственных помещений и объектов коммунальной инфраструктуры.

Технические характеристики

• Габариты: 630×885×130 мм (Ш×В×Г)
• Модульная ширина: 108 модулей (стандарт 17,5 мм на модуль)
• Количество рядов: 3
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Наличие DIN-рейки: да, три стандартные рейки для крепления модульной аппаратуры
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: скрытая установка в стене
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩРв-108 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Для монтажа требуется подготовить нишу в стене с габаритами не менее 650×900×150 мм - с запасом на изоляцию и фиксацию. Крышка крепится на петли и открывается на 180° для удобного обслуживания. Все внутренние элементы (DIN-рейки, клеммы заземления) уже установлены. Монтаж выполняют после завершения отделочных работ - корпус не предназначен для открытой установки.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP31 обеспечивает безопасность от попадания инструментов и крупных частиц, а также от конденсата. Корпус не проводит ток, что снижает риск поражения при случайном контакте с токоведущими частями внутри. Наличие клеммы заземления позволяет выполнить надёжное зануление всей системы.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная трёхрядная компоновка - позволяет разместить до 108 модулей без перегрузки
• Порошковое покрытие устойчиво к коррозии и царапинам
• Закрытый тип крышки предотвращает доступ посторонних лиц и защищает от внешнего воздействия
• Срок службы 15 лет - гарантия долговечности даже при постоянной нагрузке

Ограничения применения

• Не подходит для установки во влажных, сырых или наружных условиях - IP31 не защищает от брызг и осадков
• Нельзя использовать в средах с высокой концентрацией химически активных паров или агрессивной пыли
• Скрытая установка требует предварительной подготовки стены; невозможно переустановить без демонтажа
• Не имеет встроенной вентиляции - при большой тепловой нагрузке возможен перегрев, особенно при полной загрузке модулями

Примеры использования

• Главный распределительный щит в квартире или многоквартирном доме
• Щит управления на этаже офисного здания
• Распределительный щит на участке производства с групповым питанием станков
• Аварийный щит освещения в подвале или техническом помещении

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 130 мм, а с учётом изоляционного слоя и крепёжа нужен минимум 150 мм свободного пространства
• При планировании компоновки учитывайте, что каждый модуль занимает 17,5 мм - 108 модулей = 1890 мм по ширине, но корпус всего 630 мм, значит, модули располагаются в 3 ряда по 36 штук
• Для лучшей теплоотдачи оставляйте воздушный зазор между задней стенкой корпуса и поверхностью стены
• Подключите заземляющий проводник к клемме внутри корпуса - это обязательное требование безопасности
• Не используйте этот корпус вместо щита с более высокой степенью защиты (например, IP54) - он не предназначен для влажных зон, таких как ванные комнаты или кухни
