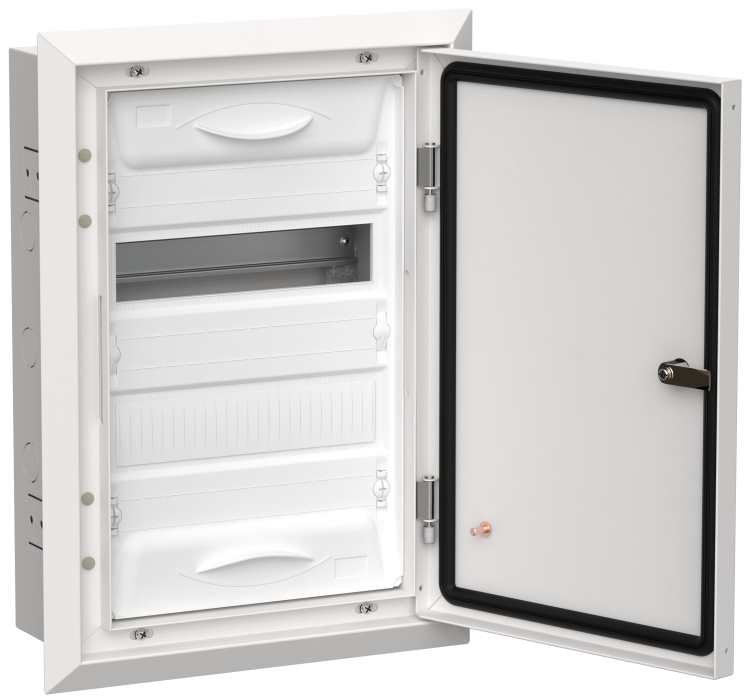

Корпус ЩРв-24 (1х24) TITAN 5 505х365х130 IP31 бел. метал. IEK TI5-50-V-024-31

Корпус металлический ЩРв-24 (1х24) 505х365х130мм IP31 белый от IEK (ИЭК) - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-024-31 соответствует серии TITAN 5 и предназначен для скрытой установки в помещениях с умеренной влажностью.

Назначение и область применения

Корпус ЩРв-24 используется для монтажа распределительных электрощитов в системах электроснабжения до 400 В. Он обеспечивает компактную и защищённую установку автоматических выключателей, УЗО, реле и другой модульной аппаратуры. Подходит для жилых домов, офисов, административных зданий и промышленных объектов с контролируемой средой.

Технические характеристики

• Габариты: 505×365×130 мм - позволяет разместить 24 модуля DIN на двух рядах
• Количество модулей DIN: 24 - рассчитан на стандартные устройства шириной 17,5 мм
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим воздействиям
• Цвет: белый - сочетается с интерьером помещений, легко моется
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• DIN-рейка: встроена - совместима со всеми типами модульной аппаратуры
• Тип крышки: закрытого типа - герметична, предотвращает доступ к токоведущим частям при закрытом положении
• Способ монтажа: скрытая установка - монтируется в стену, фиксируется на анкерах
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-24 совместим с любыми устройствами, установленными на DIN-рейке стандарта EN 60715. Для монтажа требуется подготовить нишу в стене глубиной не менее 130 мм. Крышка крепится на шарнирах - открывается на 90° для удобного обслуживания. Все клеммы и провода выводятся через предварительно просверленные отверстия в боковых или нижних стенках. Не рекомендуется использовать для наружной установки из-за низкой степени защиты IP31.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Материал корпуса не поддерживает горение, а закрытая крышка исключает случайный контакт с токоведущими элементами. Применение в соответствии с правилами ПУЭ обязательно.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Чётко очерченная внутренняя планировка - два ряда позволяют организовать логичное расположение аппаратуры
• Фиксированная DIN-рейка снижает риск смещения оборудования при вибрациях
• Белый цвет маскирует следы пыли и легче поддаётся уборке
• Срок службы 15 лет - экономически выгодное решение для долгосрочных проектов

Ограничения применения

• Не подходит для влажных, сырых или outdoor-объектов - степень защиты IP31 не защищает от брызг и пыли в значительном количестве
• Нельзя использовать в местах с высокой температурой выше +40 C
• Не предназначена для установки в зонах с химическими испарениями или агрессивными средами
• Скрытый монтаж требует предварительной подготовки стены - нельзя переустановить после отделки

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Подъездные щиты многоквартирных домов
• Распределительные щиты на этажах офисных зданий
• Локальные щиты управления освещением и бытовыми приборами

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 130 мм, учтите толщину отделки
• Используйте только сертифицированные модули с DIN-креплением - нестандартные устройства могут не поместиться
• При прокладке кабелей используйте кабельные вводы с уплотнителями - даже при IP31 важно минимизировать попадание пыли
• Для удобства обслуживания располагайте часто используемые автоматы (например, УЗО) в первом ряду
• Артикул ti5-50-v-024-31 - единственный вариант этого корпуса в серии TITAN 5; аналоги других брендов имеют другие габариты и крепления
