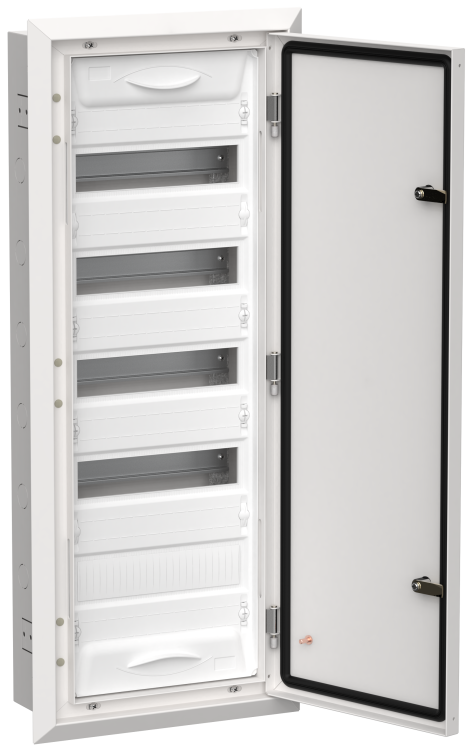

Корпус ЩРв-60 (1х60) TITAN 5 880х365х130 IP31 метал. бел. IEK TI5-50-V-060-31

Корпус металлический ЩРв-60 (1х60) 880х365х130 мм IP31 белый (одна дверь) от бренда IEK предназначен для установки внутри помещений и используется как основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-060-31 соответствует серии TITAN 5 и обеспечивает надежную защиту оборудования при внутреннем монтаже.

Назначение и область применения

Корпус ЩРв-60 применяется для сборки распределительных щитов в помещениях с нормальной влажностью и отсутствием агрессивных сред. Он служит для ввода и распределения электроэнергии на напряжение до 400 В переменного тока, а также для защиты цепей от перегрузок и коротких замыканий с помощью автоматических выключателей, УЗО и других модульных устройств.

Подходит для использования в жилых домах, офисах, административных зданиях, производственных помещениях с контролируемыми условиями. Не предназначен для улицы, сырых помещений или мест с высокой запыленностью.

Технические характеристики

• Габариты: 880×365×130 мм - позволяет разместить до 60 модулей DIN шириной 17,5 мм каждый
• Материал корпуса: сталь с порошковым покрытием белого цвета - прочная, устойчивая к механическим воздействиям
• Степень защиты: IP31 - защищает от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Количество рядов: 5 - равномерное распределение нагрузки по высоте
• DIN-рейка: предусмотрена - совместима со всеми стандартными модульными устройствами
• Тип крышки: закрытого типа - одна дверца с замком, исключающая случайный доступ
• Способ монтажа: внутренний / скрытый - устанавливается в нишу стены
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-60 рассчитан на установку в стеновые ниши глубиной не менее 130 мм. Для монтажа требуется предварительно подготовленное отверстие с учетом габаритов корпуса и зазора для проводов. Крепление осуществляется через отверстия в задней стенке - рекомендуется использовать анкерные болты или дюбели для плотной фиксации.

DIN-рейка уже установленная - можно сразу монтировать автоматы, УЗО, счетчики и другие устройства. Все провода выводятся через кабельные вводы, расположенные внизу и сверху корпуса - они не входят в комплект, но подходят стандартные 16–32 мм.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 61439-1 для распределительных щитов низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с токоведущими частями и защиту от попадания крупных частиц пыли и вертикальных капель воды.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобство сборки - готовая DIN-рейка и четко очерченные места для кабельных вводов
• Белый цвет - гармонирует с интерьером, легко моется
• Один дверной механизм - минимум точек отказа, надежный замок
• Срок службы 15 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не допускается использование во влажных помещениях (банях, подвалах без вентиляции), на улице или в производственных зонах с повышенной запыленностью
• IP31 не обеспечивает защиту от брызг под углом или струй воды - нельзя применять там, где возможны мойки или технологические процессы с жидкостями
• Внутренняя установка требует заранее подготовленной ниши - невозможно монтировать на поверхность стены
• Не предназначен для установки мощных преобразователей частоты или оборудования с высоким тепловыделением без дополнительного охлаждения

Примеры использования

• Главный распределительный щит в квартире или многоэтажном доме
• Щит освещения и розеток в офисном помещении
• Распределительный щит на этаже многоквартирного дома
• Автоматизация систем управления в административных зданиях

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не меньше 130 мм, чтобы корпус полностью поместился без деформации отделки
• Используйте кабельные вводы с герметичными резиновыми кольцами - даже при IP31 это повысит долговечность изоляции
• Не перегружайте рейку более чем 60 модулями - сохраните свободное место для будущего расширения системы
• При подключении силовых кабелей используйте клеммы с достаточным моментом затяжки - недостаточно затянутые контакты вызывают нагрев
• Артикул ti5-50-v-060-31 - единственный вариант этой модели в серии TITAN 5; аналоги от других брендов имеют отличные размеры и крепления
