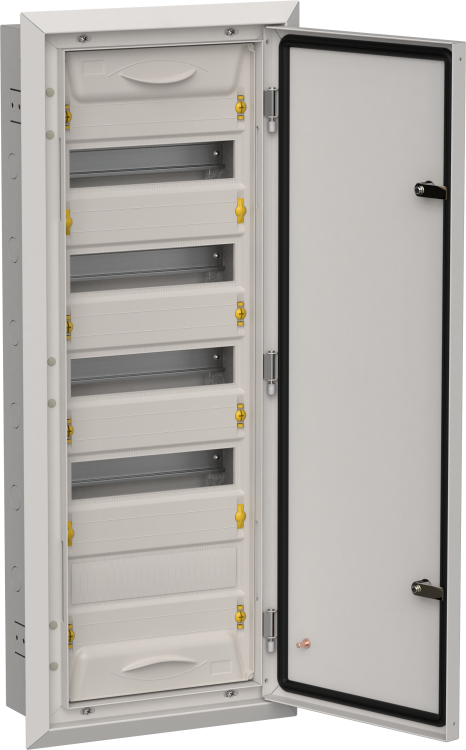

Корпус металлический ЩРв-60 (1х60) 880х365х130 IP31 сер. TITAN 5 IEK TI5-50-V-060-31-7035

Корпус металлический ЩРв-60 (1х60) 880х365х130мм IP31 серый от IEK (ИЭК) - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-060-31-7035 предназначен для скрытой установки в стенах и подходит для бытовых и промышленных систем на 230/400 В.

Назначение и область применения

Корпус ЩРв-60 используется для сборки распределительных щитов, где устанавливаются автоматические выключатели, УЗО, реле и другая модульная аппаратура. Он обеспечивает ввод и распределение электроэнергии в сетях до 400 В, защищает проводку от перегрузок и коротких замыканий. Подходит для жилых домов, офисов, производственных помещений и объектов коммунальной инфраструктуры.

Технические характеристики

• Тип изделия: распределительный щит
• Количество модулей: 60 (стандартная ширина модуля - 17,5 мм)
• Габариты: 880×365×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество рядов: 5
• Наличие DIN-рейки: да (стандартная, для крепления модулей)
• Способ монтажа: скрытая установка в стену
• Тип крышки: закрытого типа, плотно прилегает к раме
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-60 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка уже установленная - её не нужно монтировать дополнительно. Для скрытой установки требуется подготовить нишу в стене с размерами минимум 900×380×150 мм - чтобы обеспечить зазоры для проводов и удобство обслуживания. Крышка фиксируется на двух петлях и открывается на 180°. Все кабельные вводы предусмотрены внизу и боках - можно использовать стандартные вводы с герметизацией.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1. Степень защиты IP31 предотвращает попадание крупных инородных частиц и капель воды сверху - этого достаточно для внутренней установки в помещениях с нормальной влажностью. Не предназначен для улицы, сырых помещений или мест с постоянным воздействием воды.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная комплектация: готовая DIN-рейка, закрытая крышка, оптимальная глубина для прокладки кабелей
• Серый цвет не требует дополнительной окраски после монтажа
• Поддерживается производителем IEK - гарантия качества и доступность запчастей
• Срок службы 15 лет снижает затраты на замену оборудования

Ограничения применения

• Не применяется во внешних условиях - IP31 недостаточен для защиты от дождя, пыли или высокой влажности
• Не рекомендован для помещений с химически активной средой (например, химзаводы, гаражи с частым мытьём)
• Не подходит для установки в помещениях с температурой ниже –25C или выше +40C
• Не предназначается для открытого монтажа - требует углубления в стену

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Щит освещения и розеток в офисном здании
• Распределительный щит на этаже многоквартирного дома
• Локальный щит управления для группы станков в цеху

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 130 мм, но нужны ещё 10–15 мм на изгибы кабелей и свободный доступ к клеммам
• Используйте кабельные вводы с резиновыми уплотнителями - они продлевают срок службы изоляции проводов
• Не перегружайте щит более чем 60 модулями - даже если места кажется много, важно сохранить воздушный зазор между устройствами для теплоотвода
• При подключении кабелей оставляйте запас длины - это упростит будущую замену автомата или УЗО
• Артикул ti5-50-v-060-31-7035 - один из самых популярных в серии TITAN; если нужен аналог с большей степенью защиты, рассмотрите модели с IP54
