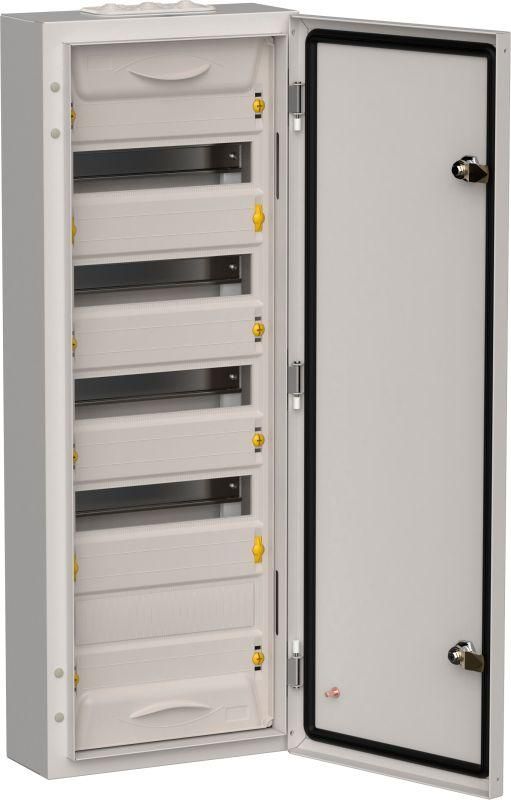

Корпус ЩРн-60 (1х60) TITAN 5 835х310х140 IP54 метал. сер. IEK TI5-50-N-060-54-7035

Корпус металлический ЩРн-60 (1х60) 835х310х140 IP54 серый от бренда IEK (ИЭК) - надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-n-060-54-7035 предназначен для установки в помещениях с повышенной запылённостью или влажностью, обеспечивая долгий срок службы до 15 лет.

Назначение и область применения

Корпус ЩРн-60 используется для сборки распределительных электрощитов, где требуется ввод и распределение электроэнергии на напряжение 230/400 В. Подходит для защиты цепей от перегрузок и коротких замыканий с помощью автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, офисах, производственных помещениях, на объектах ЖКХ и промышленности.

Технические характеристики

• Тип изделия: распределительный щит
• Количество модулей DIN: 60 (стандарт 17,5 мм на модуль)
• Габариты: 835×310×140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество рядов: 5 вертикальных рядов для компонентов
• Наличие DIN-рейки: да, предварительно установленная
• Способ монтажа: навесной
• Тип крышки: закрытого типа, плотно закрывается
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, устанавливаемыми на DIN-рейку шириной 35 мм. Монтаж выполняется на стену с помощью кронштейнов или анкеров через отверстия в задней стенке. Для удобства сборки предусмотрено внутреннее пространство достаточное для прокладки проводов между рядами. Не рекомендуется использовать для монтажа внутри помещений с постоянным воздействием прямого потока воды или химически активных сред.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низкого напряжения. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания пыли и случайных брызг воды. Крышка герметично закрывается, исключая доступ к токоведущим частям при открытой дверце.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Устойчивость к коррозии за счёт порошкового покрытия
• Фиксированная DIN-рейка снижает время сборки
• Пространство для прокладки кабелей позволяет избежать перегрузки внутри щита
• Подходит для длительной эксплуатации в сложных условиях благодаря классу IP54

Ограничения применения

• Не предназначена для установки вне помещений без дополнительной защиты от осадков
• Не подходит для взрывоопасных зон (не имеет маркировки Ex)
• Не рассчитана на температуру ниже -25 C или выше +50 C без дополнительного теплового режима
• Не допускается использование в местах с постоянным контактом с маслом, растворителями или агрессивными химическими веществами

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит управления насосной станцией
• Распределительный щит на участке производства с высокой запылённостью
• Автономный щит питания для системы видеонаблюдения на улице (при наличии навеса)
• Щит для группового учёта электроэнергии в административном здании

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на задней стенке соответствуют вашему способу фиксации (обычно 4 точки крепления)
• Учитывайте габариты 835×310×140 мм - обеспечьте свободное пространство вокруг корпуса для открывания дверцы и обслуживания
• При проектировании схемы используйте максимум 60 модулей - не перегружайте рейку, чтобы избежать перегрева и затруднённого доступа
• Для лучшей теплоотдачи оставляйте воздушный зазор минимум 5 см сверху и снизу щита
• Артикул ti5-50-n-060-54-7035 - часть серии TITAN от IEK; совместим с другими изделиями этой серии по форме, креплению и цвету
