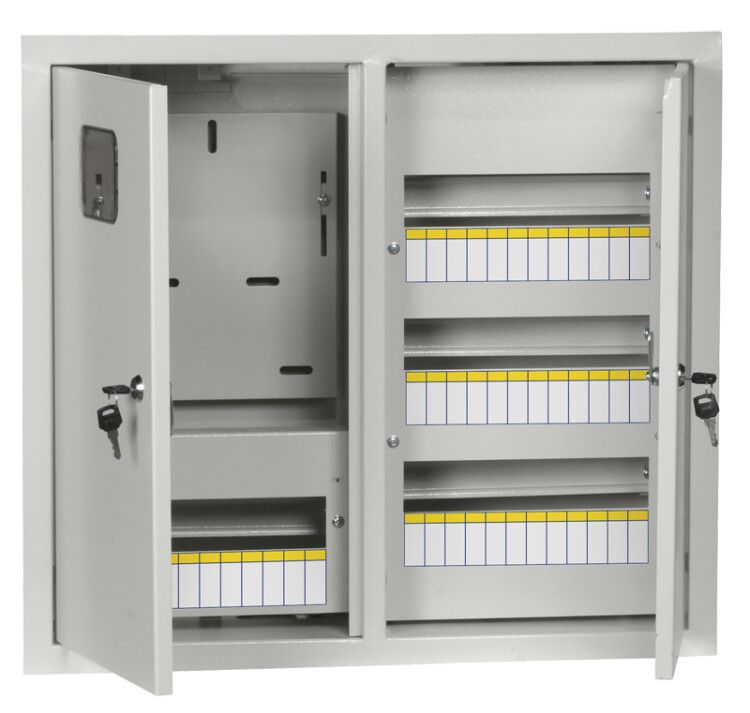

Корпус металлический ЩУРв-3/48зо-1 36 УХЛ3 (ВхШхГ) 550x610x165мм IP31 TITAN | MKM35-V-48-31-ZO IEK

Корпус металлический ЩУРв-3/48 (550х610х165 мм) IP31 36 УХЛ3 от IEK предназначен для установки внутри помещений и служит основой для сборки щита учётно-распределительного типа. Этот корпус ЩУРв-3/48 обеспечивает надёжную механическую защиту компонентам автоматики и счётчику, соответствует требованиям TУ YKM.001.2015 и рассчитан на долгий срок службы - до 15 лет.

Назначение и область применения

Корпус ЩУРв-3/48 используется для сборки электрощитов, где требуется учёт и распределение электроэнергии в сетях 230/400 В. Подходит для установки в жилых домах, офисах, административных зданиях и промышленных объектах с умеренным климатом. Обеспечивает защиту от токов перегрузки и короткого замыкания за счёт возможности монтажа автоматических выключателей, УЗО и других модульных устройств.

Технические характеристики

• Формат: внутренняя установка
• Размеры: 550×610×165 мм (Ш×В×Г)
• Степень защиты: IP31 - противостояние крупным частицам и вертикальному капельному воздействию воды
• Количество модулей DIN: 48 (стандартная ширина 17,5 мм на модуль)
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40C до +40C, повышенная влажность
• Материал: листовая сталь толщиной 0,8–1,0 мм
• Цвет: серый
• Наличие DIN-рейки: да, предварительно установленная
• Наличие откидной крышки: да, с фиксацией
• Наличие окна: да, для считывания показаний счётчика
• Наличие замка: да, одностороннее запирание
• Количество вводов: два - по одному прямоугольному отверстию 210×30 мм сверху и снизу
• Срок службы: 15 лет
• Нормативный документ: TУ YKM.001.2015
• Комплектация: некомплектный - требует самостоятельной закупки оборудования
• Поддержка монтажа счётчика: есть специальное место под однофазный или трёхфазный счётчик

Совместимость и монтаж

Корпус ЩУРв-3/48 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60947. Монтаж выполняется на стену с помощью кронштейнов или анкеров через отверстия в задней стенке. Открытые вводы позволяют провести кабели из нижнего и верхнего направления - удобно при организации ввода с этажа или из канализационного короба. Для герметизации входов рекомендуется использовать пластиковые вводы или сальники. Глубина 165 мм достаточна для установки двухполюсных автоматов, УЗО и счётчика без перегрузки пространства.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием, что исключает риск поражения током при нормальной эксплуатации. Соответствие IP31 гарантирует безопасность при случайном контакте с внешними предметами (например, отвёрткой) и попадании капель воды. Применяемый материал и конструкция соответствуют требованиям TУ YKM.001.2015, принятому в рамках системы стандартизации IEK. Наличие замка позволяет контролировать доступ к оборудованию, снижая риск несанкционированного вмешательства.

Преимущества

• Высокая прочность благодаря стальному корпусу толщиной более 0,8 мм
• Удобство обслуживания: откидная крышка открывается полностью, не требует демонтажа
• Чёткая организация: наличие DIN-рейки и места под счётчик экономят время при сборке
• Два ввода обеспечивают гибкость прокладки кабеля - можно выбрать оптимальный маршрут
• Климатическое исполнение УХЛ3 делает корпус пригодным для использования в холодных регионах России

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не подходит для сред с высокой химической активностью (агрессивные пары, кислоты, масла)
• Не имеет встроенной терморегуляции; при длительной нагрузке выше 80% мощности возможен нагрев - необходим контроль температуры
• Комплектация некомплектная - необходимо дополнительно приобрести автоматы, счётчик, клеммы, провода и другие элементы

Примеры использования

• Главный квартирный щит в многоквартирном доме - учёт энергии и распределение по комнатам
• Щит управления на участке частного дома - питание освещения, розеток, насоса
• Аппаратный щит в малом цеху - управление станком, световой сигнализацией и аварийными отключениями
• Общий вводный щит в офисном здании - передача питания от ТП к групповым щиткам

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса (165 мм) месту установки - особенно важно при наличии бетонных перемычек или труб
• Выбирайте счётчик с шириной не более 175 мм - он поместится в предусмотренное окно
• При использовании в сыром помещении (ванная, подвал) обязательно используйте силиконовый герметик вокруг вводных отверстий
• Для увеличения срока службы корпуса ЩУРв-3/48 регулярно протирайте поверхность от пыли и следов конденсата
• При заказе нескольких экземпляров - обращайте внимание на партию производства: цвет и качество покрытия должны быть одинаковыми
