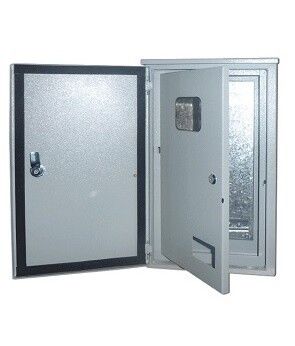

Корпус учетный навесной ЩРУН-3/12 520х300х160 3ф 12мод. IP31 метал. DEKraft 30402DEK APC

Корпус учетно-распределительный навесной металлический ЩРУН-3/12 от DEKraft - это готовый металлический щит для учёта и распределения электроэнергии в трёхфазных сетях 220 В. Подходит для установки внутри и снаружи помещений, рассчитан на 12 модулей DIN и имеет встроенные клеммы для нулевых и защитных проводников. Артикул 30402dek.

Назначение и область применения

ЩРУН-3/12 предназначен для установки трёхфазного счётчика и коммутационной аппаратуры (автоматов, УЗО, контакторов) в системах учёта и распределения электроэнергии. Применяется в жилых домах, офисах, производственных помещениях, на объектах с внешними электросетями - например, у входа в здание, на фасаде, в подъездах или на улице. Благодаря защищённому корпусу и возможности монтажа вне помещений, подходит для условий с перепадами температур и повышенной влажностью.

Технические характеристики

• Напряжение: 220 В (трёхфазная система)
• Количество модулей DIN: 12 (по 18 мм каждый)
• Габариты: 520×300×160 мм
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Покрытие: порошковая окраска RAL 7032 (серый)
• Степень защиты: IP31 - против твёрдых частиц >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы при температурах от −40C до +40C
• Количество вводов: 6 (3 отверстия сверху, 3 - снизу, диаметром 36 мм каждое)
• Наличие монтажной панели: да (для крепления счётчика)
• Наличие замка: да, с комплектным ключом
• Количество дверей: одна
• Соединение в ряд: возможно (для сборки нескольких щитов в одну линию)
• Нормативный документ: ГОСТ 14254-96

Совместимость и монтаж

ЩРУН-3/12 совместим со всеми типами однополюсных и многополюсных автоматических выключателей, УЗО, дифавтоматов и других устройств, соответствующих стандарту DIN EN 60715. Монтажная панель позволяет закрепить счётчик прямо на стенке корпуса - без необходимости использовать дополнительные кронштейны. Кабели заводятся через 3 отверстия сверху и 3 - снизу, что обеспечивает гибкую организацию ввода. Для заземления предусмотрены болты на двери и корпусе. Установка выполняется на стену с помощью крепёжных отверстий в боковых стенках. Накладной способ монтажа исключает необходимость углубления в стену.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP31, что гарантирует защиту от доступа пальцев и попадания крупных твёрдых предметов, а также от вертикально падающих капель воды. Конструкция предусматривает надёжное заземление через болтовые соединения на корпусе и двери. Серия ЩРУН от DEKraft прошла проверку на соответствие нормам безопасности для электрощитового оборудования в условиях эксплуатации в России и странах СНГ.

Преимущества

• Жёсткая стальная конструкция повышает механическую прочность и долговечность
• Порошковое покрытие устойчиво к коррозии, царапинам и воздействию агрессивной среды
• Наличие монтажной панели экономит время при установке счётчика
• Возможность соединения в ряд позволяет собирать многощитовые системы
• Замок с ключом предотвращает несанкционированный доступ
• Два уровня ввода (сверху и снизу) обеспечивают удобство прокладки кабеля

Ограничения применения

ЩРУН-3/12 не предназначен для установки в местах постоянного прямого воздействия дождя, снега или струй воды - IP31 не обеспечивает герметичность. Также не рекомендуется применять в помещениях с высокой запылённостью, где есть риск проникновения пыли мельче 2,5 мм. Номинальный ток до 125 А - это максимальный показатель, который определяется установленной аппаратурой, а не самим корпусом. Не следует превышать допустимую нагрузку на DIN-рейки и клеммы. Отсутствие внутренней изоляционной отделки требует внимания к правильной прокладке проводов и использованию термоусадочных трубок.

Примеры использования

• Электрощит в подвале жилого дома для учёта энергии и распределения по квартирам
• Внешний щит на фасаде административного здания для ввода трёхфазного питания
• Производственный участок с несколькими станками, где требуется отдельный учёт и защита каждой линии
• Общедомовой щит в многоквартирном доме с установкой трёхфазного счётчика и групповых автоматов

Практические советы

• Перед монтажом проверьте диаметр вводных кабелей - они должны подходить под отверстия 36 мм, иначе потребуется доработка (например, использование переходных муфт)
• Не забудьте подключить заземляющий проводник к болту на корпусе и двери - это обязательное требование безопасности
• При установке на улице используйте дополнительную защиту (накладной козырёк или кожух), чтобы продлить срок службы
• При соединении нескольких ЩРУН-3/12 в ряд убедитесь, что между ними остаются технологические зазоры для теплоотвода и обслуживания
• Артикул 30402dek - некомплектный, значит, вам придётся дополнительно приобрести DIN-рейки, клеммы, счётчик и аппаратуру отдельно
