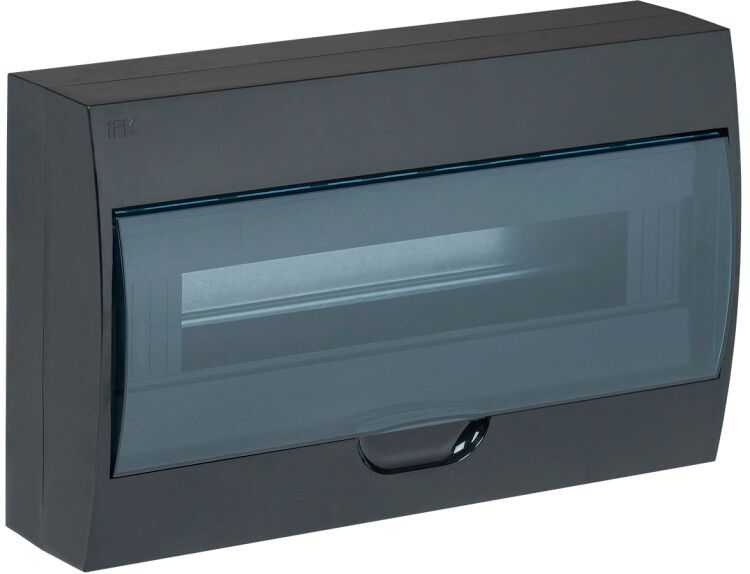

Корпус пластиковый навесной на 18 модулей ЩРН-П-18 IP41 (черный) KREPTA 3 | MKP12-N-18-41-K02 IEK

Корпус распределительного щита навесной ЩРН-П-18 пластиковый черный IP41 от IEK предназначен для внутренней установки электрооборудования в жилых и общественных зданиях. Этот щиток обеспечивает надежную защиту автоматических выключателей, УЗО и других устройств на DIN-рейке, сохраняя доступ к элементам управления даже в условиях ограниченного пространства.

Назначение и область применения

ЩРН-П-18 пластиковый черный IP41 используется для организации распределительных щитов в квартирах, офисах, подъездах и других помещениях с умеренным климатом. Подходит для монтажа бытовых и коммунальных систем: освещения, розеточных групп, теплых полов, систем безопасности. Корпус защищает оборудование от случайного контакта и внешних воздействий, соответствует требованиям для помещений внутри зданий.

Технические характеристики

• Количество модулей DIN: 18 (стандартная ширина 9 мм на один модуль)
• Степень защиты: IP41 - предохраняет от твердых частиц больше 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий горение материал; крышка частично выполнена из поликарбоната
• Тип крышки: закрытого типа с прозрачной дверью - позволяет контролировать положение автоматов без вскрытия
• Способ монтажа: открытый, навесной - крепится к стене с помощью кронштейнов
• Диапазон рабочих температур: от –20 C до +80 C - подходит для холодных и нагреваемых помещений
• Климатическое исполнение: УХЛ3 - рассчитан на работу в районах с умеренно-холодным климатом
• Количество рядов: однорядный - устройства располагаются в одну линию
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: черный - маскирует следы загрязнений, сочетается с большинством интерьеров

Совместимость и монтаж

ЩРН-П-18 совместим со всеми типами DIN-реек шириной 35 мм. Внутри уже установлены две металлические рейки - достаточно лишь закрепить автоматы. Прозрачная дверца открывается вверх - это исключает необходимость перенавешивания при близком расположении потолка или соседнего оборудования. Для подвода кабелей предусмотрены четыре выштампованные окна - можно вести провода через верхнюю, нижнюю, правую или левую стенку корпуса. Крепление осуществляется двумя болтами M4 через отверстия в задней стенке.

Безопасность и стандарты

Корпус выполнен из огнестойких материалов (АБС+поликарбонат), что снижает риск распространения пламени. Соответствует ГОСТ Р 50030.2–2010 и IEC 60439-1 для распределительных щитов. Защита IP41 обеспечивает минимальную степень защиты от пыли и влаги - достаточна для сухих и слегка запыленных помещений, но не предназначена для влажных зон (ванная, баня, улица).

Преимущества

• Прозрачная дверца - возможность контроля состояния аппаратов без открытия щита
• Готовые места для ввода кабеля - не требуется сверление, экономия времени при монтаже
• Высокая механическая прочность материала - устойчив к повреждениям при транспортировке и эксплуатации
• Все комплектующие в комплекте - крепления, герметичные пробки, DIN-рейки, инструкция
• Удобный способ открывания двери вверх - идеально для мест с маленькими проходами

Ограничения применения

Не применяется во влажных средах (баня, бассейн, улица) - степень защиты IP41 недостаточна для попадания брызг сбоку. Недопустимо использование в помещениях с постоянными температурами выше +80 C или ниже –20 C. Не рекомендован для промышленных объектов с высокой вибрацией или химически активной средой. Максимальная нагрузка - 18 модулей; более громоздкие устройства (например, большие УЗО) могут занимать два модуля каждый - учтите это при планировании.

Примеры использования

• Главный распределительный щит в квартире - для автомата ввода, УЗО, счетчиков
• Щиток на этаже многоквартирного дома - для распределения света и розеток по комнатам
• Общий щит в подвале - для насосов, вентиляции, автономного отопления
• Шкаф управления в офисе - для питания компьютеров, серверов, оргтехники

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепеж - они должны точно совпадать с точками фиксации на стене
• При использовании нескольких кабелей используйте входящие в комплект заглушки - они предотвращают попадание пыли
• Для увеличенной плотности проводов выбирайте модели с большим объемом корпуса - этот щит имеет компактные габариты
• При замене старого щита сравните глубину нового - ЩРН-П-18 имеет стандартную глубину около 80 мм, что важно для угловых установок
• Не забудьте использовать термоусадочные трубки или клеммы на конце проводов - так повысится долговечность соединений
