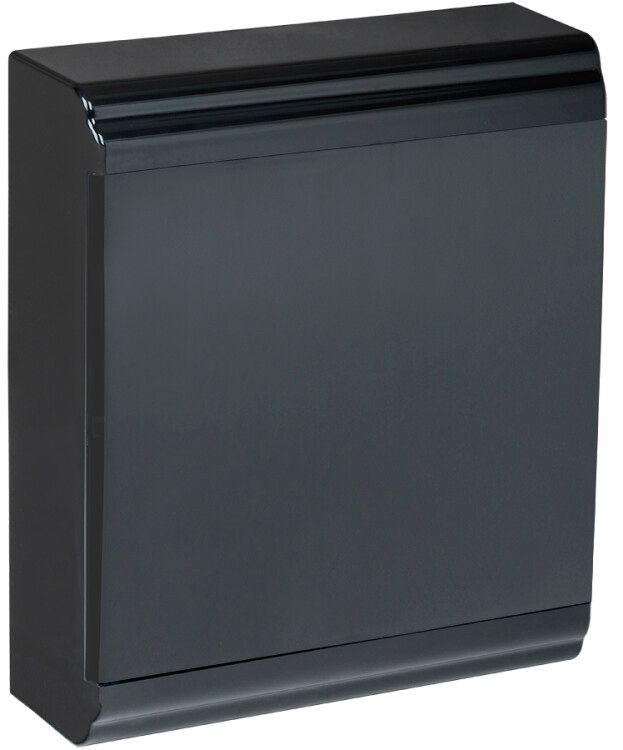

Корпус пластиковый навесной на 24 модуля ЩРН-П-24 PRIME черный IP41 | MKP13-N-01-24-41-K02 IEK

Корпус модульный пластиковый навесной ЩРН-П-24 черный IP41 от IEK (ИЭК) - надежная основа для компактной установки модульных аппаратов в жилых и общественных помещениях. Артикул mkp13-n-01-24-41-k02 рассчитан на 24 модуля, выполнен из прочного АБС-пластика и обеспечивает защиту IP41 от случайного контакта и капель воды.

Назначение и область применения

Корпус ЩРН-П-24 черный IP41 предназначен для монтажа внутренних распределительных щитов в квартирах, офисах, подъездах и других закрытых помещениях. В него устанавливают автоматические выключатели, УЗО, дифавтоматы, таймеры и устройства управления освещением. Подходит для осветительных и слаботочных сетей. Применяется там, где требуется компактное, защищенное и эстетичное решение для группового учета и коммутации электрооборудования.

Технические характеристики

• Количество модулей: 24 (2 ряда по 12 модулей каждый)
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Цвет: Черный - соответствует современным дизайнерским решениям
• Климатическое исполнение: УХЛ3 - работает при температурах от -25C до +85C
• Способ монтажа: Открытый, навесной - крепится на стену с помощью кронштейнов
• Наличие DIN-рейки: Да - стандартная рейка 35 мм для фиксации модулей
• Тип крышки: Закрытого типа - герметично закрывается, предотвращает доступ к токоведущим частям
• Срок службы: 25 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРН-П-24 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме IEC/EN 60947). DIN-рейка уже установленна внутри - достаточно защелкнуть автоматы и УЗО. Для монтажа используйте саморезы M4–M6 через отверстия в задней стенке. Крепление выполняется на гладкую поверхность - бетон, кирпич, ГКЛ с подложкой. Не рекомендуется монтировать на деревянные поверхности без металлической базовой платы. Размеры корпуса позволяют легко размещать его в нишах или на стенах рядом с счетчиками.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения. Материал АБС-пластика не распространяет пламя и не содержит свинца. Защита IP41 исключает контакт с проводниками пальцами или инструментами, а также защиту от конденсата и легких брызг. Серия PRIME прошла сертификацию в системе ЕАС.

Преимущества

• Удобная двухрядная компоновка - позволяет разместить больше оборудования без увеличения глубины корпуса
• Герметичная крышка - снижает риск попадания пыли и влаги внутрь
• Высокая термостойкость - выдерживает перегрев вблизи нагревательных приборов
• Эстетичный внешний вид - черный цвет маскирует следы эксплуатации и гармонирует с любым интерьером
• Упрощенная сборка - все крепления и кронштейны предусмотрены заводом

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для улицы, дождя или высокой влажности
• Не подходит для помещений с постоянным воздействием химически активных паров (например, химпроизводства)
• Не рекомендован для установки в местах с возможностью механического повреждения - корпус пластиковый, хотя и ударопрочный
• Не допускается использование в средах с температурой ниже -25C или выше +85C - выход за диапазон может вызвать деформацию

Примеры использования

• Распределительный щиток в квартире - для группы розеток, света и кухонной техники
• Общий этажный щит в многоквартирном доме - для автономного управления несколькими квартирами
• Щиток в офисе - для питания компьютеров, принтеров и освещения
• Подъездный щит - для управления лифтовым оборудованием, сигнализацией и входным освещением

Практические советы

• Перед монтажом проверьте, что посадочные места под DIN-рейку не забиты пылью - это влияет на плотность фиксации модулей
• При использовании большого числа УЗО или дифавтоматов (более 16 модулей) учтите тепловыделение - обеспечьте свободное пространство вокруг корпуса
• Для удобства обслуживания оставьте минимум 10 см свободного пространства перед крышкой
• При замене крышки всегда используйте оригинальную - несовместимые крышки могут нарушить класс защиты IP41
• ЩРН-П-24 черный IP41 от IEK можно использовать как запасной корпус - он совместим с другими изделиями серии PRIME
