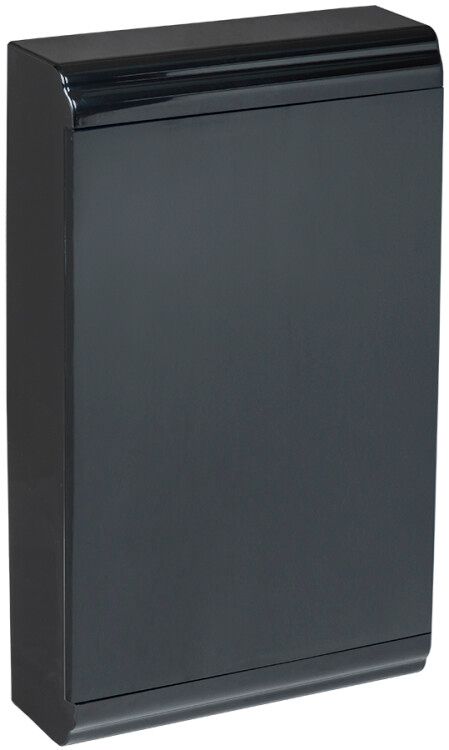

Корпус пластиковый навесной на 36 модулей ЩРН-П-36 PRIME черный IP41 | MKP13-N-01-36-41-K02 IEK

Корпус модульный пластиковый навесной ЩРН-П-36 черный IP41 от IEK (ИЭК) - это надежная защита для групповых автоматов, УЗО и других модульных устройств в жилых помещениях. Артикул mkp13-n-01-36-41-k02 рассчитан на открытую установку и подходит для бытовых распределительных щитов с нагрузкой до 36 модулей.

Назначение и область применения

ЩРН-П-36 черный IP41 предназначен для монтажа внутриквартирных распределительных щитов. Подходит для установки автоматических выключателей, устройств защитного отключения (УЗО), дифавтоматов, таймеров и контроллеров освещения. Применяется в квартирах, частных домах, офисах и других объектах с внутренней проводкой. Корпус не предназначен для уличного или влажного использования - только в сухих помещениях.

Технические характеристики

• Количество модулей DIN: 36 (стандартная ширина 17,5 мм на модуль)
• Материал корпуса: АБС-пластик (ABS) - прочный, ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -25C до +85C, подходит для неотапливаемых помещений
• Цвет: черный - матовая поверхность, не бликует, хорошо сочетается с современным дизайном интерьера
• Количество рядов: 3 - позволяет компактно расположить устройства в высоту
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Тип крышки: закрытого типа - герметичная, с замком для предотвращения случайного открывания
• Способ монтажа: навесной, на стену - фиксируется саморезами через крепежные отверстия
• Наличие DIN-рейки: да - уже установленная, металлическая, соответствует стандарту EN 60715

Совместимость и монтаж

ЩРН-П-36 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка уже смонтирована - достаточно защелкнуть автоматы и УЗО. Для монтажа используйте саморезы M4–M5 длиной 30–40 мм. Отступите минимум 10 см от потолка и пола для удобства обслуживания. Кабели заводятся через входные отверстия в нижней и боковой частях корпуса - они имеют съемные заглушки. Не перегружайте корпус более чем 36 модулями - это нарушает тепловой режим и снижает безопасность.

Безопасность и стандарты

Корпус выполнен из самозатухающего ABS-пластика, соответствует требованиям ГОСТ Р МЭК 62208. Степень защиты IP41 обеспечивает безопасную работу в условиях возможного попадания влаги (например, в ванной комнате при наличии хорошей вентиляции). Нагрев до +85C допустим, но не рекомендуется располагать корпус рядом с источниками тепла (радиаторы, нагревательные приборы).

Преимущества

• Готовый к монтажу корпус - DIN-рейка и крышка уже установлены
• Высокая механическая прочность материала - выдерживает удары и давление
• Удобная форма - три ряда позволяют размещать много устройств без увеличения ширины
• Черный цвет маскирует следы пыли и царапины
• Срок службы 25 лет - экономически выгодно при долгосрочных проектах

Ограничения применения

• Не использовать во влажных зонах без дополнительной защиты (бассейны, баня, улица)
• IP41 не защищает от брызг под углом - нельзя применять там, где есть риск направленного воздействия воды
• Не подходит для промышленных щитов с высокими токами короткого замыкания - требуются металлические корпуса
• Не рекомендован для мест с постоянными температурами ниже -25C - материал становится хрупким

Примеры использования

• Распределительный щит в однокомнатной квартире - 12 модулей на освещение, 12 на розетки, 12 на УЗО и таймеры
• Щит в гараже - управление светом, розетками и зарядкой инструментов
• Общий щит в многоквартирном доме - для одной квартиры после счетчика
• Система “умный дом” - размещение контроллеров, реле и модулей управления

Практические советы

• Перед монтажом проверьте, что все кабели подходят по диаметру - отверстия рассчитаны на кабели до 10 мм
• Фиксируйте корпус на прочной стене - гипсокартон требует усиления
• Не затягивайте саморезы слишком сильно - можно треснуть пластик
• При использовании в холодном помещении (чердак, подвал) убедитесь, что температура не опускается ниже -25C
• ЩРН-П-36 от IEK (ИЭК) легко комбинируется с другими изделиями серии PRIME - одинаковые крепления, цвет и стиль
