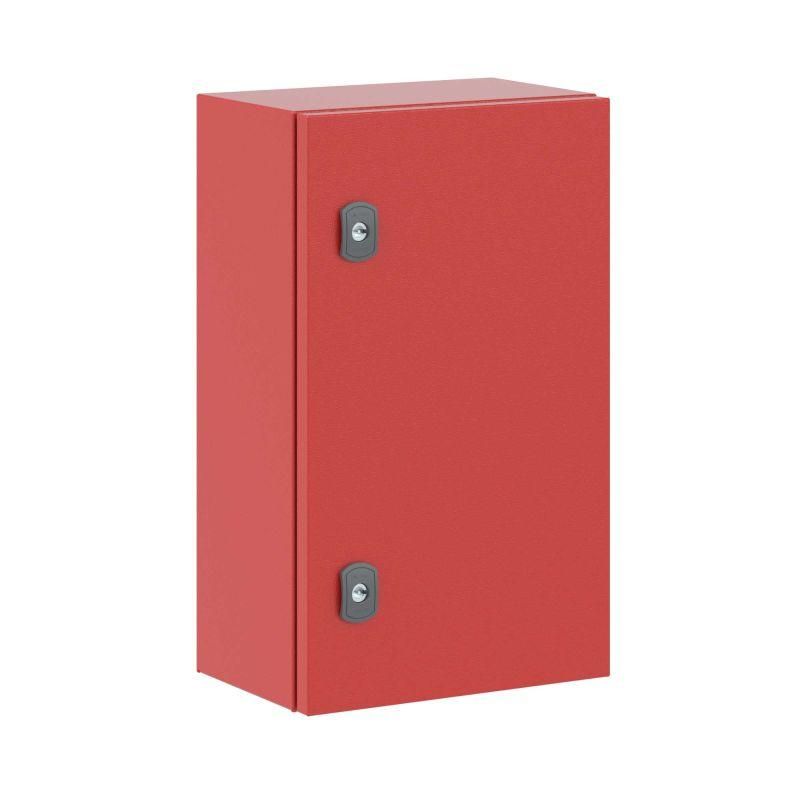

Корпус навесной ST с М/П ВхШхГ 500x300x200 мм, RAL3020 красный | R5ST0532-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 500x300x200 мм, цвет RAL3020, серия ST от DKC (ДКС) - надёжный металлический кожух с внутренней платой для монтажа оборудования в условиях улицы или внутри помещений. Артикул r5st0532-ral3020 подходит для распределительных щитов, систем автоматизации и управления, где важна защита от внешних воздействий.

Назначение и область применения

Корпус предназначен для размещения электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, модулей PLC, терминалов связи. Подходит для наружной установки благодаря высокой степени защиты и устойчивости к перепадам температур. Применяется в промышленности, на объектах ЖКХ, транспорте, энергетике - там, где требуется защищённое место для контроля и распределения электроэнергии.

Технические характеристики

• Размеры: 500×300×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием, цвет RAL3020 (красный)
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление устройств
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Группа горючести: Г1 - материал не поддерживает горение
• Тип поверхности: порошковое напыление - устойчиво к царапинам, химическим веществам и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние приборов без открытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - доступ к задней части корпуса для обслуживания кабелей
• Соединяемый в ряд: да - можно монтировать несколько корпусов рядом без зазора

Совместимость и монтаж

Корпус легко крепится любым способом: на стену, на столб, или устанавливается на пол. Для настенного монтажа предусмотрены крепёжные отверстия в боковых стенках. Крепление на столб возможно через специальные кронштейны (не входят в комплект). Фланец для ввода кабелей - цельнолитой, с возможностью сверления дополнительных отверстий. Монтажная панель имеет универсальную разметку - подходит для DIN-рейки, крепления болтами или саморезами. Все элементы сборки совместимы между собой: двери, замки, рейки - взаимозаменяемые в рамках серии ST.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1, IEC 61439-1. Высокая степень защиты IP66 и ударопрочность IK10 обеспечивают безопасность персонала и оборудование даже в экстремальных условиях. Наличие комплекта заземления (без проводов) позволяет быстро организовать контур заземления при монтаже. Цвет RAL3020 - не просто эстетика, он снижает нагрев от солнечного света по сравнению со светлыми оттенками.

Преимущества

• Высокая механическая прочность - стальной корпус и IK10 позволяют использовать в местах с риском повреждения
• Защита от пыли и воды - идеален для открытых площадок, парковок, насосных станций
• Возможность визуального контроля через застеклённую дверь - минимизирует необходимость вскрытия
• Две точки крепления двери - удобство при работе в ограниченном пространстве
• Соединение в ряд - экономия места и упрощение организации группового монтажа
• Порошковое покрытие - долговечность, не требует окраски после монтажа

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Портативное использование невозможно - вес более 15 кг, требует жесткого крепления
• Нет встроенной системы охлаждения - при высоких тепловыделениях оборудования требуется принудительная вентиляция
• Комплект заземления не содержит провода - необходимо приобрести самостоятельно

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на фасаде здания
• Контрольный ящик для датчиков на конвейере
• Автоматизация освещения на автостоянке
• Электрошкаф на опоре ЛЭП
• Центральный узел сбора данных в холодном климате

Практические советы

• Перед монтажом проверьте посадочные размеры: глубина 200 мм - достаточна для большинства устройств, но не для крупных преобразователей частоты
• При использовании на улице - направьте вентилируемую дверь в сторону, противоположную доминирующему ветру, чтобы избежать попадания влаги
• Для соединения нескольких корпусов в ряд используйте одинаковые модели - разница в толщине стенок может вызвать перекос
• При сверлении отверстий в фланце - используйте свёрла по металлу, не допускайте перегрева
• Проверьте соответствие диаметра вводных кабелей размеру фланца - максимальный проход зависит от выбранного типа ввода
• Артикул r5st0532-ral3020 - единственный вариант этого размера с цветом RAL3020 в серии ST; другие цвета имеют другие артикулы
