Корпус навесной ST с М/П ВхШхГ 600х400х250 мм RAL3020 красный | R5ST0649-RAL3020 DKC ДКС

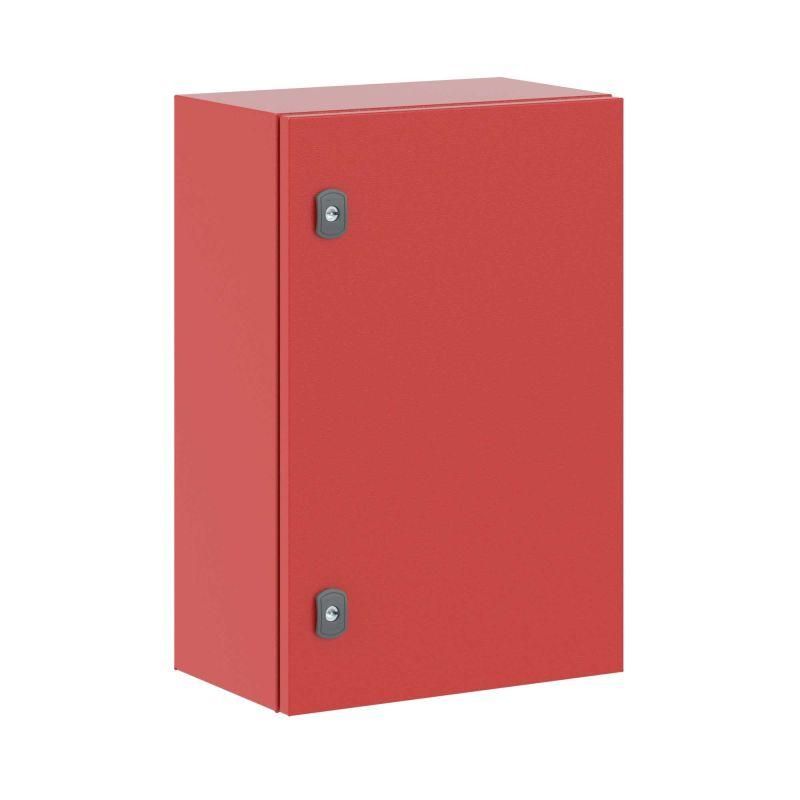

Корпус навесной сварной серии ST с металлической панелью 600х400х250 мм, цвет RAL3020 красный - прочный защищённый ящик от бренда DKC (ДКС), артикул r5st0649-ral3020, предназначен для монтажа оборудования управления и распределения энергии в условиях повышенной запылённости, влаги и механических воздействий.

Назначение и область применения

Корпус навесной сварной серии ST с металлической панелью 600х400х250 мм, цвет RAL3020 красный используется для размещения аппаратуры автоматизации, коммуникационного оборудования, силовой и управляющей электроники. Подходит для установки на объектах промышленной автономной автоматизации, насосных станциях, тепловых пунктах, наружных щитах связи и других местах с жесткими условиями эксплуатации. Благодаря высокой степени защиты и ударопрочности, корпус выдерживает работу вне помещений и в агрессивных средах.

Технические характеристики

• Размеры: 600×400×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная панель: оцинкованная сталь толщиной 1,8 мм
• Покрытие: порошковое, цвет RAL3020 (красный)
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и тропический климат
• Группа горючести: Г1 - самозагасаемый материал
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Тип двери: застекленная, вентилируемая - позволяет контролировать температуру внутри
• Фланец: сплошной, для ввода кабелей
• Крепление: настенное, напольное, на столб
• Возможность соединения в ряд: да - можно собирать несколько корпусов рядом
• Задняя дверь: есть - обеспечивает доступ к задней части монтажной платы

Совместимость и монтаж

Корпус навесной сварной серии ST с металлической панелью 600х400х250 мм, цвет RAL3020 красный совместим с любым оборудованием, которое поместится в габаритах 600×400×250 мм. Монтажная панель имеет двунаправленную разметку - удобна для крепления DIN-рейки, модульных устройств и клеммных колодок. Для установки используются предложенные в комплекте крепёжные элементы:

• Две точки крепления на стену - через отверстия в боковых стенках
• Возможность крепления на вертикальном столбе - благодаря наличию специальных кронштейнов (не указаны в комплекте, требуются дополнительно)
• Напольная установка возможна при использовании опорной рамы (дополнительно)
• Сплошной фланец позволяет ввести кабели снизу или сзади - без потери класса защиты IP66

Необходимо использовать только рекомендованную плотность крепления: перегрузка монтажной плиты более чем 15–20 кг может деформировать её. Кабельные вводы должны соответствовать внешнему диаметру вводимых труб/оболочек - максимальный проход не указан, требуется проверить по чертежу производителя.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - исключает попадание пыли и устойчив к направленным струям воды
• Ударопрочность IK10 соответствует EN 62262 - гарантирует безопасность при случайных ударах
• Сейсмостойкость 9 баллов - допущена к применению в сейсмоактивных регионах России
• Исполнение УХЛ1 - сертифицирована для работы при температуре от −50C до +40C
• Горючесть Г1 - материал не распространяет пламя после удаления источника возгорания

Преимущества

• Высокая надёжность материала - стальные детали обеспечивают долговечность даже при постоянной нагрузке
• Порошковое покрытие RAL3020 - устойчиво к царапинам, UV-излучению и химическим веществам
• Реверсивная дверь - легко адаптируется под расположение объекта и направление обслуживания
• Вентилируемая и застекленная дверь - сочетает контроль температуры с возможностью визуального осмотра внутреннего состояния
• Система “соединение в ряд” - позволяет формировать единые блоки для масштабирования системы
• Задняя дверь - снижает время сервисного обслуживания, не требует демонтировать всё оборудование

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рассчитан на длительное погружение в воду - IP66 не равно IP68
• Максимальная масса установленного оборудования - не должна превышать 20 кг на монтажную плату
• Не следует использовать в контакте с агрессивными кислотами, растворителями или соляными туманами - хотя покрытие устойчиво, срок службы сокращается
• Крепление на столб требует дополнительных кронштейнов - они не входят в базовый комплект

Примеры использования

• Щит управления насосной станцией на открытой площадке
• Автоматизация конвейера на пищевом производстве
• Распределительный пункт наружного освещения
• Аппаратура SCADA-системы в зимних условиях
• Электрошкаф на железной дороге - устойчив к вибрациям и пыли

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и свободного места внутри корпуса - особенно учтите высоту DIN-реек и радиаторов
• При установке на столб используйте антивандальные болты M8-M10 и защитные крышки
• Для лучшей теплоотдачи в летний период - регулярно очищайте вентиляционные решётки от пыли
• При необходимости увеличения числа кабельных вводов - применяйте только оригинальные переходники от DKC, чтобы сохранить степень защиты IP66
• При сборке нескольких корпусов в ряд - следите за равномерностью зазора между ними; минимальный шаг - 10 мм
• Комплект заземления поставляется без проводов - закупите медный многожильный провод сечением ≥16 мм2 для подключения к контуру заземления
