Корпус сварной навесной ST без М/П ВхШхГ 500 x 400 250 | R5ST0549WMP DKC ДКС

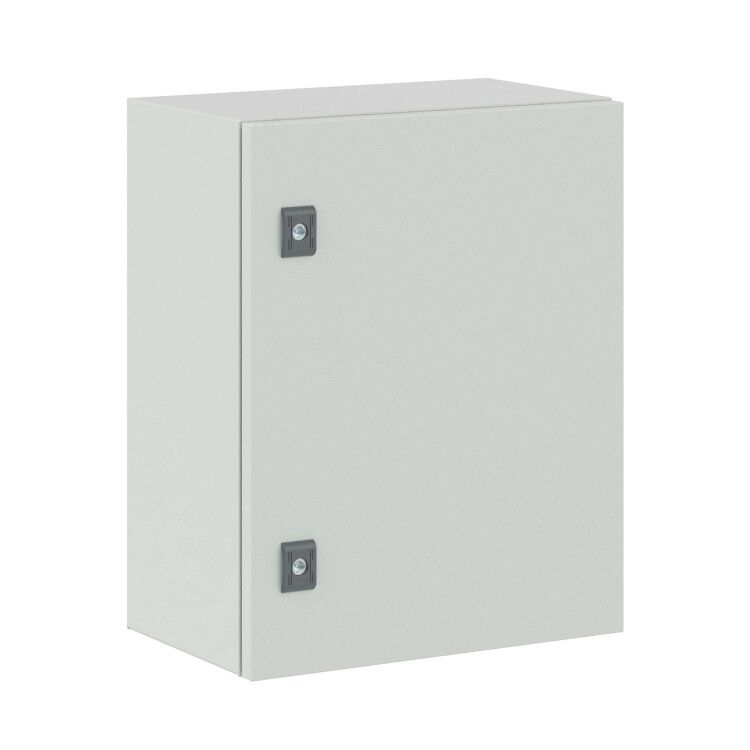

Корпус сварной навесной ST без монтажной панели 500x400x250 мм от DKC (ДКС) - прочный металлический шкаф для наружного монтажа оборудования автоматизации и распределения энергии. Артикул r5st0549wmp рассчитан на жесткие условия эксплуатации, защищён от пыли, воды и механических воздействий.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 500x400x250 мм предназначен для размещения коммуникационного, управляющего и силового оборудования внутри помещений и на улице. Подходит для установки на стенах, опорах, столбах. Часто используется в системах АСУ ТП, на объектах ЖКХ, транспорта, промышленных площадках, где требуется надёжная защита от внешних факторов.

Технические характеристики

• Размеры: 500×400×250 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм с порошковым покрытием RAL 7035
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и соляной среде
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Фланец: один сплошной для ввода кабелей
• Крепление: на стену, на столб - предусмотрено
• Монтажная пластина: регулируемая, в комплекте, но без установленной панели
• Подходит для метрического монтажа: да - можно использовать болты M4–M8

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 500x400x250 мм не требует предварительной сборки. Монтируется на вертикальную поверхность через четыре точки крепления на задней стенке. Для крепления на столб используются специальные хомуты (не входят в комплект). Регулируемая монтажная пластина позволяет точно выставить оборудование по высоте. Все входы кабелей расположены в нижнем фланце - перед установкой необходимо просверлить отверстия нужного диаметра. Крепёж для внутреннего оборудования не включён - выбирается отдельно.

Безопасность и стандарты

• Соответствует EN 50102 (ударопрочность IK10)
• Изготовлен по требованиям GOST R IEC 62208
• Электроизоляция обеспечивается за счёт целостности корпуса и наличия заземления (комплект есть, но без проводов)
• Не содержит галогенных материалов - безопасен при возгорании

Преимущества

• Высокая степень защиты IP66 и IK10 делает корпус подходящим для экстремальных условий
• Атмосферостойкое порошковое покрытие RAL 7035 устойчиво к УФ-лучам, перепадам температур и коррозии
• Реверсивная дверь удобна при ограниченном доступе
• Две точки запирания усиливают герметичность и противостояние взлому
• Сплошной фланец исключает попадание влаги и насекомых
• Сейсмостойкость 9 баллов - допущен к использованию в сейсмоактивных регионах

Ограничения применения

• Не предназначен для установки в помещениях с постоянным контактом с открытыми источниками пламени
• Комплект заземления не включает провода - их нужно приобрести отдельно
• Отсутствие встроенной монтажной панели требует самостоятельной установки креплений для оборудования
• Не рекомендован для установки в местах с частым воздействием кислотных/щелочных растворов - даже с покрытием возможна химическая коррозия
• Объём 50 литров - недостаточен для крупногабаритных устройств (например, частотных преобразователей >5,5 кВт)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит освещения на автомобильной трассе
• Автоматика системы видеонаблюдения на фасаде здания
• Контрольный пункт для датчиков давления на трубопроводе
• Ящик связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны совпадать с размерами кронштейнов корпуса
• Для крепления на столб используйте стальные хомуты с антикоррозийным покрытием
• Чтобы избежать конденсата внутри, установите терморегулятор или нагреватель (при необходимости)
• При работе с кабельными вводами применяйте резиновые или пластиковые втулки - они снижают нагрузку на изоляцию
• Не забудьте выполнить заземление - соедините медный проводник с контактной точкой на корпусе
• Проверьте соответствие размеров оборудования внутренним габаритам: 500×400×250 мм - минимальный свободный объем после учёта рамок и фланцев
