Корпус навесной ST с М/П ВхШхГ 800x800x200 мм RAL3020 красный | R5ST0882-RAL3020 DKC ДКС

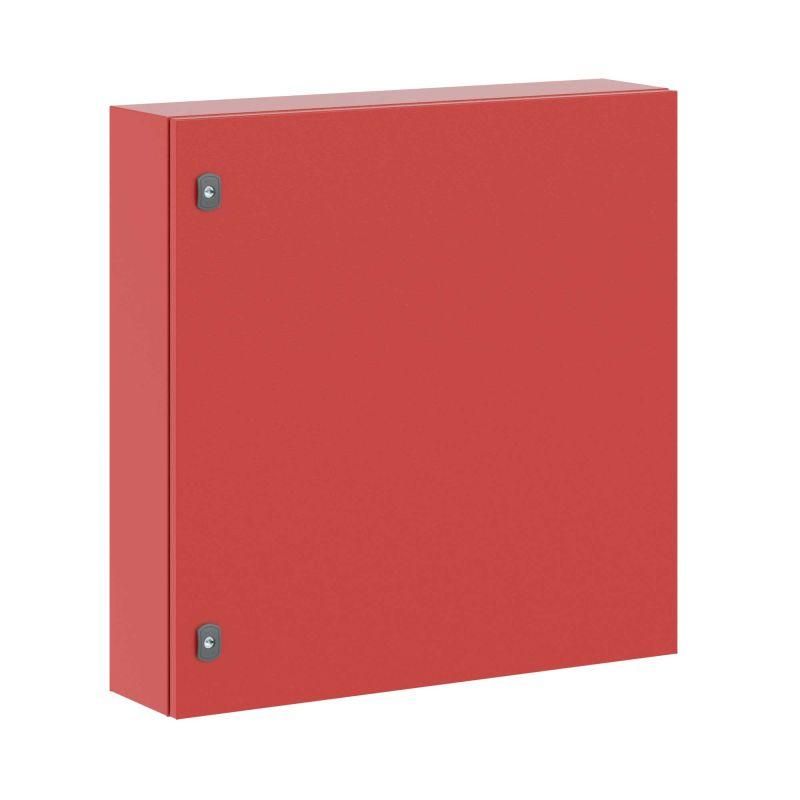

Корпус навесной с монтажной панелью ВхШхГ 800x800x200 мм, цвет RAL3020 от DKC (ДКС) - прочный металлический ящик с внутренней платой для монтажа оборудования в условиях улицы или внутри помещений. Артикул r5st0882-ral3020 подходит для распределительных щитов, систем автоматизации и управления, где важна надежная защита от внешних воздействий.

Назначение и область применения

Корпус предназначен для размещения электротехнического оборудования: автоматических выключателей, контакторов, реле, модулей PLC, устройств защиты и коммуникаций. Подходит для наружной установки, в том числе на столбах, стенах или напольных опорах. Применяется в промышленности, энергетике, транспорте, ЖКХ - там, где требуется защита от пыли, воды, механических ударов и температурных перепадов.

Технические характеристики

• Размеры: высота 800 мм, ширина 800 мм, глубина 200 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Поверхность: порошковое покрытие - устойчиво к царапинам, химическим веществам и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние аппаратуры без открытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - доступ к тыльной стороне для прокладки кабелей и обслуживания
• Крепление: настенное, напольное, на столбе - все варианты поддерживаются
• Соединение в ряд: да - несколько корпусов можно соединить между собой для формирования линейных решений

Совместимость и монтаж

Корпус оснащен двумя сплошными фланцами для ввода кабелей - они позволяют вводить провода снизу или сбоку без дополнительных переходников. Монтажная панель имеет универсальную разметку под DIN-рейки и крепления стандартных элементов. Для установки используются предварительно подготовленные отверстия в задней стенке и боковых панелях. Крепление на столб требует наличия кронштейнов соответствующего типа; для настенной установки - анкеров или болтов M8–M10. Напольная установка возможна через нижние монтажные площадки. Все крепежи в комплект не входят - необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 и ГОСТ Р 51321.1. Степень защиты IP66 гарантирует безопасную работу в сырых, пыльных и агрессивных средах. Ударопрочность IK10 делает корпус устойчивым к случайным ударам инструментом или оборудованием. Сейсмостойкость 9 баллов позволяет использовать его в регионах с высокой сейсмической активностью. Цвет RAL3020 (красный) - не просто эстетика, он повышает видимость устройства на фоне других объектов, что важно для безопасности персонала.

Преимущества

• Высокая жесткость конструкции благодаря толстым стенкам и усиленному фланцу
• Порошковое покрытие не трескается и не выгорает на солнце
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Защита от пыли и воды позволяет применять корпус даже в открытых зонах без дополнительных кожухов
• Возможность соединения нескольких корпусов в одну линию снижает затраты на монтаж и увеличивает масштабируемость системы
• Застекленная дверь исключает необходимость постоянного вскрытия для контроля состояния оборудования

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не рассчитан на длительное погружение в воду - IP66 не равнозначен IP68
• При использовании в условиях сильной коррозии (например, поблизости от моря) рекомендуется дополнительно обрабатывать крепежи антикоррозийными составами
• Глубина 200 мм ограничивает установку крупногабаритных устройств - проверяйте габариты оборудования перед монтажом
• Отсутствие встроенного терморегулирования - при высоких нагрузках может потребоваться принудительная вентиляция

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на столбе для освещения дороги
• Корпус для ПЛК и частотных преобразователей на производственной линии
• Аппаратный шкаф для систем видеонаблюдения на территории предприятия
• Объединённая линейка из 3 корпусов для распределения питания по участкам цеха

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под кабельные вводы совпадали с диаметром используемых вводных муфт
• При установке на столб используйте кронштейны с регулировкой угла - так проще добиться правильного положения двери
• При сборке на монтажной панели начинайте с расположения крупных элементов (выключатели, преобразователи), затем заполняйте свободное место мелкими
• Не забудьте подключить заземление - комплект без проводов, поэтому нужны медные перемычки сечением не менее 10 мм2
• При эксплуатации в холодном климате следите за конденсацией - хотя корпус герметичен, внутри может образовываться влага при резком перепаде температур
• Артикул r5st0882-ral3020 совместим с другими изделиями серии RAM block - можно легко заменить или расширить систему
