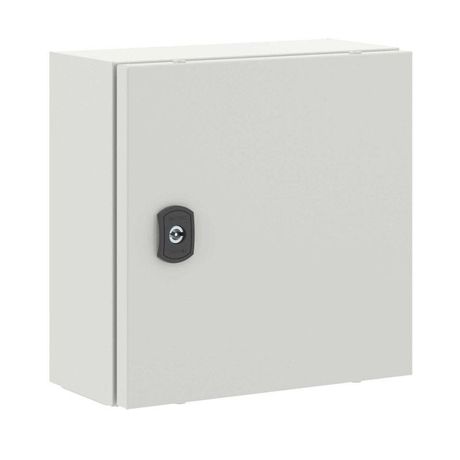

Корпус навесной STE 300х300х150мм с монтажн. панелью DKC R5STE0331 ДКС

Корпус навесной с монтажной панелью 300х300х150 мм IP66 от DKC (ДКС), артикул r5ste0331, предназначен для надёжного размещения аппаратуры управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Этот корпус используется для монтажа коммутационных устройств, автоматов, контакторов, реле и других элементов электрощитовой аппаратуры. Подходит для систем автоматизации, контроля и распределения энергии. Применяется на объектах с повышенными требованиями к защите: насосные станции, уличные щитовые, промышленные участки, транспортные терминалы, объекты ЖКХ и энергетики. Благодаря степени защиты IP66 и ударопрочности IK10, корпус выдерживает воздействие пыли, струй воды, механических ударов и перепадов температур.

Технические характеристики

• Габариты: 300×300×150 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Замок: поворотный одноключевой, обеспечивает безопасность доступа
• Дверь: реверсивная, со стеклом и вентиляционными отверстиями
• Фланец: сплошной для ввода кабелей, предотвращает попадание влаги
• Крепление: навесное, на столб, настенное, напольное - все варианты поддерживаются
• Сертификация: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус совместим с любыми стандартными модульными устройствами, установленными на DIN-рейке. Монтажная панель имеет перфорацию под крепление оборудования. Для установки используются предварительно подготовленные отверстия в боковых стенках и основании. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единых щитовых решений. Кабели вводятся через сплошной фланец с последующей герметизацией. Наличие заземляющего комплекта позволяет легко организовать контур заземления без допоборудования.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50827.3-2009 - нормативу для электротехнических корпусов. Степень защиты IP66 гарантирует работу в условиях дождя, песка и грязи. Ударопрочность IK10 делает корпус устойчивым к случайным ударам инструментом или оборудованием. Климатическое исполнение УХЛ2 позволяет использовать его в регионах с суровыми зимами. Порошковое покрытие не содержит свинца и хрома, соответствует экологическим требованиям.

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа металла - снижена вероятность деформации при вибрациях
• Реверсивная дверь - удобна при монтаже в ограниченном пространстве
• Стеклянная дверь - позволяет контролировать состояние приборов без вскрытия корпуса
• Вентилируемая дверь - обеспечивает естественную циркуляцию воздуха, снижает риск перегрева
• Готовый комплект заземления - экономит время на монтаже
• Поддержка всех типов установки - навесной, настенный, напольный, на столбе - универсальность решения

Ограничения применения

Не предназначен для постоянного погружения в воду - IP66 не равен IP68. Не рекомендуется применять в средах с агрессивными химикатами (кислоты, щелочи, растворители), так как порошковое покрытие не рассчитано на такие воздействия. Температура ниже −40C может влиять на эластичность уплотнителей - проверьте совместимость с конкретными компонентами внутри. Отсутствие внутреннего освещения требует внешнего источника света при обслуживании в темноте.

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт на автостоянке или заправке
• Щит автоматики теплового пункта в многоквартирном доме
• Контрольный щит на железнодорожной платформе
• Объединённая система из нескольких корпусов r5ste0331 для распределения питания на производственной линии

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны точно совпадать с поверхностью установки
• При использовании на столбе используйте дополнительно антивандальные болты
• При проходе кабелей через фланец обязательно применяйте кабельные вводы с уплотнением - даже при IP66 возможна просочка при длительной эксплуатации
• Для частого обслуживания выбирайте вариант с застекленной дверью - это исключает необходимость открывать корпус каждый раз
• Убедитесь, что внутреннее оборудование не превышает габариты 270×270 мм - оставьте 15–20 мм по краям для вентиляции и крепления
• Артикул r5ste0331 - часть серии RAM block; при заказе нескольких корпусов убедитесь, что все имеют одинаковое исполнение для совместимости
