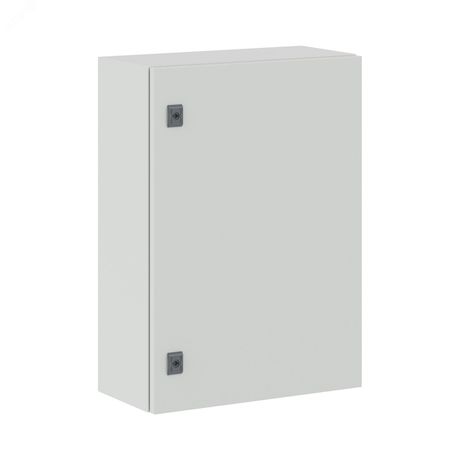

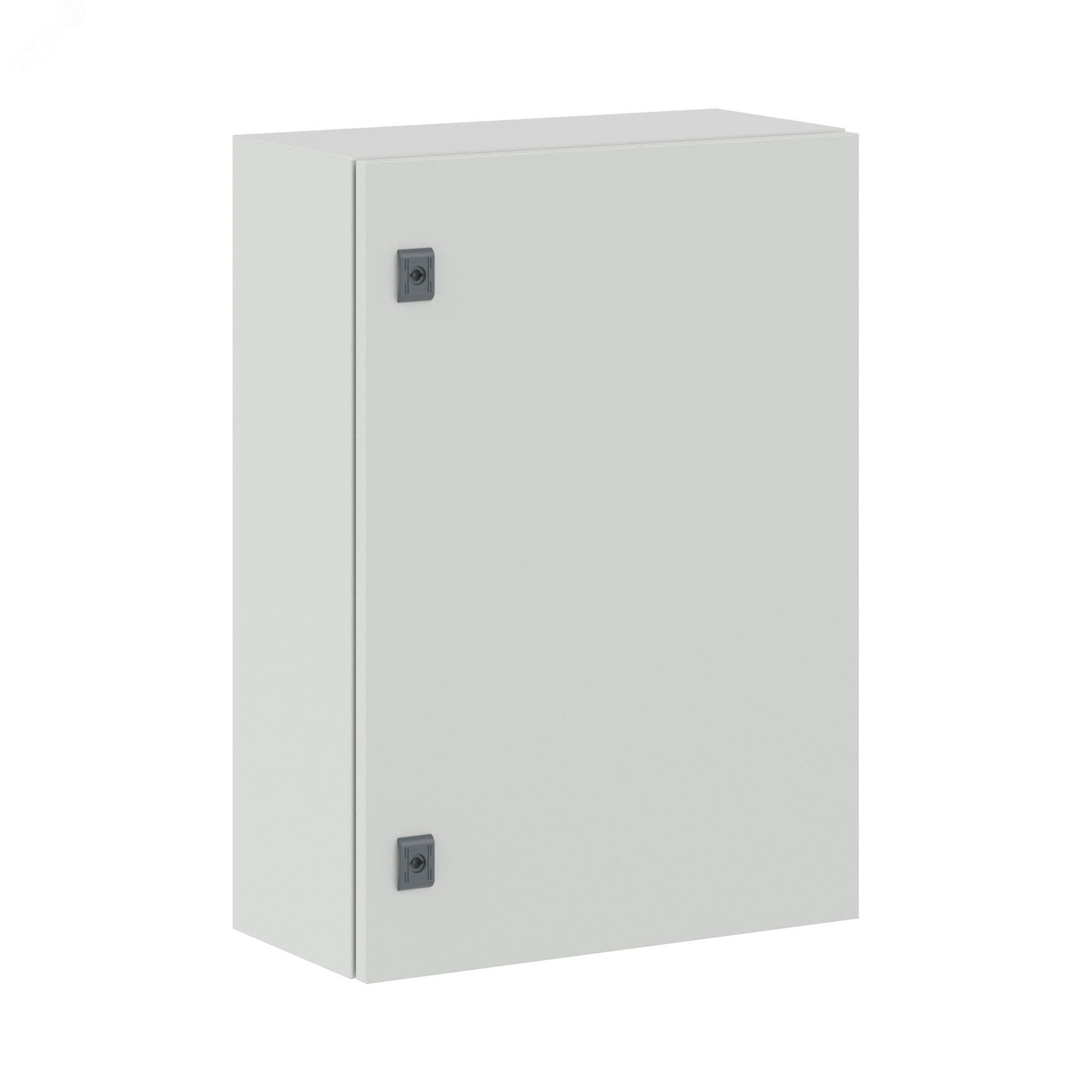

Корпус навесной STE 700х500х250мм с монтажн. панелью DKC R5STE0759 ДКС

Корпус навесной с монтажной панелью ВхШхГ 700x500x250 мм от DKC (ДКС), артикул r5ste0759, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Этот корпус используется для установки аппаратов автоматизации, контакторов, реле, модулей ввода/вывода и других устройств вторичной коммутации. Подходит для внешних и внутренних объектов: насосных станций, уличных щитов управления, пунктов питания освещения, промышленных конвейеров и систем безопасности. Благодаря прочной конструкции и высокой степени защиты, корпус r5ste0759 применяют там, где требуется долговечность и отказоустойчивость оборудования.

Технические характеристики

• Габариты: 700×500×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметизация от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замок: поворотный, двухпозиционный, 2 шт. - обеспечение доступа и безопасность
• Дверь: реверсивная, со стеклом и вентиляционными отверстиями
• Фланец: сплошной для ввода кабелей - исключает попадание влаги и пыли
• Крепление: навесное, на столб, настенное, напольное - гибкая установка
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус r5ste0759 совместим с любыми стандартными DIN-рейками и клеммниками. Для монтажа используются предварительно подготовленные отверстия на задней стенке и боковых поверхностях. Возможна сборка в ряд - несколько корпусов можно соединить между собой без потери защиты. Крепление на столб требует хомутов или кронштейнов подходящего диаметра. Настильная установка допускается на ровном основании с учетом уровня грунта и дренажа. Перед установкой проверьте соответствие посадочных размеров и наличие свободного пространства вокруг корпуса для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827.3-2009 для электрощитового оборудования. Высокий уровень защиты IP66 и IK10 гарантирует работу в экстремальных условиях - от песчаных бурь до проливных дождей. Наличие заземляющего комплекта обеспечивает защиту от перенапряжений и утечек тока. Стекло двери изготовлено из закаленного материала - устойчиво к механическому воздействию и термическим перегрузкам.

Преимущества

• Единая сварная конструкция из одного листа металла - минимизирует точки уязвимости
• Порошковое покрытие - устойчиво к коррозии, царапинам и УФ-лучам
• Реверсивная дверь - удобство обслуживания с любой стороны
• Вентилируемая дверь с защитой IP66 - снижает риск конденсата внутри
• Сплошной фланец - позволяет ввести кабели любого диаметра без дополнительных уплотнителей
• Высокая жесткость конструкции - сохраняет форму даже при значительных нагрузках

Ограничения применения

Не рекомендуется использовать корпус r5ste0759 в средах с постоянным воздействием агрессивных химикатов (например, кислоты, щелочи, растворители). Температура ниже −40C может влиять на эластичность уплотнителей - перед применением в таких условиях проверьте совместимость с заводскими комплектующими. Корпус не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex). Также он не содержит встроенных средств защиты - необходимо дополнительно устанавливать автоматы, УЗО и другие устройства.

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт на автостоянке с освещением и видеонаблюдением
• Автоматический контроль температуры в теплицах или холодильных камерах
• Щит связи и сигнализации на железнодорожной платформе
• Контрольный пункт для системы пожарной сигнализации на производстве

Практические советы

• Перед монтажом обязательно проведите заземление через входящий комплект - это обязательное условие безопасности
• При использовании на столбе используйте антивандальные крепления - корпус весит более 15 кг
• Для лучшей теплоотдачи не закрывайте вентиляционные отверстия - они работают как естественная система охлаждения
• При необходимости увеличения объема - корпусы можно соединять в ряд; используйте специальные переходники от производителя
• Проверяйте плотность прилегания двери после установки - при наличии люфта затяните болты замка равномерно
• Артикул r5ste0759 - некомплектный, значит, некоторые элементы (например, кабельные вводы) могут потребовать докупки - заранее составьте список необходимых аксессуаров
