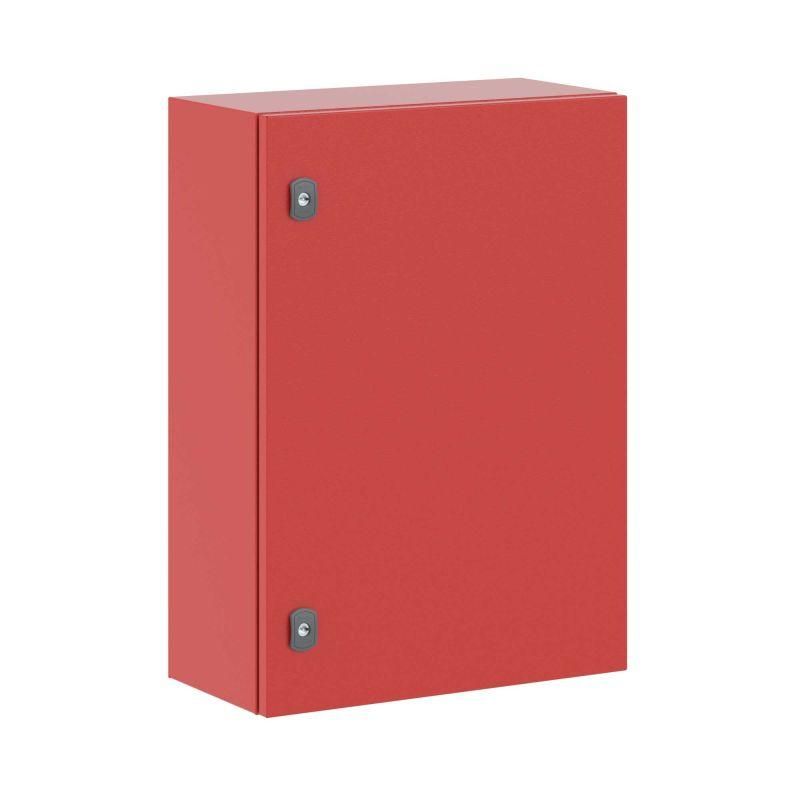

Корпус навесной ST с М/П ВхШхГ 700 х 500 250 мм RAL3020 красный | R5ST0759-RAL3020 DKC ДКС

Корпус навесной с металлической пластиной ВхШхГ 700 х 500 х 250 мм RAL3020 красный от DKC (ДКС), артикул r5st0759-ral3020, предназначен для надёжного размещения оборудования в условиях улицы и промышленных объектов. Его прочная стальная конструкция, высокая степень защиты и универсальные варианты монтажа делают его решением для автоматизированных систем и распределительных щитов.

Назначение и область применения

Корпус используется для защиты электронного и электромеханического оборудования от внешних воздействий: пыли, воды, механических ударов и температурных перепадов. Подходит для установки на улице, в цехах, на станциях, в кабельных колодцах и других местах с повышенными требованиями к надёжности. Применяется в системах автоматизации, управления энергоснабжением, промышленной автоматикой, транспорте и коммунальной инфраструктуре.

Технические характеристики

• Размеры: 700 × 500 × 250 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020 (красный)
• Монтажная плата: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Поверхность: порошковое напыление - устойчиво к царапинам, UV-излучению и химическим веществам

Совместимость и монтаж

Корпус легко монтируется любым из доступных способов: на стену, на столб, в нишу или на пол. Для крепления предусмотрены подготовленные отверстия и комплект аксессуаров. Возможна сборка в ряд - несколько корпусов можно соединить друг с другом для создания единой системы. Монтажная плата имеет разметку с двух сторон - удобна для установки оборудования с любой стороны. Дверь реверсивная - её можно поменять направление открывания без дополнительных деталей.

Фиксация и доступ

• Две поворотные замка - обеспечивают безопасную блокировку
• Застекленная дверь - позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверь - обеспечивает естественную циркуляцию воздуха внутри корпуса
• Сплошной фланец для ввода кабелей - предотвращает попадание влаги через проходы
• Задняя дверь - даёт доступ к тыльной части монтажной платы

Безопасность и стандарты

Корпус соответствует требованиям международных норм по защите от пыли и влаги (IP66), ударным нагрузкам (IK10) и пожаробезопасности (Г1). Климатические классы УХЛ1, ОМ2, ОМ3 гарантируют работу в суровых условиях - от холодных регионов до тропических зон с высокой влажностью. Сейсмическая устойчивость 9 баллов позволяет использовать корпус в районах с активной сейсмической деятельностью.

Преимущества

• Высокая жесткость конструкции благодаря толстым стенкам и усиленному фланцу
• Порошковое покрытие RAL3020 - долговечное, не выгорает на солнце, не требует окраски после монтажа
• Двухзамковая система - повышает уровень безопасности против несанкционированного доступа
• Интегрированная монтажная плата - экономит время на установку оборудования
• Поддержка множества типов монтажа - один корпус решает задачи в разных условиях
• Система вентиляции и застекленной двери - сочетает контроль и теплоотвод

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Не рекомендован для установки в зонах с агрессивными химическими парами (например, кислотные производства) - хотя покрытие устойчиво, длительный контакт с концентрированными реагентами может повредить его
• Максимальная масса установленного оборудования должна соответствовать нагрузке на монтажную плиту - не превышать допустимую нагрузку, указанную в документации производителя
• При использовании в ряду требуется соблюдать минимальные зазоры между корпусами для вентиляции и обслуживания

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожном участке
• Автоматический щит освещения в городском парке
• Контрольный шкаф на промышленном конвейере
• Электрооборудование в сейсмоактивном регионе
• Аварийный источник питания на открытой площадке

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие вашим крепёжным элементам - особенно при установке на трубу или столб
• При использовании застекленной двери учитывайте, что световой поток может вызывать блики - выбирайте место установки с учётом ориентации по солнцу
• Для лучшей терморегуляции используйте вентилируемую дверь в устройствах с нагреваемыми компонентами - даже при IP66 важно обеспечивать воздушный обмен
• Комплект заземления поставляется без проводов - закупите подходящие медные перемычки сечением не менее 10 мм2
• При соединении нескольких корпусов в ряд - используйте только оригинальные соединители DKC, чтобы сохранить степень защиты IP66
• Проверяйте целостность уплотнителей двери перед каждым обслуживанием - они снижают риск проникновения влаги
