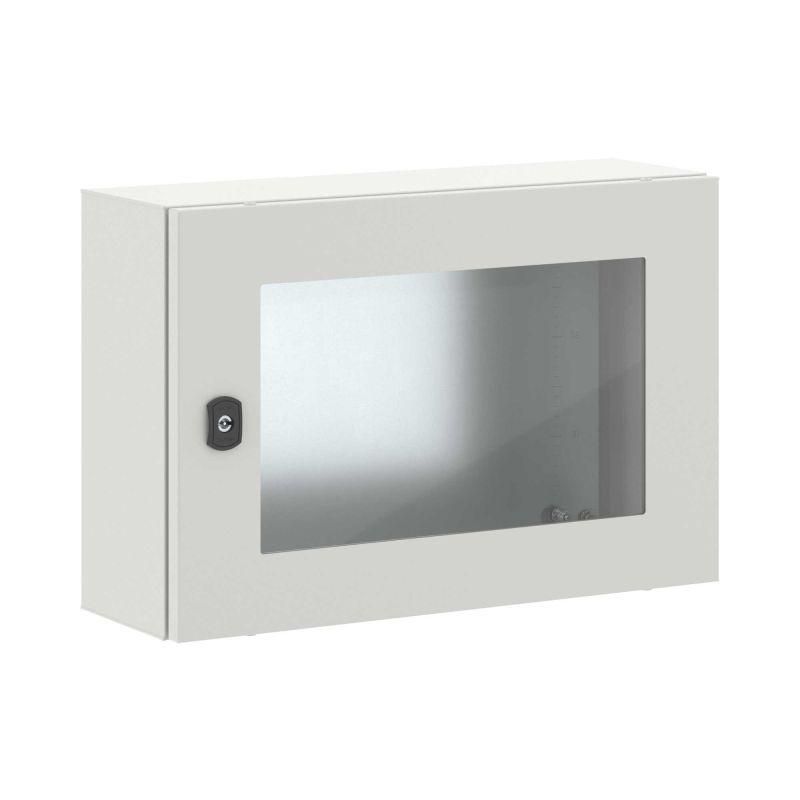

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 400x600x200 мм | R5STEX0462 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 400x600x200 мм от DKC (ДКС), артикул r5stex0462, предназначен для надежного размещения оборудования автоматизации и распределения электроэнергии в условиях открытых площадок и внутри помещений. Благодаря прочной стальной конструкции и защите IP66, этот корпус выдерживает агрессивные среды и механические воздействия.

Назначение и область применения

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 400x600x200 мм используется для установки коммутационных устройств, реле, автоматических выключателей, модулей управления и других элементов электрощитового оборудования. Подходит для внешней и внутренней установки: на столбах, стенах, фундаментах, а также в качестве напольного щита. Применяется в промышленности, на объектах ЖКХ, энергетике, транспорте и сельском хозяйстве - там, где требуется защита от пыли, воды, перепадов температур и механических ударов.

Технические характеристики

• Размеры: 400×600×200 мм (Ш×В×Г)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: прозрачная, из закаленного стекла толщиной 5 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK09 (EN 50102) - устойчив к ударам до 5 Дж
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: Г1 - материал не поддерживает горение
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Закрывающий механизм: поворотный замок
• Фланец: сплошной для ввода кабелей
• Комплект заземления: в комплекте с проводами

Совместимость и монтаж

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 400x600x200 мм совместим со всеми типами стандартных DIN-рейок и клеммных колодок. Возможна установка несколькими способами:

• На стену - через предварительно просверленные отверстия в задней стенке
• На столб - благодаря наличию креплений для кронштейнов
• Напольно - с использованием опорных ножек (не входят в комплект, требуются дополнительно)
• В стену - при необходимости углубленной установки (требуется подготовка ниши)

Корпус можно соединять в ряд - несколько единиц устанавливаются рядом без зазора, образуя единый блок. Это удобно при масштабировании систем автоматизации.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 (ударопрочность), IEC 60529 (IP66), а также нормам для работы в экологически сложных условиях (УХЛ1, ОМ2, ОМ3). Стекло двери - закалённое, что исключает риск рассыпания при повреждении. Все металлические части имеют надёжное заземление через комплектный проводник. Конструкция не содержит острых кромок и снижает риск травм при обслуживании.

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа стали - минимизирует деформацию и вибрацию
• Порошковое покрытие RAL 7035 устойчиво к коррозии, УФ-излучению и химическим веществам
• Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Реверсивная дверь - гибкий вариант монтажа в ограниченном пространстве
• Сплошной фланец обеспечивает герметичный ввод кабелей без дополнительных уплотнителей
• Монтажная панель из оцинкованной стали - долговечна, легко крепится оборудование

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном контакте с жидкостью
• Порошковое покрытие может повредиться при механическом царапании - не рекомендовано для мест с частым физическим контактом
• Стекло двери хоть и закалённое, но хрупко - возможны трещины при сильных ударах (например, камнем, инструментом)
• Напольная установка требует самостоятельного изготовления основания - в комплекте ножек нет
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на столбе для освещения дороги
• Автоматический щит на производственной линии с высокой запылённостью
• Контрольный шкаф на тепловой станции с переменными температурами
• Объединённая система из нескольких корпусов r5stex0462 для распределения питания по участкам склада

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными точками на стене или столбе
• При установке на столб используйте антивандальные кронштейны - корпус весит более 15 кг
• Для ввода кабелей лучше использовать кабельные вводы с уплотнением - даже при наличии сплошного фланца дополнительная герметизация увеличит срок службы
• Не затягивайте болты монтажной панели слишком сильно - это может деформировать оцинкованную сталь
• При работе в холодном климате (ниже −20C) избегайте резких ударов по двери - стекло теряет часть пластичности
• Артикул r5stex0462 совместим с другими изделиями серии RAM block - все комплектующие (замки, фланцы, панели) унифицированы
