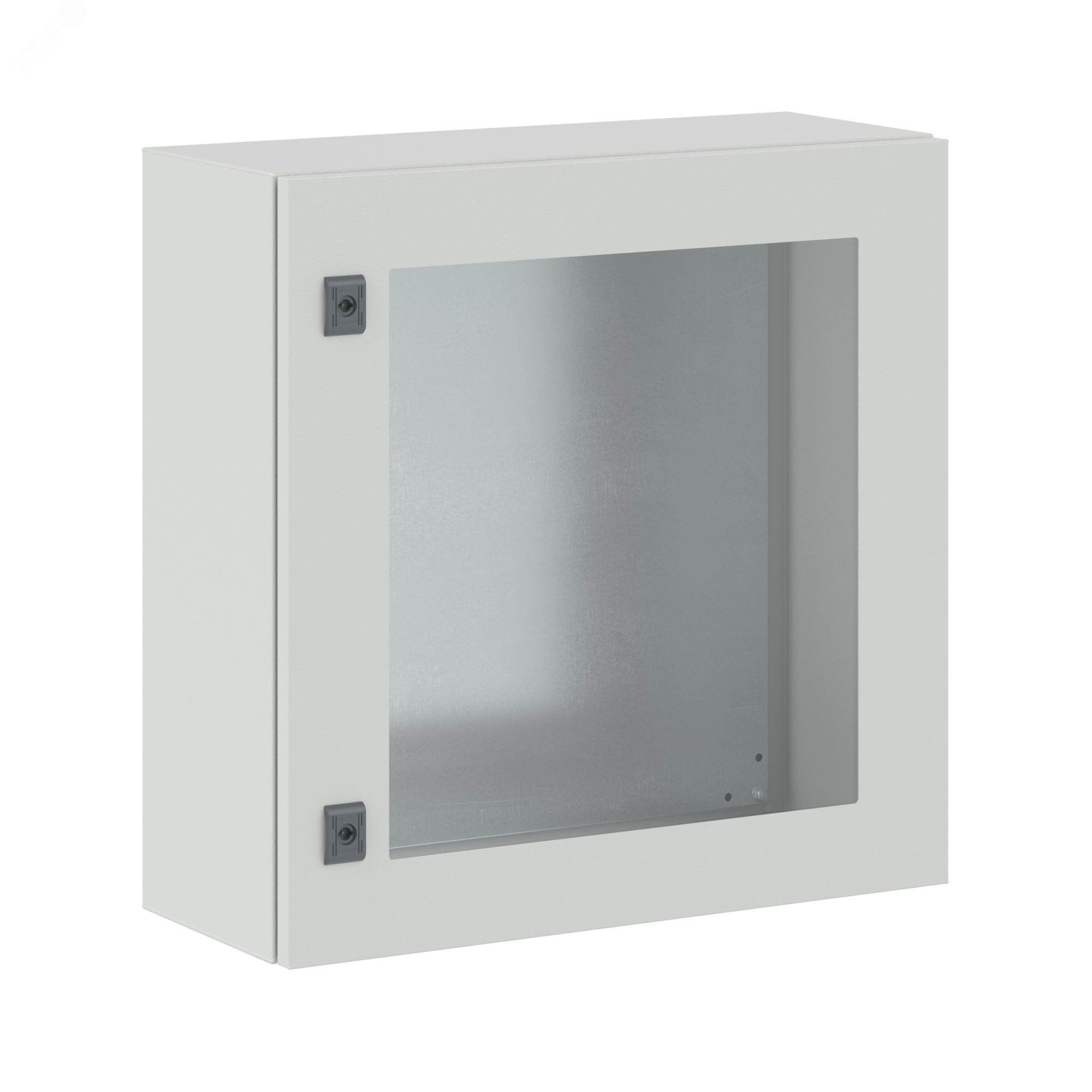

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 600x600x250 мм | R5STEX0669 DKC ДКС

Корпус навесной с металлопластиковой дверью, прозрачный, 600x600x250 мм от DKC (ДКС), артикул r5stex0669, предназначен для защиты электронного оборудования в условиях улицы и промышленных объектов. Его прочная стальная конструкция, степень защиты IP66 и ударопрочность IK10 делают его надёжным решением для монтажа щитов управления, автоматики и распределительных устройств.

Назначение и область применения

Этот корпус используется для размещения аппаратуры автоматизации, реле, контакторов, модулей ввода/вывода и других элементов электрощита. Подходит для установки на улице, в цехах, на станциях, в насосных пунктах и на опорах ЛЭП. Прозрачная дверь позволяет контролировать состояние приборов без вскрытия корпуса. Применяется в системах управления технологическими процессами, где важна видимость и защита от внешних воздействий.

Технические характеристики

• Размеры: 600×600×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Материал монтажной панели: оцинкованная сталь 1,8 мм
• Дверь: металлопластиковая, прозрачная, с закалённым стеклом 5 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замок: поворотный, один, с возможностью запирания
• Фланец: сплошной для ввода кабелей, 1 шт.
• Крепление: навесное, настенное, напольное, на столб
• Соединение в ряд: возможно - несколько корпусов можно соединить друг с другом
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на стену, на столб, на пол или в нишу. Для крепления предусмотрены подготовленные отверстия. Монтажная панель уже установлена внутри - её можно использовать сразу для крепления DIN-рейки и оборудования. Кабельный ввод осуществляется через сплошной фланец - для прохода кабелей требуется просверливание отверстий. Дверь реверсивная - её можно переставить на левую или правую сторону. Все крепёжные элементы входят в комплект.

Безопасность и стандарты

• Защита от пыли и воды - IP66, что допускает мойку струёй воды без повреждения внутреннего оборудования
• Ударопрочность IK10 - защищает от механических повреждений, включая случайные удары инструментом
• Сейсмостойкость до 9 баллов по MSK-64 - подходит для регионов с повышенной сейсмической активностью
• Группа горючести Г1 - материал не поддерживает горение
• Соответствие ГОСТ Р 50827.3-2009 - гарантирует соответствие требованиям безопасности для электрощитового оборудования

Преимущества

• Высокая жёсткость конструкции благодаря сварке из одного листа металла - снижает риск деформаций при вибрациях
• Прозрачная дверь из закалённого стекла - позволяет визуально проверять работу приборов без открывания
• Порошковое покрытие - устойчиво к коррозии, UV-лучам и перепадам температур
• Поддержка нескольких вариантов монтажа - гибкость установки в разных условиях
• Встроенные заземляющие провода - исключают необходимость самостоятельного подключения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Работает в пределах климатического исполнения УХЛ2; при температурах ниже −40C или выше +40C возможны отказы материалов
• Комплектация некомплектная - требуются дополнительные элементы: DIN-рейки, клеммы, автоматы, которые не входят в комплект
• Стекло двери хрупко - не рекомендуется применять в местах с высоким риском целенаправленного повреждения
• Напряжение 220 В указано как ориентировочное - корпус не рассчитан на управление напряжением, он лишь защищает оборудование, работающее на этом уровне

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на опоре воздушной линии
• Автоматический щит контроля освещения на территории предприятия
• Контрольный пункт для системы видеонаблюдения на открытой площадке
• Щит питания и управления конвейера в холодном цехе

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с вашим крепёжным решением
• Избегайте сверления отверстий в двери - используйте только фланец для ввода кабелей
• При установке на столб убедитесь, что крепёж выдерживает вес корпуса с оборудованием (до ~25–30 кг)
• Для удобства обслуживания выбирайте расположение так, чтобы дверь открывалась в свободную зону
• При использовании в сыром климате дополнительно смажьте замок антикоррозийной смазкой
• Обязательно подсоедините заземление - даже если оно есть в комплекте, проверьте контакт между корпусом и контуром заземления
