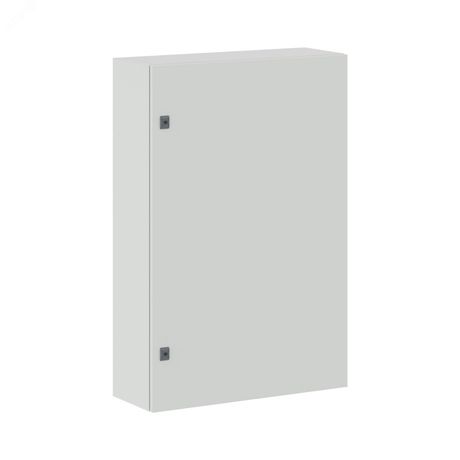

Корпус навесной STE с М/П ВхШхГ 1200x800x300 мм | R5STE1283 DKC ДКС

Корпус навесной с монтажной панелью 1200х800х300 мм IP66 STE — это прочный металлический щит для наружной и внутренней установки оборудования управления и распределения электроэнергии. Бренд DKC (ДКС) предлагает эту модель в серии RAM block с артикулом r5ste1283, рассчитанную на жесткие условия эксплуатации и совместимую со стандартными решениями автоматизации.

Назначение и область применения

Корпус навесной с монтажной панелью 1200х800х300 мм IP66 STE предназначен для размещения аппаратуры управления, автоматики, коммуникационного оборудования и устройств распределения электроэнергии. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленности. Может использоваться как самостоятельный щит или как часть многощитовой системы.

Технические характеристики

• Габариты: 1200×800×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 2,5 мм с двунаправленной разметкой
• Степень защиты: IP66 — полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 — работает при температуре от −40°C до +40°C
• Замки: два поворотных механизма, обеспечивают надежное запирание
• Фланцы: два сплошных для ввода кабелей
• Дверь: реверсивная, со стеклом и вентиляцией, возможна установка в любую сторону
• Заземление: комплект проводов и клеммы в комплекте
• Напряжение: 220 В — рекомендовано для сетей низкого напряжения
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной с монтажной панелью 1200х800х300 мм IP66 STE допускает несколько способов установки:

• На стену — через предварительно подготовленные отверстия в боковых стенках
• На столб — предусмотрены кронштейны и отверстия для крепления
• На полу — возможно благодаря нижнему основанию и усиленным ребрам жесткости
• В стену — требует подготовки проема; корпус можно встраивать частично
• Объединение в ряд — позволяет стыковать несколько корпусов по вертикали или горизонтали без потери степени защиты

Монтажная панель имеет универсальную разметку под DIN-рейки и крепления стандартных модулей. Все элементы сборки доступны без инструментов — достаточно открутить два болта для демонтажа двери.

Безопасность и стандарты

Корпус сертифицирован по ГОСТ Р 50827.3-2009 и соответствует требованиям безопасности для электрооборудования в условиях повышенной влажности, перепадов температур и механических воздействий. Класс защиты IK10 обеспечивает безопасность при случайных ударах. Наличие двух замков снижает риск несанкционированного доступа. Комплексная система заземления исключает опасность поражения током даже при аварийном режиме работы.

Преимущества

• Высокая степень защиты IP66 и IK10 делают корпус пригодным для экстремальных условий — дождь, песок, снег, вибрация
• Порошковое покрытие не трескается, не выгорает и не корродирует под действием УФ и химикатов
• Двойная система замков увеличивает уровень безопасности против взлома
• Реверсивная дверь позволяет удобно обслуживать оборудование с любой стороны
• Сплошные фланцы обеспечивают герметичность вводов без дополнительных уплотнителей
• Оцинкованная монтажная панель толщиной 2,5 мм выдерживает нагрузку от тяжелых автоматических выключателей и преобразователей

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон — отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в воду — IP66 не равно IP68
• Климатическое исполнение УХЛ2 не гарантирует работу ниже −40°C
• Комплектация некомплектная — требуется докупить кабельные вводы, термореле, DIN-рейки и другие компоненты
• При настенной установке необходимо использовать анкерные болты подходящего класса прочности — вес корпуса с оборудованием может достигать 80–100 кг

Примеры использования

• Электрощит наружного освещения на автомобильной дороге
• Центральный пункт управления насосной станцией
• Щит автоматического управления конвейером на пищевом производстве
• Распределительный щит на крыше здания с тепловыми насосами
• Аппаратный пункт связи в районе с высокой влажностью и пылевой нагрузкой

Практические советы

• Перед монтажом проверьте посадочные отверстия — они должны точно совпадать с местом крепления (например, на столбе или стене)
• Используйте только кабели с внешним диаметром, не превышающим 40 мм — иначе фланцы не обеспечат герметичность
• При установке в стену оставьте минимум 100 мм свободного пространства вокруг корпуса для теплоотвода
• Для длительной эксплуатации в холодном климате рекомендуется дополнительно смазывать замки антикоррозийной смазкой раз в год
• При группировке нескольких корпусов в ряд используйте специальные переходники между ними — они сохранят целостность IP66
• Проверьте наличие всех деталей перед сборкой: иногда отсутствуют крепежные гайки или заземляющие перемычки
